Infrarot Serielle Sendempfängermodul mit IR-Decodierung für Arduino

Beschreibung

Infrarot Serielle Sendempfängermodul mit IR-Decodierung für Arduino

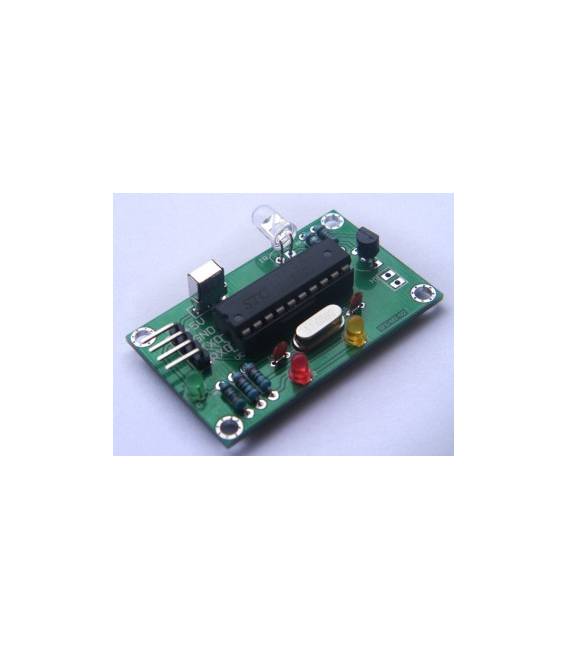

Produkteigenschaften: (1) Verwendet die NEC-Codierung, um Fernsteuerungscodes zu dekodieren; (2) Standardversorgung mit 5 V, für 3.3 V versorgung, kontaktieren Sie den Kundendienst; (3) Vordefinierte Serielle Schnittstellenübertragungsgeschwindigkeit von 9600 Bit/s, 1 Stop-Bit, kein Parität, andere Baudraten, kontaktieren Sie den Kundendienst; (4) Effektive Kommunikationsdistanz von 3 m, für Kommunikation über 3 m, kontaktieren Sie den Kundendienst; (5) Bei einer Übertragungsgeschwindigkeit von 9600 Baud: Zeitintervall von 400 ms nach 18 Bytes, Datenverlust tritt nicht auf; (6) Modulstruktur: Gelbe LED blinkt bei Datenübertragung, rote LED blinkt bei Datenempfang, einfache Testmöglichkeit; (7) Im industriellen Steuerungsbereich und in Haushaltsgeräten weit verbreitet, starkes Anti-Jamming-Verschleiß, zuverlässige Informationsübertragung, geringer Energieverbrauch und geringer Kostenfaktor; (8) Modulgröße: 50MM * 30MM * 15MM. Modulkomplettdetails: Anwendung: Das System GND TXD RXD SCM oder das Computer TXD-Pin verbindet das serielle Modul, RXD und Module, GND und Modul, das Modul mit 3,3 ~ 6 V versorgt und kann normalerweise verwendet werden. Bei einer fester Serielle Übertragungsgeschwindigkeit kann das gleiche für ‚fester Baud, 8 Datenbits, keine Parität‘ verwendet werden, das serielle Kommunikationsformat kann direkt gekabelt werden, um die ursprüngliche serielle Schnittstelle zu ersetzen, ohne das Programm zu ändern. (1) Funktionalität der seriellen Kommunikation: Verbinden Sie zwei Module über einen guten grafischen Ansatz, um eine drahtlose serielle Kommunikation über Infrarot zu erreichen, dieser Ansatz eignet sich für drahtlose serielle Kommunikation zwischen Mikrocontroller und Mikrocontroller, aber auch für drahtlose Kommunikation zwischen Mikrocontroller und Computer. (2) Funktionalität der Infrarotfernsteuerung-Decodierung: Drehen Sie das drahtlose Infrarotserielle Modul, das über eine USB-Port an den Computer angeschlossen ist, öffnen Sie das serielle Debug-Software, stellen Sie die Übertragungsgeschwindigkeit ein und empfangen Sie hexadezimale Anzeige mit Fernbedienung auf dem Empfänger, wenn Sie den entsprechenden Schlüsselcode an das serielle Debug-Software-Interface senden. Diese Funktion ist nur für die Verwendung mit Fernbedienungen mit NEC-Codes begrenzt. (3) Funktionalität der Fernsteuerung von Geräten: Zuerst die Notwendigkeit eines Fernsteuerung-Decodiers, dann die Schlüsselcodes der Fernbedienung über das serielle Modul senden, um diese Funktionalität zu erreichen. Wir haben Datasheets für alle Komponenten, falls diese nicht in der Produkt-Download-Schaltfläche enthalten sind, senden Sie uns eine Nachricht über den Kontakt-Modul und wir veröffentlichen sie so schnell wie möglich auf unserer Website. Tutorial: Wie man das Infrarot Serielle Sendempfängermodul verwendet Dieses Modul ermöglicht es Ihnen, Infrarot-Signale mit Ihrem Arduino zu senden und zu empfangen. Nützlich für Fernsteuerungs- und Sensore-Projekte. Was Sie benötigen: Arduino, FTDI-Kabel oder PC mit Arduino IDE, IR-LED (optional), IR-Fernbedienung (optional). Schritt 1: Laden Sie Arduino IDE herunter und installieren Sie es. 2. Verbinden Sie das Modul mit Ihrem Arduino über die folgenden Verbindungen: 3. Siehe Diagramm
