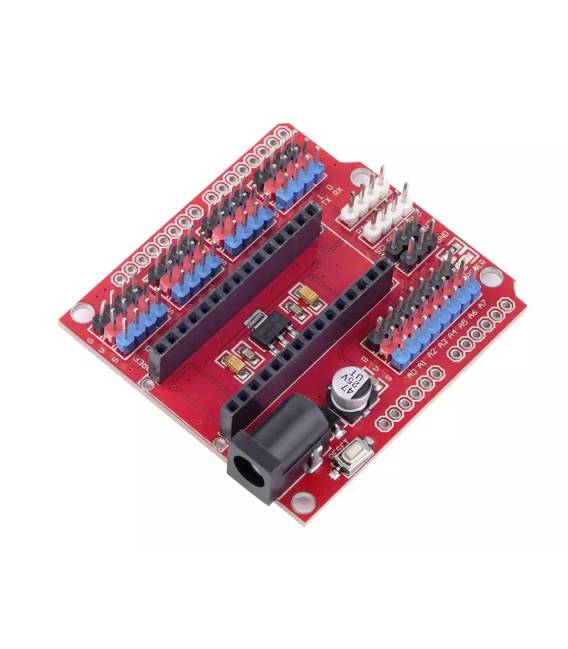

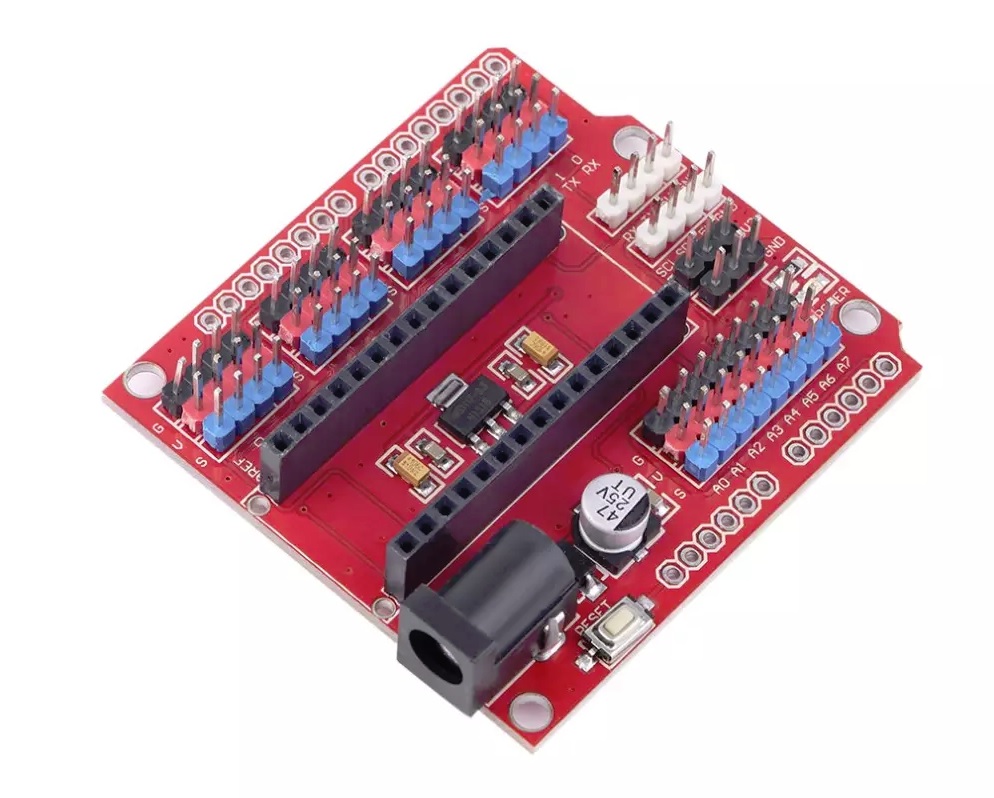

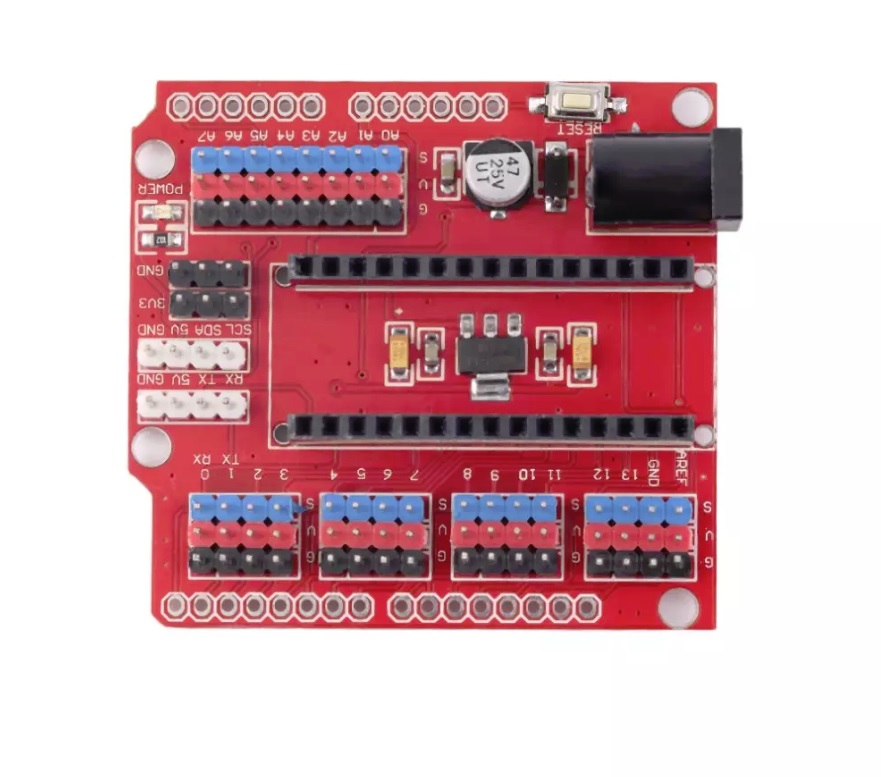

Prototype Shield I/O Scheda di Estensione modulo di espansione per Arduino Nano V3.0

Descrizione

Estrarre tutti gli I / O digitali e analogici bocca di I / O bocca, ogni bocca IO ha lo standard di positivo e negativo l’interfaccia di alimentazione

Tutorial: Come usare la Shield I/O per Arduino Nano V3.0

La Shield I/O è un’estensione utile per il tuo Arduino Nano che consente di accedere a tutti gli ingressi e uscite digitali e analogici in modo più comodo. Ideale per progetti con molte interfacce.

Cosa serve

• Arduino Nano V3.0
• Shield I/O
• Cavo USB

Passi

1. Collega il Shield I/O all’Arduino Nano inserendolo nella piantina (socket) centrale del Nano, assicurandoti che sia ben posizionato.
2. Connetti l’Arduino Nano al computer tramite un cavo USB.
3. Apri Arduino IDE e crea una nuova sketch vuota.
4. Carica lo sketch nel tuo Arduino Nano premendo il tasto ‘Upload’.
5. Verifica la corretta connessione controllando le uscite digitali con dei LED o ingressi analogici con sensori.

Mini-progetto

Crea un display di LED che cambia colore in base ai valori letti da un sensore luminoso collegato all’ingresso analogico della Shield I/O.

Errori comuni

• Non verificare la corretta installazione del modulo prima di caricare lo sketch.
• Connettere il sensori o LED senza prima testare le uscite digitali e analogiche.
• Usare tensioni non compatibili con l’alimentazione della Shield I/O.
• Ignorare i pin dedicati alla funzione specifica (come reset) durante la configurazione.
