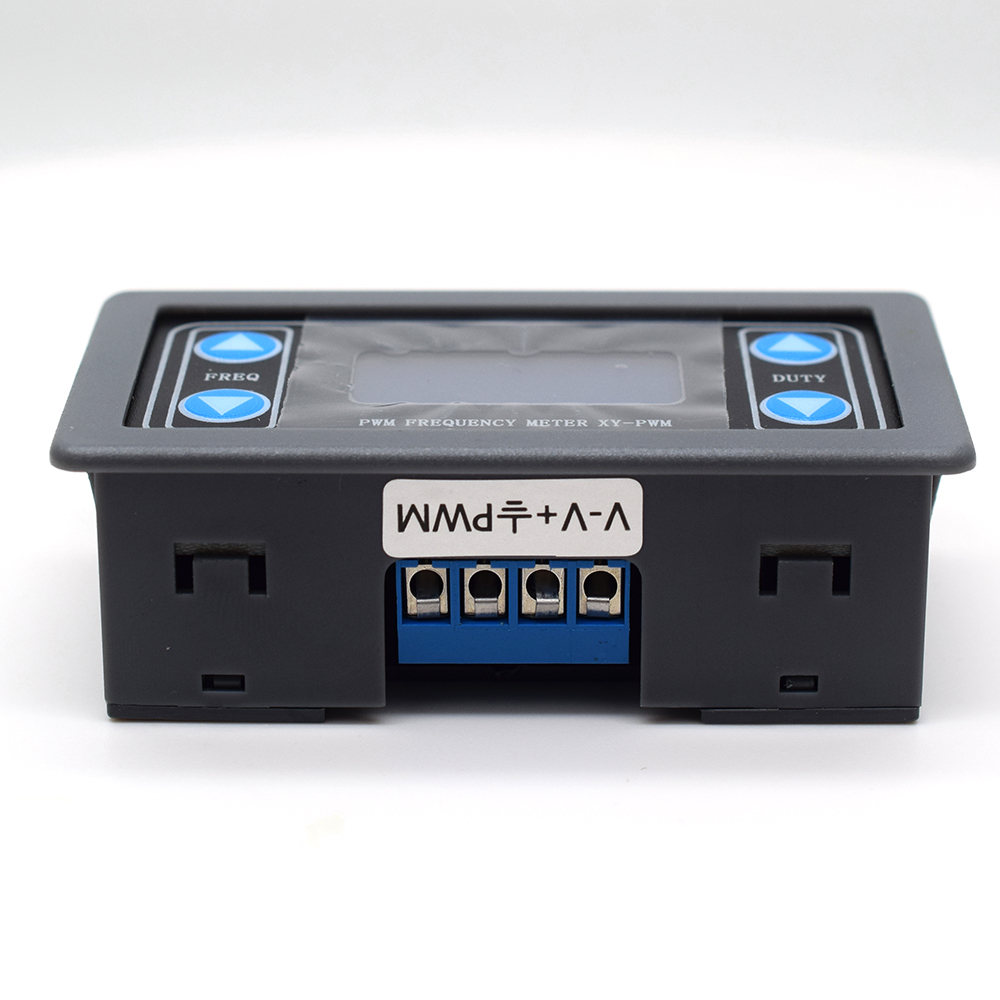

WY – PWM Generatore di Frequenza 1Hz ~ 150KHz Dual Mode

Descrizione

Cos’è

Il WY PWM Generatore di Frequenza è un modulo elettronico progettato per generare segnali PWM (Pulse Width Modulation) con una vasta gamma di frequenze da 1Hz a 150kHz. Questo dispositivo è ideale per progetti di Arduino e stampa 3D, offrendo flessibilità nelle applicazioni di controllo di motore, illuminazione variabile e test di componenti.

Caratteristiche

• Frequenza di generazione da 1Hz a 150kHz
• Modi di funzionamento dual

A cosa serve

Il WY PWM Generatore di Frequenza è utilizzato per progetti di controllo di motore DC, regolazione della velocità del motore tramite variabili di duty cycle, controllo di illuminazione variabile e test di componenti elettronici. È compatibile con Arduino e altri microcontrollori.

Tutorial: Come usare WY – PWM Generatore di Frequenza

Il WY – PWM Generatore di Frequenza è un modulo utile per i maker che desiderano generare segnali PWM (Pulse Width Modulation) da 1 Hz a 150 kHz. Questo componente è ideale per progetti di controllo di motore, illuminazione variabile e test di componenti.

Cosa serve

• Arduino Uno o compatibile
• Cavo USB per connettere Arduino al computer
• Alimentazione esterna per Arduino
• Software Arduino IDE installato sul computer

Passi

1. Collegare il modulo PWM Generatore di Frequenza ai pin di controllo dell’Arduino in base alla documentazione del modulo.
2. Verifica la tensione di alimentazione del modulo (verifica sul datasheet) e collega l’alimentazione adeguata.
3. Apri il software Arduino IDE e carica lo sketch di esempio per il PWM Generatore di Frequenza.
4. Configura il pin di controllo dell’Arduino in uscita PWM.
5. Imposta la frequenza desiderata nel codice (verifica sul datasheet per i limiti di frequenza).
6. Imposta il duty cycle desiderato nel codice (verifica sul datasheet per i limiti di duty cycle).
7. Carica lo sketch nel microcontrollore dell’Arduino.
8. Verifica il funzionamento del modulo PWM Generatore di Frequenza con un oscilloscopio o un multimetro oscilloscopio.

Codice di esempio

void setup() {
  pinMode(9, OUTPUT); // Configura il pin 9 come uscita PWM
}

void loop() {
  analogWrite(9, 128); // Imposta il duty cycle a 50%
}

Mini-progetto

Crea un progetto di controllo di un motore DC con variabili di velocità regolabile tramite il modulo PWM Generatore di Frequenza. Configura il duty cycle per controllare la velocità del motore.

Errori comuni

• Non verificare la tensione di alimentazione del modulo PWM Generatore di Frequenza.
• Impostare una frequenza o un duty cycle al di fuori dei limiti specificati dal datasheet.
• Non configurare correttamente il pin di controllo dell’Arduino come uscita PWM.
• Non verificare il funzionamento del modulo PWM Generatore di Frequenza con strumenti di misura come un oscilloscopio.

Accessori consigliati

• Oscilloscopio USB
• Motore DC
• Regolatore di tensione
• Multimetro oscilloscopio

Domande frequenti

Qual è la frequenza minima e massima che posso generare con questo modulo?
Verifica sul datasheet per i limiti di frequenza.

Come posso regolare il duty cycle?
Imposta il duty cycle nel codice Arduino utilizzando la funzione analogWrite().

Quale alimentazione è necessaria per il modulo?
Verifica la tensione di alimentazione sul datasheet del modulo.
