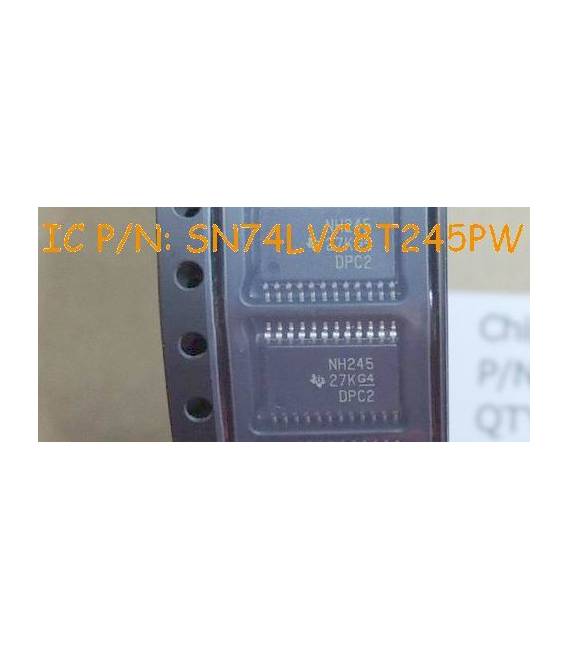

SN74LVC8T245PW Level Translator IC Circuiti Integrati

Descrizione

SN74LVC8T245PW Traduttore di livello IC Circuiti Integrati

Specifiche delle parti:

Famiglia logica	LVC
Tensione di alimentazione operativa (tipica)	1.8 / 2.5 / 3.3 / 5V
Tempo di ritardo propagazione	32.2ns
Numero di Elementi	1
Numero di canali	8
Livello logico di input	LVTTL / TTL
Livello logico di output	LVCMOS
Tipo di output	3-state
Tipo di pacchetto	TSSOP
Imballaggio	Rail / Tube
Polarity	Non invertendo
Funzione logica	Ricetrasmettitore bus con traslazione di tensione
Tensione di alimentazione operativa (min)	1.65V
Tensione di alimentazione operativa (Max)	5.5V
Tecnologia	CMOS
Intervallo di temperatura operativa	da -40 ° C a 85 ° C
Temperatura operativa Classificazione	Industriale
Montaggio	Montaggio superficiale
Funzioni aggiuntive	W / Volt Translation
Conteggio pin	24

Abbiamo disponibili la scheda tecnica di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e pubblicheremo il prima possibile nel nostro sito.

Tutorial: Come usare SN74LVC8T245PW Level Translator IC

Il SN74LVC8T245PW è un circuito integrato utilizzato per tradurre i livelli di tensione tra due dispositivi elettronici. È ideale per progetti che richiedono la comunicazione tra componenti con differenti livelli logici, come Arduino e microcontrollori.

Cosa serve

• SN74LVC8T245PW
• Arduino o altro microcontrollore
• Connessione di alimentazione 3.3V e 5V
• Jumpers per connettere i pin

Passi

1. Verifica la tensione di funzionamento del tuo dispositivo e collega l’adeguata tensione alla VCCA e VCCB.
2. Collega GND a terra comune.
3. Connette TXDA ai segnali di uscita del primo circuito, TXDB al secondo circuito.
4. Verifica la corretta connessione dei pin OE (Output Enable) per abilitare/disabilitare l’uscita.
5. Collega i segnali bidirezionali (A<->B) ai segnali che desideri tradurre.
6. Test il funzionamento con un semplice esempio di codice Arduino.

Mini-progetto

Crea una interfaccia tra due microcontrollori con differenti livelli logici. Collega TXDA a uno e TXDB all’altro, utilizza OE per controllare la direzione del segnale.

Errori comuni

• Non verificare le tensioni di alimentazione.
• Collegare TXDA e TXDB in modo errato.
• Ignorare il pin OE.
• Utilizzare un livello logico non compatibile con l’IC.

Accessori consigliati

• Jumpers per connettere i pin
• Resistenze pull-up/pull-down
• Arduino Uno o simili
• Kit di prototipazione

Domande frequenti

Il SN74LVC8T245PW può essere usato con Arduino?
Sì, è perfetto per tradurre i segnali tra Arduino e altri dispositivi con differenti livelli logici.

Come posso controllare la direzione del segnale?
Utilizza il pin OE (Output Enable) per abilitare/disabilitare l’uscita in una determinata direzione.
