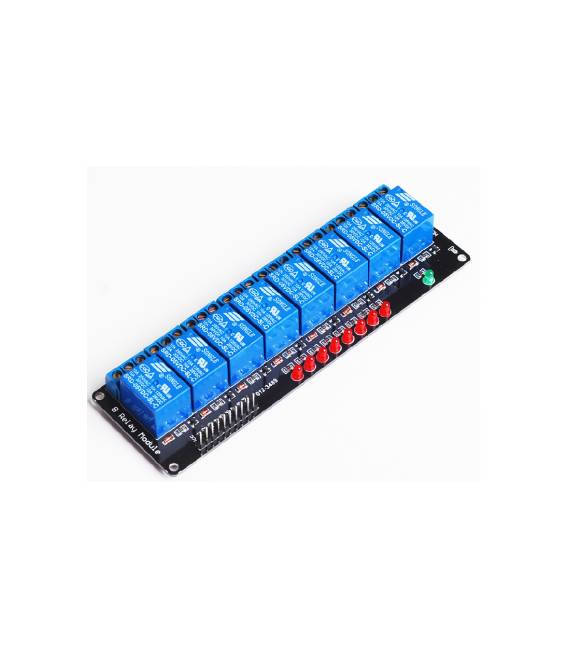

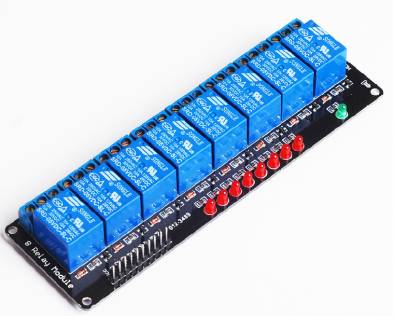

Scheda di sviluppo per microcontrollori 8 canali relè Shield supporta AVR / 51 / PIC per Arduino

Descrizione

Cos’è

La Scheda di sviluppo 8 canali relè è un accessorio per microcontrollori che permette di controllare fino a 8 relè contemporaneamente. Compatibile con microcontrollori AVR, 51 e PIC, è ideale per progetti Arduino che richiedono l’accensione e lo spegnimento di dispositivi a corrente elevata.

Caratteristiche

• 8 canali relè
• Supporto per microcontrollori AVR, 51 e PIC
• Compatibile con Arduino

A cosa serve

La scheda è utile per controllare dispositivi che richiedono un elevato flusso di corrente, come luci, motori o elettrovalvole. Puoi utilizzarla per creare sistemi di illuminazione automatica, controllare l’apertura e chiusura di porte, o gestire altri dispositivi elettronici.

Tutorial: Come usare Shield 8 Canali Relè

Il Shield 8 Canali Relè ti permette di controllare fino a 8 relè da un Arduino. Utile per progetti che richiedono output controllabili.

Cosa serve

• Arduino compatibile (AVR, 51, PIC)
• 8 relè
• Cavi e connettori
• Verifica sul datasheet per specifiche e tensioni

Passi

1. 1. Installa il Shield sul Arduino.
2. 2. Collega i relè ai pin corretti del Shield.
3. 3. Configura i pin digitali del relè nel codice Arduino.
4. 4. Scrivi il codice per controllare i relè.
5. 5. Carica il codice sull’Arduino.
6. 6. Controlla i relè per assicurarti che funzionino correttamente.
7. 7. Adatta il codice per diverse applicazioni.
8. 8. Verifica la tensione delle connessioni.

Codice di esempio

```void setup() {  pinMode(2, OUTPUT);  pinMode(3, OUTPUT);  pinMode(4, OUTPUT);  pinMode(5, OUTPUT);  pinMode(6, OUTPUT);  pinMode(7, OUTPUT);  pinMode(8, OUTPUT);  pinMode(9, OUTPUT);  pinMode(10, OUTPUT);  digitalWrite(2, HIGH);  delay(1000);  digitalWrite(2, LOW);}```

Mini-progetto

Crea un sistema di illuminazione automatica. Collega i relè a luci e imposta un timer.

Errori comuni

• Collegare relè a tensioni superiori al valore specificato.
• Dimenticare di verificare la compatibilità del pin.
• Scrivere codice Arduino senza testare.
• Non utilizzare protezioni ESD.

Accessori consigliati

• Relè
• Sensori di luce
• Timer
• Cavi di prova

Domande frequenti

Come posso connettere i relè?
Collega i pin VCC e GND dei relè ai rispettivi pin del Shield. Usa i pin di controllo per attivare o disattivare i relè.

Quali sono le tensioni massime per i relè?
Verifica sul datasheet per tensioni specifiche.

Il Shield funziona con tutti i tipi di Arduino?
Controlla la compatibilità specifica del Shield con il tuo modello di Arduino.

Posso utilizzare il Shield con altri microcontrollori?
Il Shield supporta solo microcontrollori AVR, 51 e PIC. Verifica la compatibilità.
