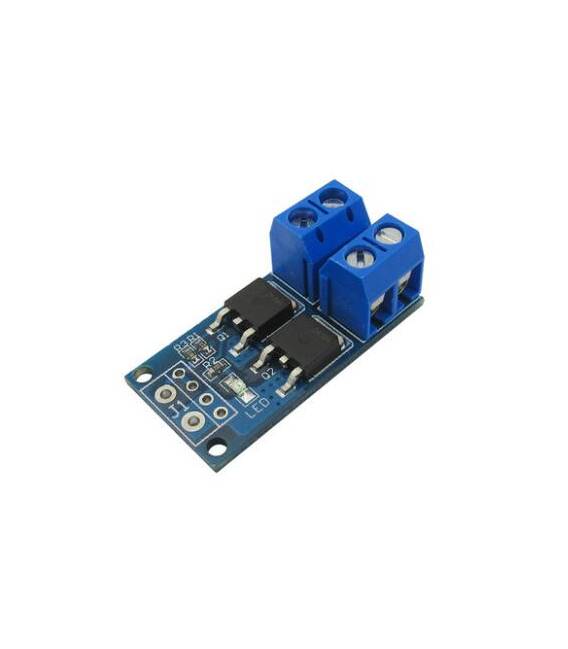

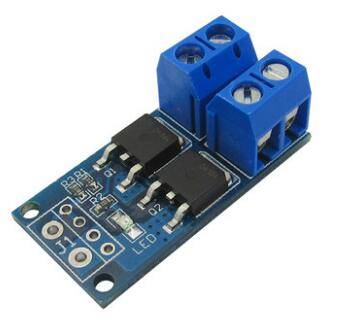

Scheda di controllo dell’interruttore elettronico ad alta potenza del regolatore FET PWM del modulo interruttore trigger MOS

Il prezzo originale era: 2,84 €.Il prezzo attuale è: 2,47 €. Escluso IVA

Scheda di controllo dell’interruttore elettronico ad alta potenza del regolatore FET PWM del modulo interruttore trigger MOS

Disponibile su ordinazione

COD: ARD0011460 Categoria:

Descrizione

Cos’è

La scheda di controllo dell’interruttore FET PWM è un modulo elettronico che permette di gestire correnti elevate tramite un segnale PWM (Pulse Width Modulation) inviato da un microcontrollore come Arduino.

Caratteristiche

  • Regolazione PWM
  • Interruttore FET ad alta potenza
  • Compatibile con Arduino
  • SKU: ARD0011460
  • Prezzo: 2.47 €

A cosa serve

Questa scheda è ideale per controllare interruttori elettronici ad alta potenza, utilizzati in applicazioni come l’illuminazione, i motori elettrici e i servomeccanismi. Può essere utilizzata per creare un sistema di illuminazione PWM controllabile da un pulsante, ad esempio collegando un pulsante al pin di controllo del FET e regolando la luminosità tramite il segnale PWM inviato da Arduino.

Tutorial: Come usare la Scheda di controllo FET PWM

Questa scheda è ideale per controllare interruttori elettronici ad alta potenza, utilizzata in applicazioni come l’illuminazione, i motori elettrici e i servomeccanismi. Adatta sia a principianti che a utenti intermedi.

Cosa serve

  • Arduino
  • Cavo di alimentazione
  • Resistenza da 1kΩ
  • Interfaccia seriale (PC o modulo FTDI)

Passi

  1. 1. Collega l’alimentazione al FET PWM.
  2. 2. Collega l’Arduino al FET PWM con i seguenti cavi:
  3. – VCC al VCC del FET
  4. – GND al GND del FET
  5. – D2 al pin di controllo del FET
  6. 3. Imposta una resistenza da 1kΩ tra il pin di controllo e GND per protezione.
  7. 4. Carica il codice in Arduino.
  8. 5. Controlla la regolazione PWM tramite interfaccia seriale.
  9. 6. Adatta la tensione di alimentazione del FET alle specifiche del tuo progetto.
  10. 7. Prova a controllare l’interruttore con un pulsante.
  11. 8. Verifica sul datasheet per ulteriori dettagli.

Mini-progetto

Crea un sistema di illuminazione PWM controllabile da un pulsante. In 30 minuti, collega un pulsante al D2 di Arduino, al pin di controllo del FET, e controlla la luminosità.

Errori comuni

  • Non verificare la corretta alimentazione prima dell’uso.
  • Non utilizzare un resistore di protezione.
  • Collegare direttamente il pin di controllo a VCC o GND senza resistenza.
  • Omettere la verifica sul datasheet.

Accessori consigliati

  • Pulsante
  • Resistenza variabile
  • Cavo di alimentazione 12V
  • Lampadina a LED

Domande frequenti

Il FET PWM funziona con qualunque tipo di alimentazione?
Verifica sul datasheet per la tensione di alimentazione massima.

Posso utilizzare questo FET PWM con Arduino Uno?
Sì, ma assicurati che l’alimentazione sia compatibile.

Come posso regolare la frequenza del PWM?
Verifica sul datasheet per la configurazione del pin di controllo.

Posso collegare più FET PWM a un’unica Arduino?
Sì, ma assicurati che l’alimentazione sia sufficiente.

Informazioni aggiuntive

Peso 21 g
