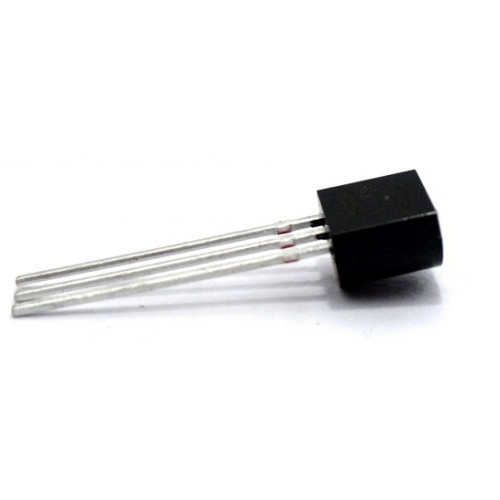

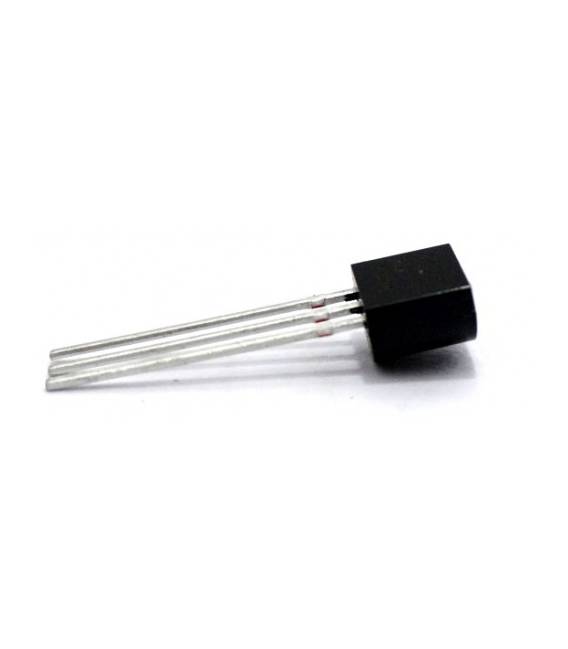

S9013 Transistor TO-92 IC Circuiti Integrati

Tutorial: Come usare il Transistor S9013 TO-92

Il transistor S9013 è un componente fondamentale per i progetti di elettronica, utilizzato per controllare correnti più elevate o per amplificare segnali. È ideale per principianti che vogliono iniziare a capire come funziona l’elettronica.

Cosa serve

• Arduino Uno
• LED
• Resistenza

Passi

1. Identifica i pin del transistor S9013: E (emittore), B (base) e C (collettore).
2. Collega il pin di emissione (E) al catodo dell’LED.
3. Connetti la resistenza tra l’anodo dell’LED e una porta digitale dell’Arduino.
4. Collega il pin base (B) a un’altra porta digitale dell’Arduino.
5. Collega il pin di raccolta (C) al +5V del sistema Arduino.
6. Verifica la polarità dei connettori e i collegamenti tra i componenti.
7. Scrivi lo sketch per controllare l’intensità della corrente passando attraverso il transistor.
8. Testa il circuito, accendendo e spegnendo l’LED.

Codice di esempio

void setup() {
  pinMode(2, OUTPUT); // porta digitale collegata all'emittore
  pinMode(3, OUTPUT); // porta digitale collegata alla base
}

void loop() {
  digitalWrite(3, HIGH);
  delay(1000);
  digitalWrite(2, HIGH);
  delay(1000);
  digitalWrite(2, LOW);
  delay(1000);
  digitalWrite(3, LOW);
}

Mini-progetto

Crea un sistema di controllo luminoso con il transistor S9013 che accende e spegne l’illuminazione in risposta a una condizione specifica.

Errori comuni

• Confondere i pin del transistor durante la configurazione.
• Non utilizzare una resistenza tra l’anodo dell’LED e il sistema Arduino, causando danni al componente.
• Collegare il pin di raccolta (C) a terra invece che al +5V.
• Omettere il controllo dei collegamenti prima di testare il circuito.

Accessori consigliati

• Arduino Uno
• LED vari colori
• Resistenze da vari valori
• Kit base per Arduino

Domande frequenti

Il transistor S9013 può essere usato con altri microcontrollori?
Sì, il transistor S9013 è compatibile con la maggior parte dei microcontrollori.

Quali sono i vantaggi di utilizzare un transistor come questo nel mio progetto?
Il transistor permette di controllare correnti più elevate o amplificare segnali, rendendo possibile l’uso di componenti che altrimenti richiederebbero troppa energia dal microcontrollore.

Dove posso trovare il datasheet del transistor S9013?
Il datasheet è disponibile sul sito web del produttore o su piattaforme come DigiKey o Mouser. Verifica le specifiche per un utilizzo sicuro e ottimizzato.
