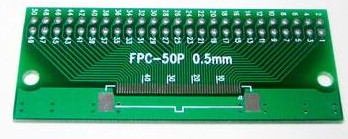

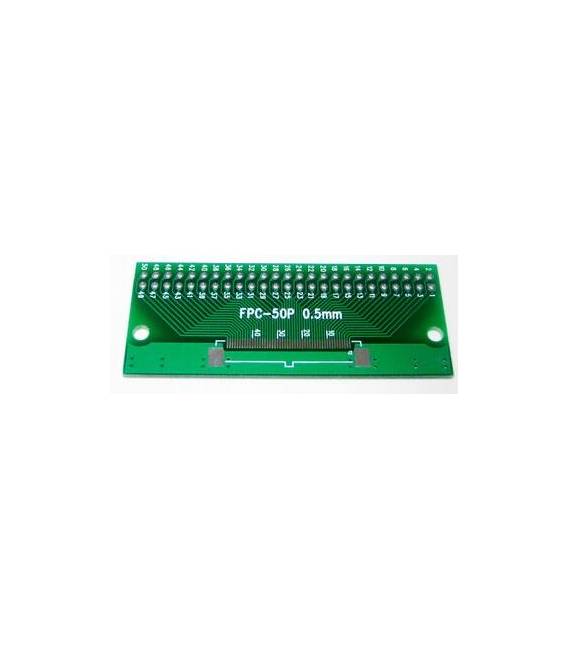

Piastra Adattatore da FPC-50P-0.5mm a DIP 1mm

Descrizione

Cos’è

La piastra adattatore da FPC-50P-0.5mm a DIP 1mm è un componente essenziale per la realizzazione di interfacce tra componenti elettronici con connettori diversi, permettendo il collegamento diretto tra cavi flex (FPC) e circuiti stampati tradizionali (DIP).

Caratteristiche

• Piastra adattatore da FPC-50P-0.5mm a DIP 1mm
• Permette il collegamento tra connettori flex e circuiti stampati tradizionali

A cosa serve

Questo componente è ideale per progetti che richiedono l’interconnessione di sensori con connettore FPC-50P a circuiti stampati DIP. Ad esempio, può essere utilizzato per collegare un sensore di pressione flexi a un modulo Arduino o ESP.

Tutorial: Come usare Piastra Adattatore FPC-50P a DIP

La piastra adattatore da FPC-50P-0.5mm a DIP 1mm è ideale per collegare schede con connettori flexi a circuiti stampati tradizionali. Questo componente risolve problemi di interconnessione tra componenti elettronici diversi.

Cosa serve

• FPC-50P-0.5mm
• Connettore DIP 1mm
• Saldatrice
• Soldi

Passi

1. Verifica le specifiche del connettore FPC-50P e del DIP per garantire che siano compatibili con la piastra adattatore.
2. Posiziona i due connettori lungo il bordo della piastra adattatore, assicurando una corretta allineazione dei contatti.
3. Solda i contatti del FPC-50P al lato opposto rispetto ai contatti DIP, seguendo le linee di saldatura sulla piastra adattatore.
4. Verifica la connessione elettrica tra i due connettori utilizzando un multiettolmetro o una lampadina di test.
5. Se necessario, ripeti il processo per ulteriori connettori o aggiungi altre funzionalità come jack audio o LED indici.

Mini-progetto

[‘Progetta e realizza una piccola interfaccia tra un sensore flexi FPC-50P e un circuito stampato DIP per monitorare la pressione.’, ‘Imposta il connettore FPC su un sensore di pressione, collega al modulo Arduino via piastra adattatore e visualizza i dati sul display LCD.’]

Errori comuni

• Assicurarsi che le specifiche dei connettori siano compatibili con la piastra adattatore.
• Evitare di sovraccaricare il circuito durante la saldatura per non danneggiarlo.
• Verificare l’isola elettrica tra i due connettori dopo la saldatura.

Accessori consigliati

• Connettore FPC-50P
• Saldatrice digitale
• Soldi di stagno
• Multiettolmetro

Domande frequenti

Come posso verificare se il mio connettore DIP è compatibile?
Verifica le specifiche del tuo connettore DIP sul datasheet e confronta con quelle della piastra adattatore.

Quali strumenti sono necessari per la saldatura?
Saldatrice digitale, soldi di stagno e pinza da dentista.
