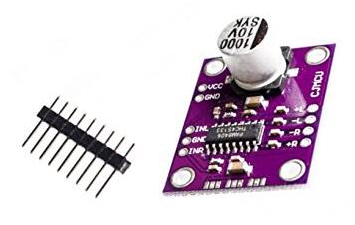

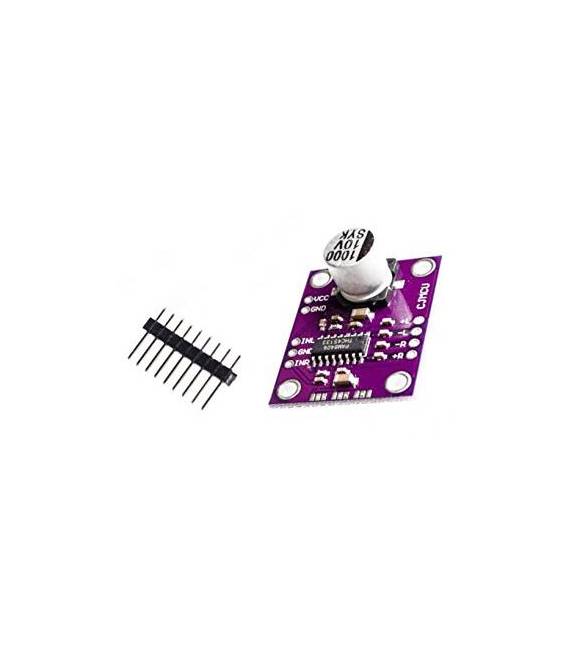

PAM8406 Scheda audio Amplificatore Modulo di potenza audio di classe D senza interferenze

Descrizione

Cos’è

Il modulo PAM8406 è un amplificatore di potenza audio classe D senza interferenze progettato per essere utilizzato in vari progetti elettronici, come quelli basati su Arduino. Questo componente fornisce una soluzione adatta per applicazioni che richiedono un buon rapporto qualità-prezzo.

Caratteristiche

• Amplificatore di classe D
• Senza interferenze
• Modulo audio stereo

A cosa serve

Il modulo PAM8406 è ideale per progetti DIY che richiedono una potente fonte di suono senza interferenze. È particolarmente utile per i maker principianti e intermedi che desiderano integrare funzionalità audio nei loro dispositivi. Può essere utilizzato per creare piccoli sistemi di allarme o qualsiasi altro progetto che richieda l’amplificazione del segnale audio generato da Arduino.

Tutorial: Come usare Scheda Amplificatore PAM8406

Il modulo amplificatore audio classe D PAM8406 è ideale per progetti che richiedono una potente fonte di suono senza interferenze. Questo componente è particolarmente utile per i maker principianti e intermedi che desiderano integrare funzionalità audio nei loro dispositivi.

Cosa serve

• Arduino Uno o compatibile
• Alimentatore 5V DC
• Impedenza di carico (es. altoparlanti)
• Cavi jumper

Passi

1. Collega la VCC e GND del modulo PAM8406 all’alimentatore 5V.
2. Connetti l’ingresso AUDIO IN a un pin analogico PWM dell’Arduino per fornire segnale audio.
3. Verifica sul datasheet il valore di resistenza tra VIN e GND per regolare la tensione d’uscita.
4. Collega i terminali L+ e L- del modulo ai poli positivo e negativo dell’impedenza di carico (es. altoparlanti).
5. Verifica che il modulo sia correttamente alimentato e collegato all’Arduino per evitare danni.
6. Scrivi uno sketch Arduino che genera un segnale PWM sul pin AUDIO IN del modulo PAM8406.
7. Regola la frequenza e l’amplitude del segnale PWM in base alle specifiche dell’alimentatore e dell’impedenza di carico.
8. Testa il sistema producendo suoni semplici con lo sketch Arduino. Assicurati che non ci siano interferenze o rumori indesiderati.

Codice di esempio

void setup() {
  pinMode(9, OUTPUT);
}

void loop() {
  analogWrite(9, random(0, 255));
}

Mini-progetto

Crea un piccolo sistema di allarme che emette suoni distintivi quando viene attivato. Usa il modulo PAM8406 per amplificare il segnale audio generato da Arduino.

Errori comuni

• Non verificare la tensione d’uscita prima dell’accensione.
• Collegare l’alimentatore al modulo senza una resistenza di regolazione tra VIN e GND.
• Usare un impedenza di carico inadeguata per il modulo PAM8406.
• Non testare adeguatamente il sistema prima dell’uso finale.

Accessori consigliati

• Altoparlanti 8 Ohm
• Resistenza variabile
• Impedenza di carico
• Cavi audio

Domande frequenti

Il modulo PAM8406 può essere usato con Arduino?
Sì, il modulo è compatibile con Arduino e altri microcontrollori che supportano segnali PWM.

Quali sono i vantaggi di un amplificatore classe D?
I moduli classe D offrono una bassa dissipazione termica ed efficacia energetica superiore rispetto alle classi A o AB.
