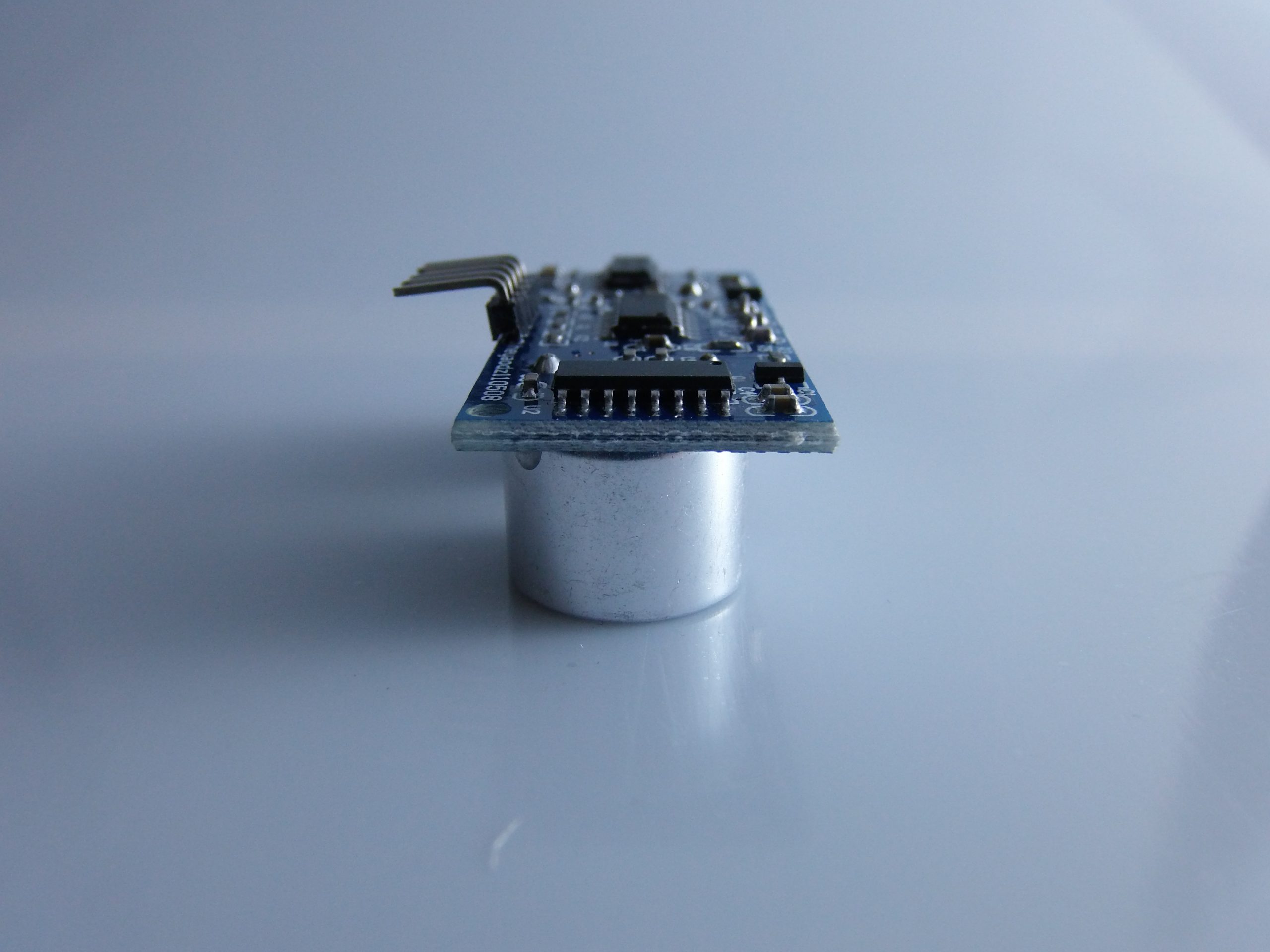

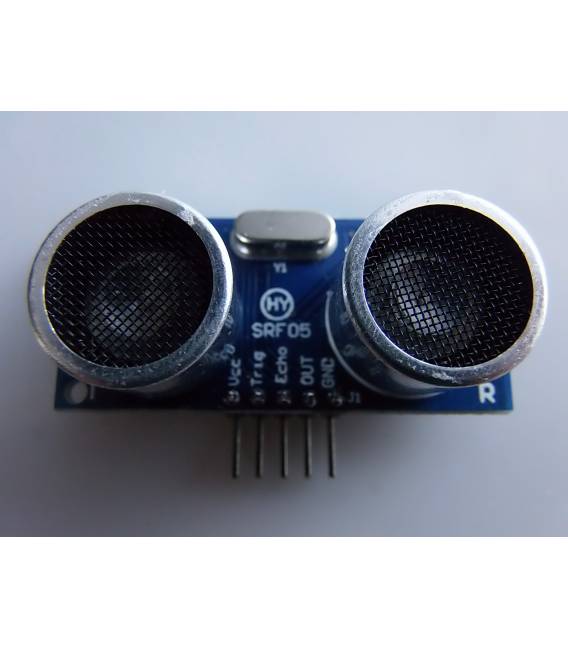

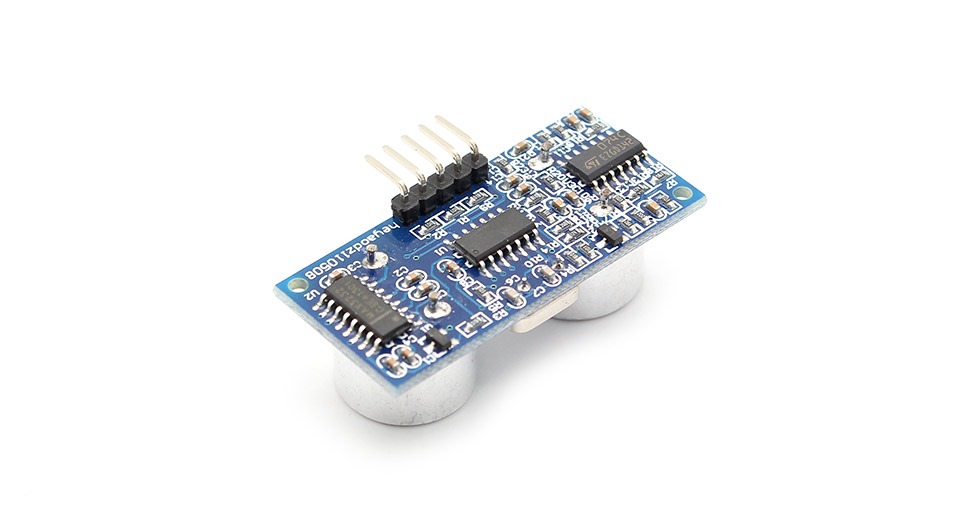

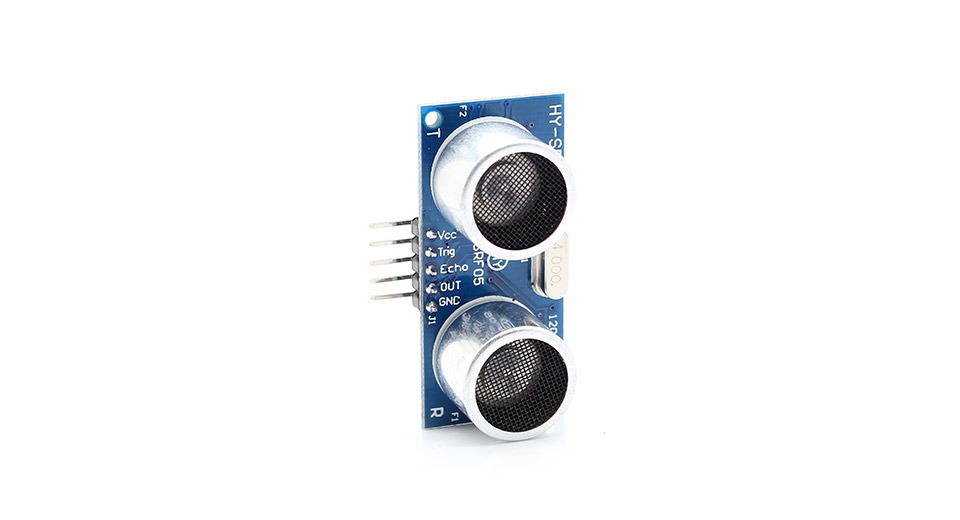

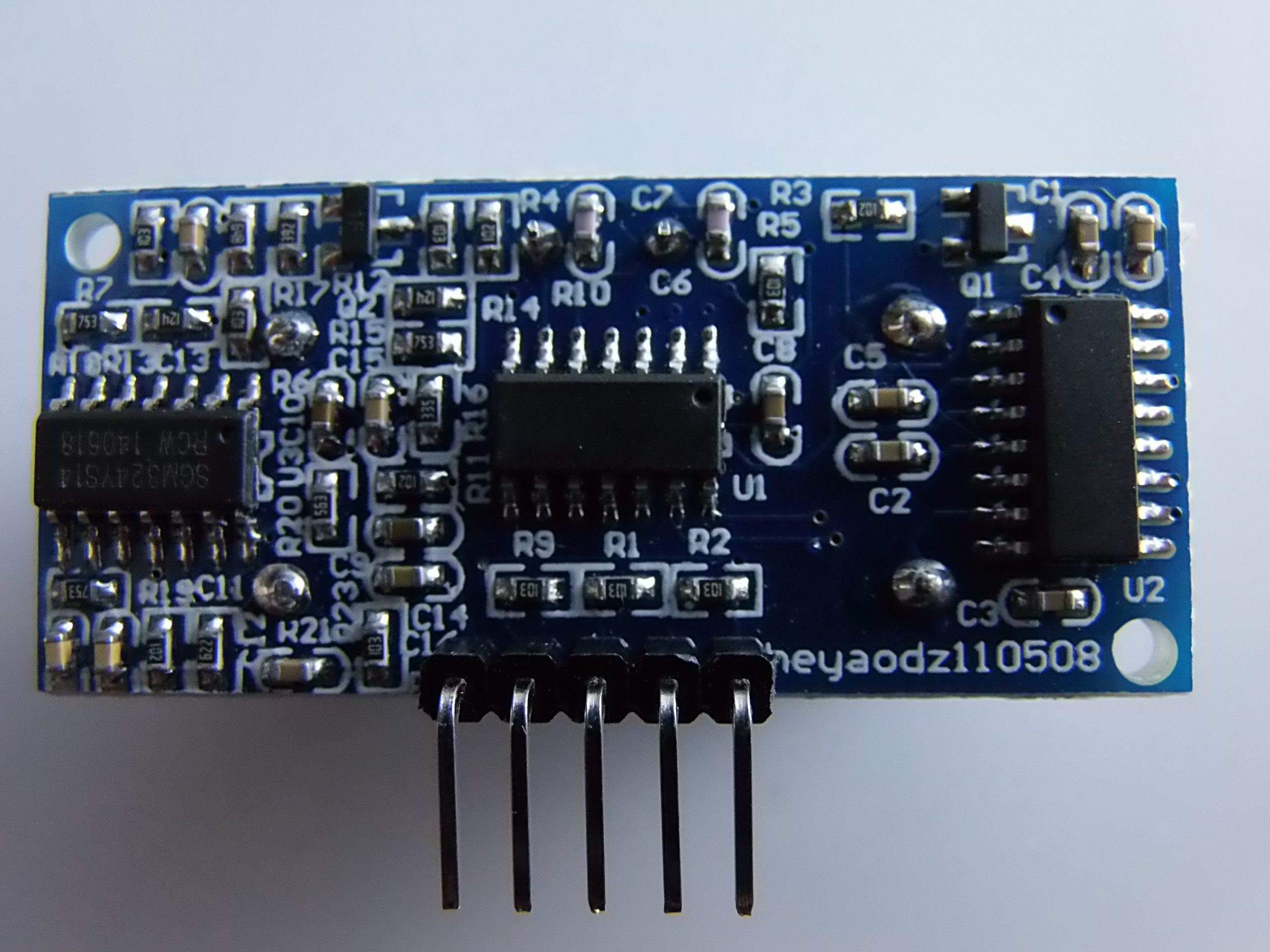

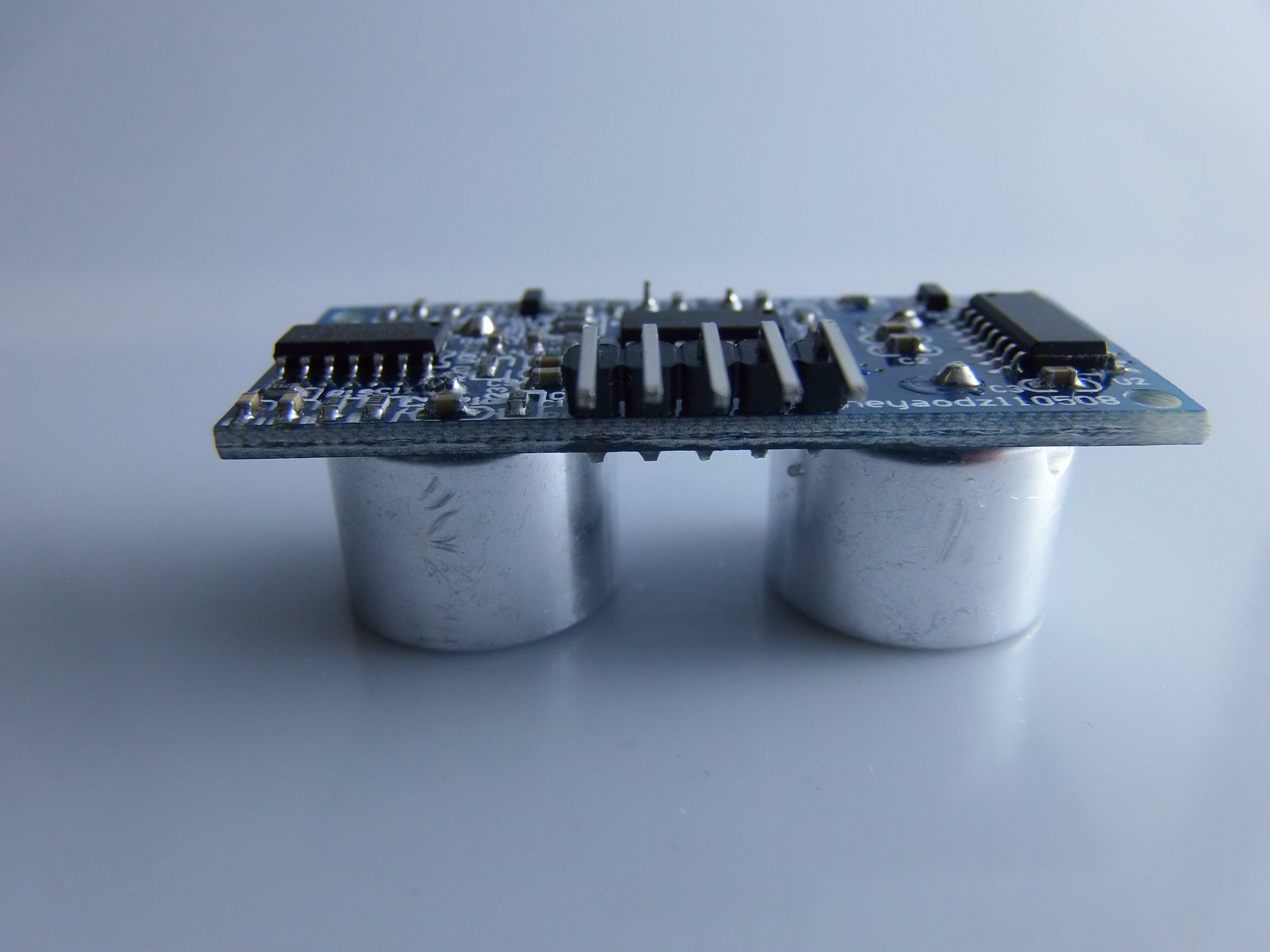

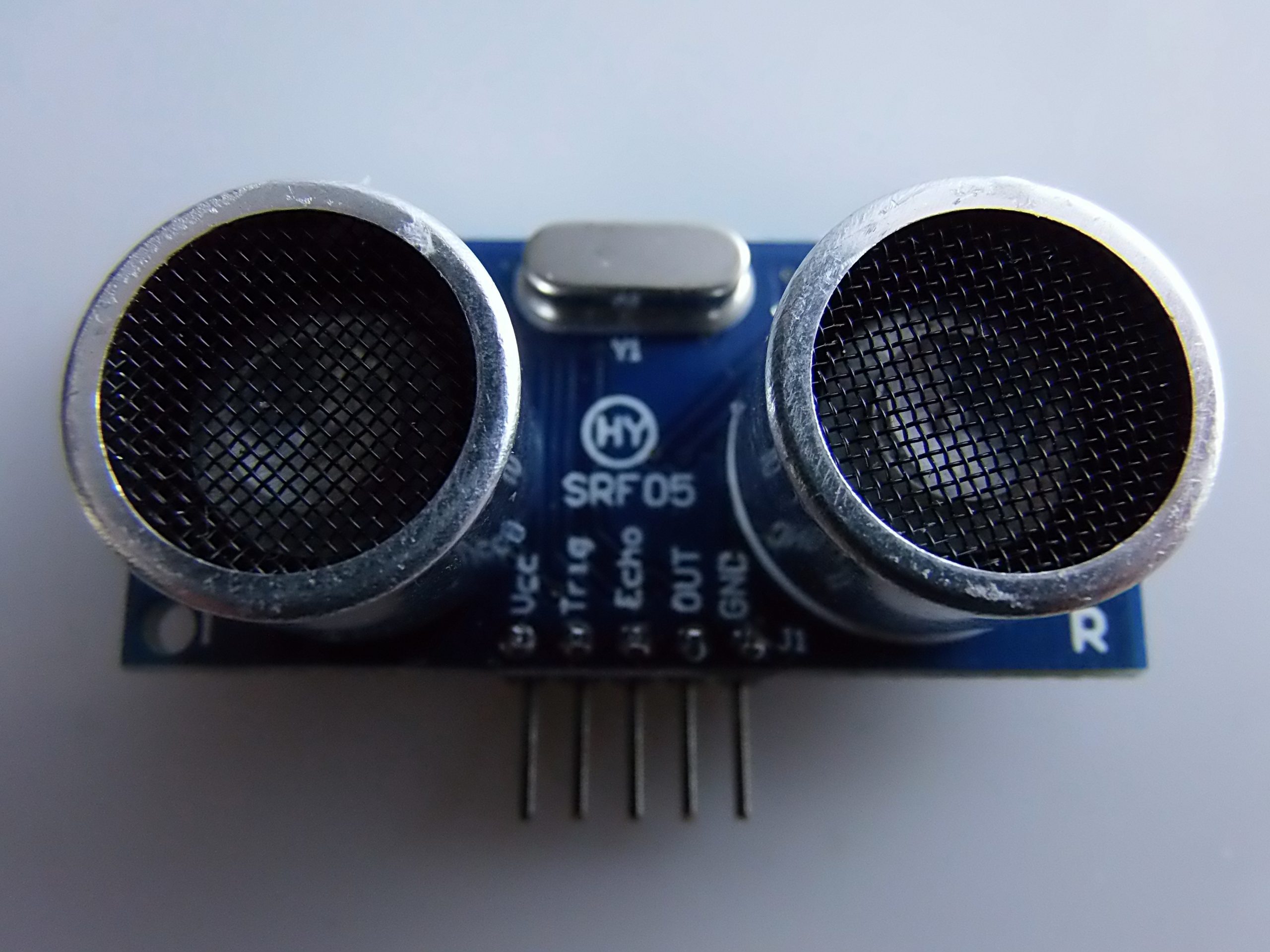

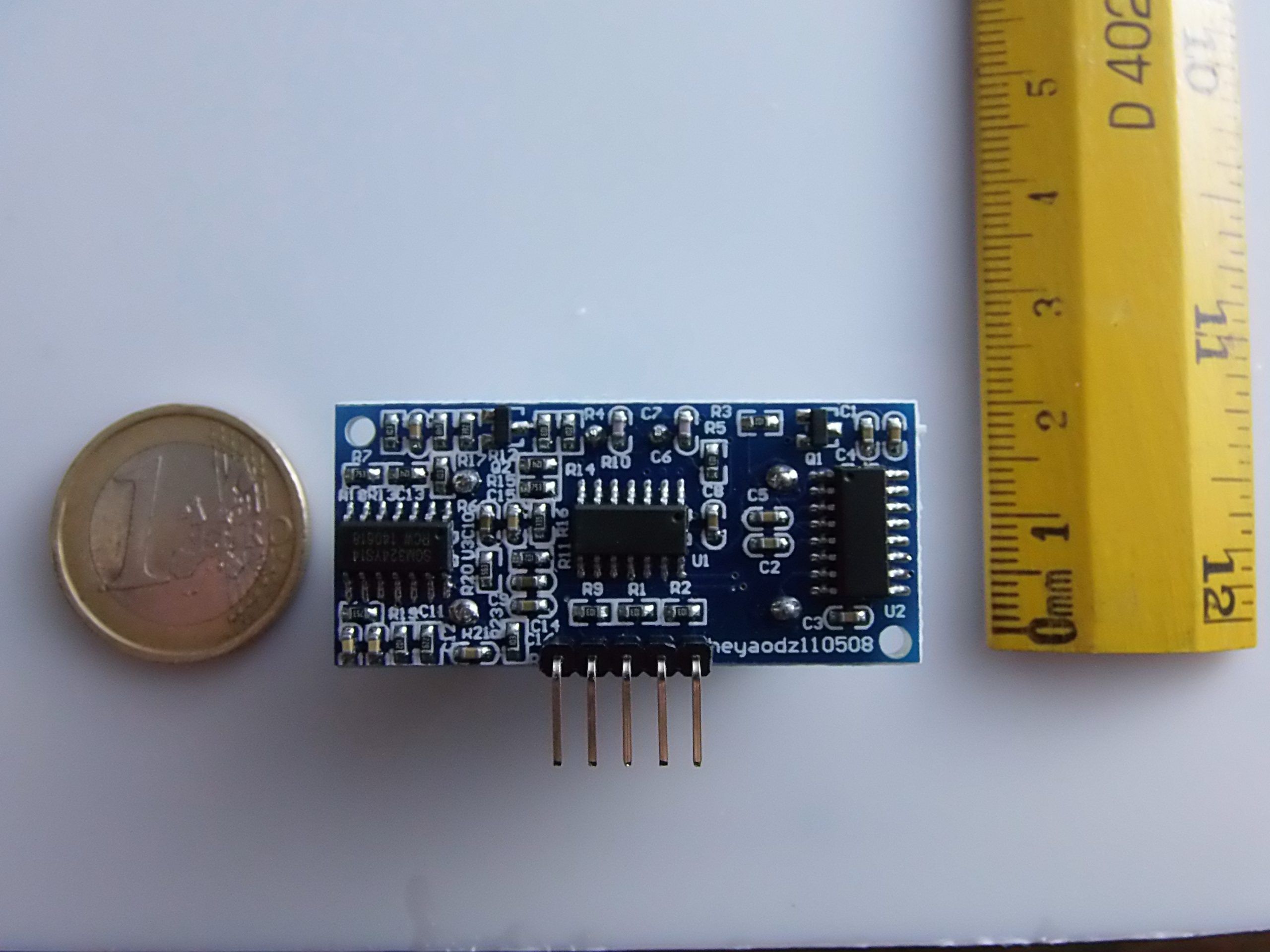

Modulo Ultrasuoni HC-SR05 5 Pin per Arduino Trasduttore di misurazione della distanza

Descrizione

Ecco il modulo ultrasuoni HC-SR05, un potente trasduttore di misurazione della distanza progettato per l’utilizzo con Arduino. Con le sue numerose caratteristiche e la flessibilità di utilizzo, il modulo HC-SR05 offre infinite possibilità per applicazioni industriali, di ricerca e sviluppo, scolastiche e amatoriali. Scopri di più sulle sue specifiche, i suoi utilizzi e le librerie disponibili per Arduino.

Caratteristiche e specifiche:

Misura la distanza utilizzando il principio dei ultrasuoni
Ampio range di misurazione: da 2 cm a 4 metri
Precisione di misurazione: +/- 3 mm
Tensione di funzionamento: 5V DC
Interfaccia di comunicazione semplice a 5 pin
Consumo energetico ridotto
Supporta la modalità di misurazione singola o continua
Il modulo HC-SR05 è stato inventato e sviluppato da un team di esperti nel campo dei sensori a ultrasuoni. Non è attribuibile a un singolo inventore, ma è stato creato per fornire una soluzione affidabile e precisa per la misurazione della distanza.

Librerie disponibili per Arduino:

Per utilizzare il modulo HC-SR05 con Arduino, puoi fare affidamento sulle seguenti librerie:

NewPing: Una libreria popolare che offre funzioni semplici per misurare la distanza utilizzando il modulo HC-SR05.
Ultrasonic: Un’altra libreria ampiamente utilizzata che consente di leggere facilmente la distanza con il modulo HC-SR05.
Esempi di progetti che utilizzano il modulo HC-SR05:

Robot evita-ostacoli: Utilizza il modulo HC-SR05 per rilevare gli ostacoli nel percorso di un robot e consentire una navigazione sicura e autonoma.
Sistema di parcheggio assistito: Incorpora il modulo HC-SR05 in un sistema di parcheggio che aiuta a misurare la distanza tra un veicolo e un ostacolo durante le manovre di parcheggio.
Monitoraggio del livello di un serbatoio: Utilizza il modulo HC-SR05 per misurare il livello di un liquido all’interno di un serbatoio e visualizzarne le informazioni in tempo reale.
Commento sui sensori complementari:

Il modulo HC-SR05 si abbina bene ad altri sensori per ampliare le funzionalità del tuo progetto. Alcuni sensori comunemente accoppiati con il modulo HC-SR05 includono:

Sensori di temperatura e umidità: Per monitorare le condizioni ambientali mentre si misura la distanza.
Sensori di luce: Per ottenere informazioni sulle condizioni di illuminazione dell’ambiente circostante.
Sensori di movimento: Per rilevare il movimento degli oggetti o delle persone nella zona di rilevamento.
Suggerimenti sulla programmazione:

Nel codice sorgente delle librerie per il modulo HC-SR05, troverai diverse funzioni che consentono di sfruttare al meglio le sue capacità. Alcuni suggerimenti per la programmazione includono:

Gestione degli errori di misurazione: Implementa controlli e algoritmi per filtrare i dati e gestire eventuali errori di misurazione che possono verificarsi.
Utilizzo della modalità di misurazione continua: Se hai bisogno di misurazioni in tempo reale, puoi utilizzare la modalità di misurazione continua offerta dal modulo HC-SR05.
Sketch di esempio – Robot evita-ostacoli:

arduino
Copy code
#include <NewPing.h>

#define TRIGGER_PIN 2
#define ECHO_PIN 3
#define MAX_DISTANCE 200

NewPing sonar(TRIGGER_PIN, ECHO_PIN, MAX_DISTANCE);

void setup() {
Serial.begin(9600);
}

void loop() {
delay(50);
unsigned int distance = sonar.ping_cm();

if (distance > 0) {
if (distance < 20) {
// Ferma il robot se l’ostacolo è troppo vicino
// Aggiungi qui la logica di controllo del movimento del robot
} else {
// Continua a muovere il robot in avanti
// Aggiungi qui la logica di controllo del movimento del robot
}
}
}
Questo sketch utilizza la libreria NewPing per creare un semplice robot evita-ostacoli utilizzando il modulo HC-SR05. Il robot si muove in avanti finché non rileva un ostacolo a meno di 20 cm di distanza, quindi si ferma per evitare la collisione.

Tutorial: Come usare Modulo Ultrasuoni HC-SR05

Il modulo ultrasuoni HC-SR05 è un componente essenziale per i progetti di rilevamento a distanza, ideale per robotica e sistemi di sicurezza. Questo tutorial ti guiderà passo-passo nella sua implementazione su Arduino.

Cosa serve

• Arduino
• Cavo USB
• Modulo HC-SR05

Passi

1. Collega il modulo HC-SR05 all’Arduino utilizzando i connettori VCC, GND, TRIG e ECHO. Verifica le specifiche sul datasheet per i pin corretti.
2. Scarica la libreria NewPing da GitHub o installala tramite Arduino IDE.
3. Inserisci il codice sorgente fornito nel passaggio ‘Codice’.
4. Compila ed esegui lo sketch su Arduino. Controlla che l’output sia coerente con le distanze misurate.
5. Testa la sensibilità del modulo in ambienti diversi per ottimizzare il progetto.

Codice di esempio

NewPing sonar(7, 8); void setup() { Serial.begin(9600);}void loop(){Serial.print("Distance: ");Serial.println(sonar.ping_cm());}

Mini-progetto

Realizza un sistema di allarme domestico che avvisa quando viene superato uno specifico limite di distanza.

Errori comuni

• Pin non collegati correttamente
• Libreria NewPing non installata
• Distanza misurata inesatta a causa di interferenze ambientali

Accessori consigliati

• Arduino Uno R3
• Stampa 3D Case per Arduino
• Batterie LiPo per Arduino
• Sensori LDR

Domande frequenti

Qual è la distanza massima di rilevamento?
Verifica sul datasheet

Come posso migliorare l’accuratezza del modulo?
Evita riflessioni indesiderate e ridi lo sketch per adattarlo alle condizioni ambientali.

Può essere usato in acqua?
No, non è progettato per resistere all’acqua.
