Modulo TM1638 per Arduino e MCU con pulsanti, led e un display 8 digit a 8 segmenti

Descrizione

Cos’è

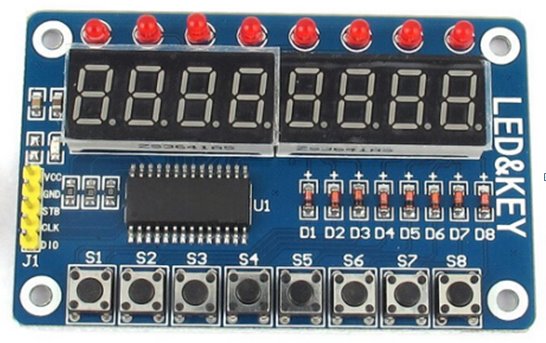

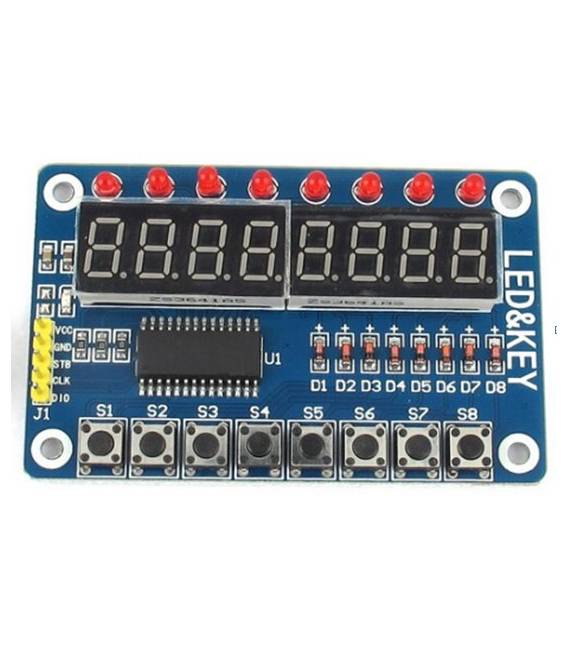

Il modulo TM1638 è un componente per Arduino e microcontrollori che integra funzionalità di input/output, compresi pulsanti, LED e un display a 8 segmenti con 8 cifre. Questo modulo è progettato per facilitare la creazione di interfacce utente interattive.

Caratteristiche

• Pulsanti integrati
• Led controllabili indipendentemente
• Display a 8 segmenti con 8 cifre

A cosa serve

I moduli TM1638 sono utilizzati per creare interfacce utente visive e interattive nei progetti di Arduino. Esempi comuni includono la realizzazione di cronometri, contatori o qualsiasi altro dispositivo che richiede visualizzazione di dati numerici con pulsanti di controllo.

Tutorial: Come usare il Modulo TM1638

Il modulo TM1638 è ideale per visualizzare dati in modo visibile con un display 8 digit a 8 segmenti. Utile per progetti di Arduino e microcontrollori.

Cosa serve

• Arduino o microcontrollore compatibile
• Cavo di alimentazione 5V
• Resistenza 2kΩ
• Display 8 digit a 8 segmenti
• Pulsanti opzionali

Passi

1. 1. Collega il modulo TM1638 al microcontrollore utilizzando i seguenti pin: VCC a 5V, GND a GND, DIO a un pin digitale, WR a un altro pin digitale, STROBE a un terzo pin digitale.
2. 2. Connettiti al modulo TM1638 un display 8 digit a 8 segmenti utilizzando i pin DIO, COM e GND.
3. 3. Collega una resistenza di 2kΩ tra il pin VCC e DIO per proteggere il microcontrollore.
4. 4. Collega i pulsanti (se presenti) al modulo TM1638.
5. 5. Carica il codice seguente sul microcontrollore.
6. 6. Controlla che il display visualizzi correttamente i numeri.
7. 7. Aggiungi funzionalità come il controllo dei pulsanti.
8. 8. Verifica sul datasheet per ulteriori impostazioni.

Codice di esempio

```
#include <TM1638.h>

TM1638 tm1638(DIO, WR, STROBE);

void setup() {
  tm1638.begin();
}

void loop() {
  tm1638.show(12345678);
}
```

Mini-progetto

Crea un cronometro semplice utilizzando il modulo TM1638 e un display 8 digit a 8 segmenti. Imposta i pulsanti per avviare e fermare il cronometro.

Errori comuni

• Collegare correttamente i pin del modulo TM1638.
• Verificare che la resistenza 2kΩ sia correttamente installata.
• Assicurarsi che il display sia correttamente collegato.
• Controllare che il microcontrollore sia alimentato correttamente.

Accessori consigliati

• Display 8 digit a 8 segmenti
• Pulsanti
• Resistenza 2kΩ
• Cavo di alimentazione 5V

Domande frequenti

Il modulo funziona con Arduino Uno?
Sì, il modulo TM1638 è compatibile con Arduino Uno.

Quali pin del microcontrollore devo utilizzare?
Utilizza i pin digitali DIO, WR e STROBE.

Posso utilizzare un display diverso?
Sì, ma assicurati che sia compatibile con il modulo TM1638.
