Modulo Sensore touch Metallico KY-036

Descrizione

Cos’è

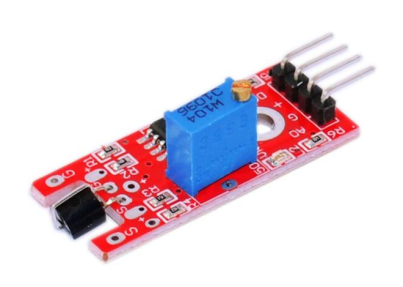

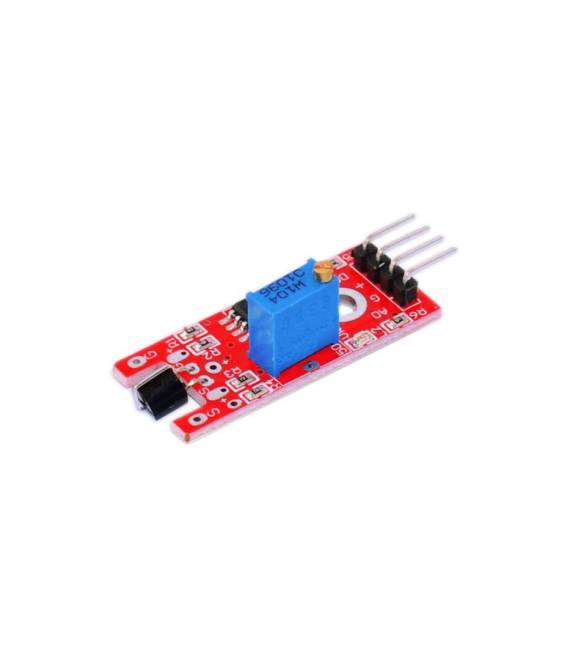

Il Modulo Sensore touch Metallico KY-036 è un componente elettronico progettato per rilevare la presenza di oggetti metallici o mani in modo non invasivo, attraverso l’interazione capacittiva. Questo sensore può essere utilizzato in vari tipi di progetti Arduino dove è necessario un controllo del tocco senza contatti fisici.

Caratteristiche

• Sensibile al tocco metallico
• Ottimizzato per interazioni capacitive non invasive

A cosa serve

Il KY-036 è ideale per creare attivatori capacittivi che possono essere utilizzati come interruttore di controllo manuale in progetti elettronici. Puoi collegarlo a un relay o ad altri dispositivi Arduino/ESP8266/ESP32 per controllare il flusso di energia o altre funzioni.

Tutorial: Come usare Modulo Sensore touch Metallico KY-036

Il modulo sensore touch metallico KY-036 è un componente ideale per i progetti di interazione uomo-macchina. Con questo dispositivo, puoi creare attivatori capacittivi che rilevano la presenza della mano o di oggetti metallici senza contatti fisici.

Cosa serve

• Arduino Uno
• Connessione USB
• Breadboard
• Cavi jumper

Passi

1. Collega il modulo KY-036 al breadboard.
2. Connetti l’uscita del sensore (OUT) a un pin digitale dell’Arduino (ad esempio, PIN 2).
3. Collega VCC e GND del sensore ai rispettivi alimentatori dell’Arduino.
4. Scarica il software Arduino IDE e connetti l’Arduino al computer tramite USB.
5. Apri una nuova sketch in Arduino IDE.
6. Inserisci lo sketch di esempio fornito per leggere i valori dal sensore KY-036.
7. Carica la sketch sul tuo Arduino.
8. Osserva il comportamento del sensore KY-036 quando viene toccato con un oggetto metallico o una mano.

Codice di esempio

const int touchPin = 2; // Pin digitale collegato al modulo KY-036
void setup() {
  Serial.begin(9600);
}
void loop() {
  int valTouch = digitalRead(touchPin); // Legge lo stato del pin
  if (valTouch == HIGH) {
    Serial.println("Tocco rilevato");
  } else {
    Serial.println("Nessun tocco");
  }
  delay(500);
}

Mini-progetto

Crea un interruttore capacittivo per accendere una lampadina LED quando viene toccato. Collega l’uscita del sensore a un relay e dal relay alla spina della lampada.

Errori comuni

• Assicurarsi che il pin VCC sia correttamente alimentato.
• Verificare la connessione dei cavi jumper tra Arduino e breadboard.
• Controllare lo stato logico del sensore KY-036 (verifica sul datasheet).
• Risolvere eventuali problemi di interferenze capacitive che possono falsare i valori rilevati.

Accessori consigliati

• Relay Module
• LED Lampada
• Batteria per Arduino
• Sensori Capacittivi KY-035

Domande frequenti

Il sensore KY-036 funziona solo con metalli?
No, può rilevare anche la presenza di altre conduttori elettrici come l’acqua.

Posso utilizzare il sensore KY-036 per controllare la presenza delle mani senza toccarlo?
Sì, ma la distanza massima varia in base alle condizioni ambientali. Verifica sul datasheet.
