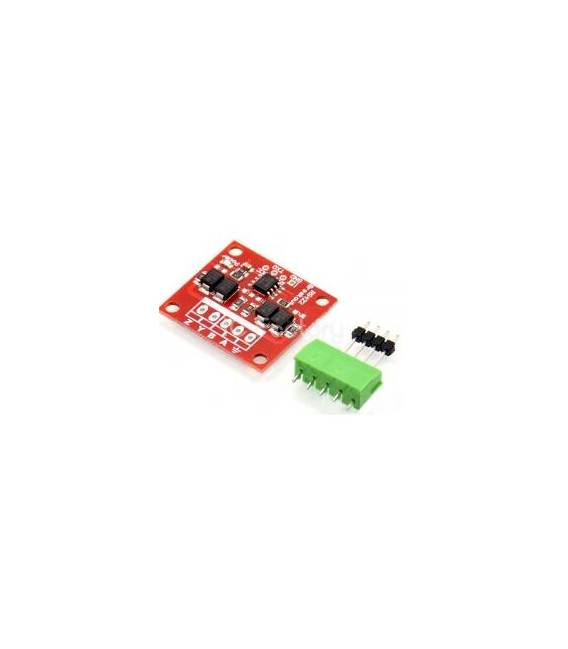

Modulo segnale bidirezionale TTL Converti RS422

Descrizione

Cos’è

Il modulo segnale bidirezionale TTL a conversione RS422 è un dispositivo che consente la trasformazione di segnali TTL in RS422 e viceversa. Questo modulo è essenziale per progetti di comunicazione seriale dove si devono connettere dispositivi con standard diversi.

Caratteristiche

• Conversione bidirezionale tra segnali TTL e RS422

A cosa serve

Ottimo per creare un sistema di comunicazione bidirezionale tra due Arduino o altri dispositivi. Può essere utilizzato da maker principianti e intermedi.

Tutorial: Come usare Modulo segnale bidirezionale TTL Converti RS422

Questo modulo permette di trasformare segnali TTL in RS422 e viceversa, utile per connettere dispositivi di diversi standard. Adatto a maker principianti e intermedi.

Cosa serve

• Modulo segnale bidirezionale TTL Converti RS422
• Arduino o microcontrollore compatibile
• Cavi elettrici
• Multimetro

Passi

1. 1. Controlla che il modulo abbia le seguenti pin: RXD, TXD, VCC, GND, RE, DE.
2. 2. Collega VCC al 5V del tuo Arduino.
3. 3. Collega GND al GND del tuo Arduino.
4. 4. Collega RE (Enable Receive) al VCC per attivare la ricezione.
5. 5. Collega DE (Enable Transmit) al VCC per attivare la trasmissione.
6. 6. Collega RXD del modulo al TXD del tuo Arduino.
7. 7. Collega TXD del modulo al RXD del tuo Arduino.
8. 8. Prova a inviare un segnale da un Arduino all’altro tramite il modulo.

Mini-progetto

Crea un semplice sistema di comunicazione bidirezionale tra due Arduino utilizzando questo modulo. Connellali e invia un messaggio da uno all’altro.

Errori comuni

• Non attivare RE e DE, il modulo non funzionerà.
• Collegare VCC a un’alimentazione diversa da 5V potrebbe danneggiare il modulo.
• Non collegare GND a un’alimentazione diversa potrebbe causare problemi di cortocircuito.
• Dimenticare di controllare le specifiche del datasheet per ulteriori dettagli.

Accessori consigliati

• Arduino Uno
• Cavi di connessione
• Multimetro
• Resistenza 1kΩ (per limitare correnti)

Domande frequenti

Posso utilizzare questo modulo con un microcontrollore differente da Arduino?
Sì, basta che il microcontrollore supporti i segnali TTL e RS422.

Quanto tempo può durare il modulo?
Verifica sul datasheet per informazioni precise.

Quali sono i limiti di velocità di questo modulo?
Verifica sul datasheet per specifiche di velocità.

Può funzionare con alimentazioni diverse da 5V?
Verifica sul datasheet per ulteriori dettagli.
