Modulo microcontrollore seriale digitale a 8 bit 74HC595D

Descrizione

Cos’è

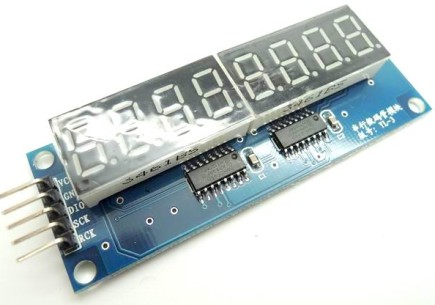

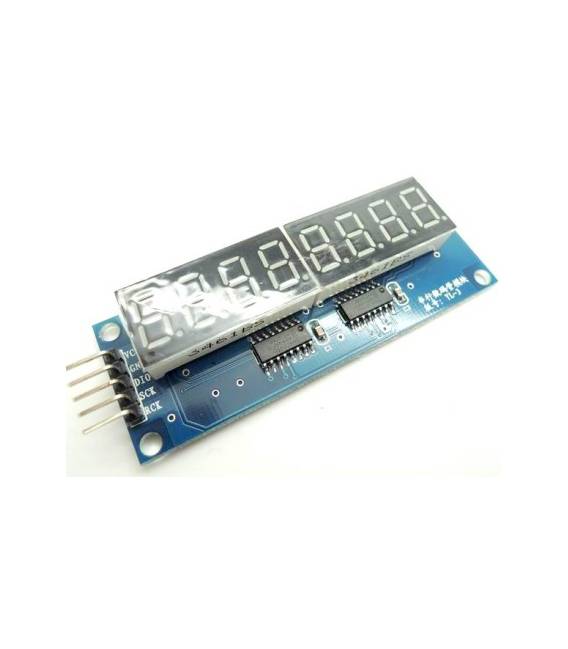

Il modulo microcontrollore seriale digitale a 8 bit 74HC595D è un componente elettronico utilizzato per espandere la capacità di output digitale in progetti Arduino. È particolarmente utile nella gestione di matrici di LED, dove consente di controllare una grande quantità di LED o porte digitali con pochi pin del microcontrollore.

Caratteristiche

• Microcontrollore seriale digitale a 8 bit
• Per gestire matrici di LED e altre porte digitali

A cosa serve

Serve per progetti che richiedono la gestione di una grande quantità di LED o porte digitali con pochi pin del microcontrollore. È compatibile con Arduino e può essere utilizzato in vari scenari come matrici di LED, display a segmenti multiplo, e qualsiasi altro caso dove si ha bisogno di espandere la capacità di output digitale.

Tutorial: Come usare Modulo Shift Register 74HC595D

Il modulo shift register 74HC595D è un componente elettronico fondamentale per i maker che desiderano controllare una grande quantità di LED o altre porte digitali con pochi pin del microcontrollore. È ideale per progetti come matrici di LED, display a segmenti multiplo, e qualsiasi altro scenario dove si ha bisogno di espandere la capacità di output digitale.

Cosa serve

• Arduino Uno o compatibile
• Cavo USB per connettere l’Arduino al computer
• Connessioni ad esempio jumper wire
• LED

Passi

1. Collegare i pin del modulo 74HC595D a quelli dell’Arduino come segue: VCC a 5V, GND a GND, SER (DS) a un pin digitale di output dell’Arduino, RCLK (SRCLK) a un altro pin digitale, e SRCLR (RCLR) a massa con un resistor di pull-up.
2. Aprire l’IDE Arduino ed installare la libreria ShiftRegister se non è già presente.
3. Scrivere uno sketch che utilizza il modulo 74HC595D per accendere o spegnere i LED collegati ai suoi output.
4. Caricare lo sketch sull’Arduino e verificare che tutto funzioni correttamente.

Codice di esempio

// Includi la libreria ShiftRegister
#include <ShiftRegister.h>

// Definisci i pin dell'Arduino utilizzati per il modulo 74HC595D
const int latchPin = 8;
const int dataPin = 12;
const int clockPin = 11;

void setup() {
  // Inizializza i pin del modulo
  ShiftRegister::begin(latchPin, clockPin, dataPin);
}

void loop() {
  // Accendi tutti i LED collegati al modulo
  ShiftRegister::allOn();
  delay(1000);

  // Spegni tutti i LED collegati al modulo
  ShiftRegister::allOff();
  delay(1000);
}

Mini-progetto

Progettare e realizzare una matrice di LED 8×8 utilizzando 4 moduli shift register 74HC595D. La matrice può essere programmata per mostrare vari effetti visivi come scintille, flussi o pattern personalizzati.

Errori comuni

• Collegamento errato dei pin del modulo
• Non installazione della libreria ShiftRegister
• Errore nell’indirizzo di memoria utilizzato per accedere ai registri del modulo
• Problemi con la tensione applicata al modulo

Accessori consigliati

• Matrice LED 8×8
• LED vari colori
• Resistori da 220 ohm
• Cavo USB tipo B

Domande frequenti

Come posso collegare più moduli 74HC595D?
Collega i pin SER (DS) del modulo successivo al QH’ (output) del primo, RCLK (SRCLK) e SRCLR (RCLR) devono essere condivisi tra tutti i moduli.

Qual è la differenza tra 74HC595D e SN74HC164N?
Il 74HC595D ha 8 uscite, mentre il SN74HC164N ne ha solo 8 in serie. Il 74HC595D è più adatto per controllare matrici di LED o porte digitali.
