Modulo LCD OLED 12864 comunicazione SPI da 1,3 “pollici con pin CS 7 pin

Descrizione

Cos’è

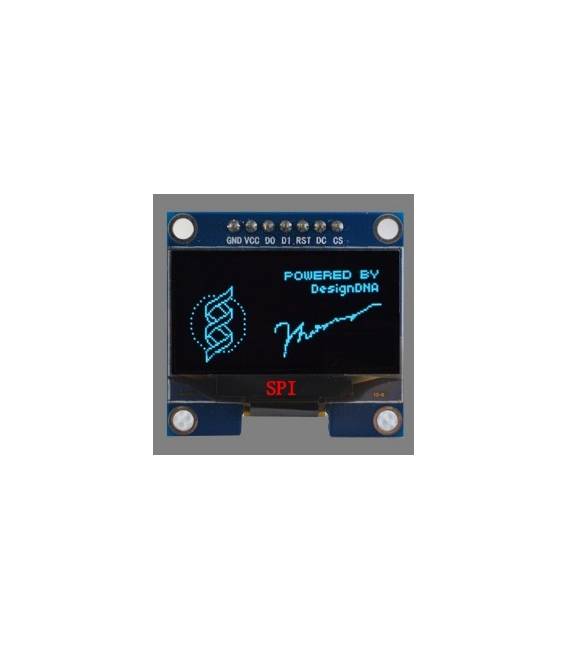

Modulo LCD OLED da 1,3 pollici con risoluzione 128×64 pixel, comunicante tramite SPI. Permette di visualizzare testi e immagini su un piccolo display.

Caratteristiche

• Dimensioni display: 1,3 pollici
• Risoluzione: 128×64 pixel
• Interfaccia: SPI
• Pin CS: 7
• SKU: ARD0011146
• Prezzo: 9,43 €

A cosa serve

Il modulo è ideale per progetti Arduino che richiedono la visualizzazione di informazioni su una piccola schermata. Esempi di utilizzo: cronometri, display di dati sensoriali, interfacce utente semplici. La compatibilità con Arduino è garantita.

Tutorial: Come usare Modulo LCD OLED 12864

Questo modulo LCD OLED 1,3″ SPI è ideale per progetti di visualizzazione di informazioni in piccole dimensioni. Utile per principianti e maker intermedi.

Cosa serve

• Arduino
• Cavo di collegamento
• Resistenza pull-up 4.7kΩ (opzionale)

Passi

1. 1. Installazione: Scarica e installa la libreria Adafruit_SSD1306 sul tuo Arduino IDE.
2. 2. Collegamento: Collega VCC al 3.3V, GND al GND, CS a D10, SCK a D13, MOSI a D11, RST a D9, D/C a D8.
3. 3. Verifica sul datasheet: Verifica la resistenza pull-up.
4. 4. Carica il codice: Usa il codice fornito come esempio.
5. 5. Esegui il codice: Verifica che l’output sul display sia corretto.
6. 6. Test: Mostra testo e immagini sul display.
7. 7. Personalizza: Modifica il codice per visualizzare informazioni personali.
8. 8. Debug: Controlla connessioni e codice in caso di errori.

Codice di esempio

```
#include <Adafruit_SSD1306.h>

Adafruit_SSD1306 display(128, 64, &Wire);

void setup() {
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
  display.clearDisplay();
  display.display();
}

void loop() {
  display.drawBitmap(0, 0, logo, 128, 64, SSD1306_WHITE);
  display.display();
}
```

Mini-progetto

Crea un cronometro semplice che mostri il tempo sul display.

Errori comuni

• Connessioni errate
• Libreria non installata
• Codice non corretto
• Resistenza pull-up mancante

Accessori consigliati

• Arduino Uno
• Arduino Mega
• Display OLED 12864
• Resistenza pull-up 4.7kΩ

Domande frequenti

Come posso personalizzare il testo sul display?
Modifica la stringa di testo nel codice Arduino e usa `display.drawString(x, y, “Il tuo testo”);`.

Perché l’errore di visualizzazione?
Verifica le connessioni e il codice. Assicurati di aver caricato la libreria correttamente.

Qual è la differenza tra CS e RST?
CS (Chip Select) attiva il modulo, RST (Reset) lo riavvia.
