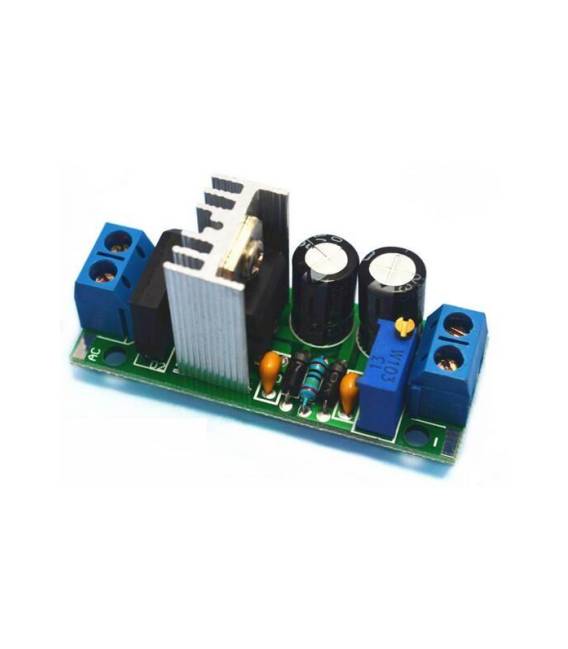

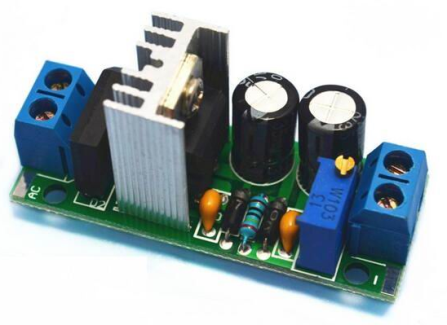

LM317 Regolabile Modulo / Regolabile Alimentatore board

Descrizione

Cos’è

Il modulo LM317 regolabile è un componente elettronico utilizzato per la creazione di alimentatori ad output variabile. Permette una regolazione precisa della tensione, essendo ideale sia per principianti che per maker più esperti.

Caratteristiche

• Permette la regolazione dell’output tra 1.2V e 40V;
• Idealmente utilizzato con Arduino e altri circuiti elettronici;

A cosa serve

Serve per fornire una corrente stabile a vari dispositivi elettronici, regolando l’output in modo semplice. Può essere usato per controllare la luminosità di un proiettore LED tramite una resistenza variabile (potenziometro).

Tutorial: Come usare Modulo Regolabile LM317

Il modulo regolabile LM317 è un componente elettronico che permette di creare alimentatori ad output variabile. È ideale per i maker principianti e intermedi che desiderano fornire corrente stabile a circuiti elettronici con tensione tra 1.2V e 40V, regolando l’output in modo semplice e preciso.

Cosa serve

• Modulo LM317
• Arduino Uno o compatibile
• Resistenze (100Ω e 240Ω)
• Condensatore di filtraggio
• Connettori

Passi

1. Collegare l’input del modulo LM317 al fornitore di corrente stabile.
2. Connettere la resistenza da 240Ω tra l’uscita del modulo e il pin di regolazione.
3. Collegare una resistenza da 100Ω tra il pin di regolazione e massa (GND).
4. Regolare l’output desiderato con le resistenze precedentemente collegate, verificando sul datasheet i valori corretti per la tensione target.
5. Connettere un condensatore di filtraggio in parallelo all’uscita del modulo LM317 (verifica sul datasheet per il tipo e valore corretto).
6. Collegare l’alimentazione al circuito da alimentare tramite l’output del modulo LM317.
7. Monitorare la tensione dell’output con un multimetro.
8. Regolare le resistenze se necessario per ottenere l’output desiderato.

Mini-progetto

[“Creare un piccolo proiettore LED controllando la luminosità tramite il modulo LM317 regolabile. Si può usare una resistenza variabile (potenziometro) per modificare l’output del modulo e regolare la luminosità dell’LED in modo interattivo.”, ‘Durata stimata: 30 minuti’]

Errori comuni

• Usare un valore di resistenza non corretto, che può portare a un output errato o alla rottura del componente.
• Non filtrare adeguatamente l’output con un condensatore, causando oscillazioni.
• Omettere la resistenza tra il pin di regolazione e massa (GND), rendendo instabile l’output.
• Ignorare la tensione minima consentita sul datasheet del modulo LM317.

Accessori consigliati

• Resistenze variabili
• Condensatori ceramiche
• Arduino Uno R3
• LED

Domande frequenti

Come posso regolare l’output dell’alimentatore LM317?
Regolando il rapporto tra le resistenze collegate al pin di regolazione e massa, si può modificare l’output del modulo LM317.

Quali sono i vantaggi di usare un condensatore in parallelo all’uscita del LM317?
Il condensatore serve a filtrare le piccole variazioni di tensione e corrente, migliorando la stabilità dell’alimentazione.
