Descrizione

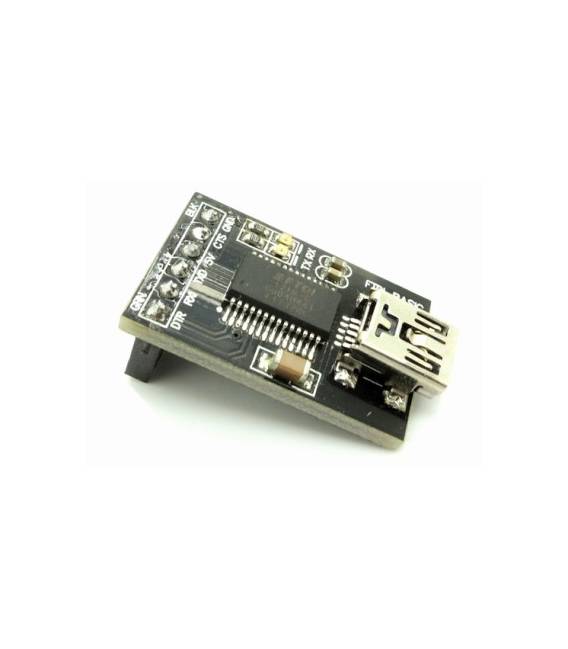

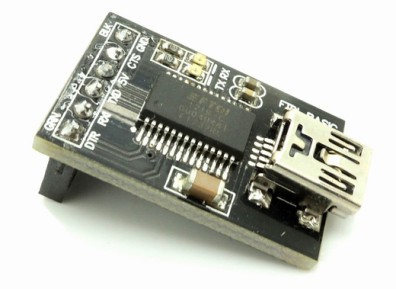

Modulo FTDI Breakout Convertitore da USB a TTL Seriale ASP 6 PIN 5V per MWC Multiwii Arduino
Descrizione:
Questa la pi recente revisione del nostro FTDI BASIC. Ora utilizza un’intestazione a 6 pin SMD sul fondo, che lo rende pi piccolo e compatto. La funzionalit rimasta la stessa.
Questa una scheda breakout di base per FTDI FT232RL da USB a seriale IC. Il pinout di questa scheda corrisponde al cavo FTDI per funzionare con Arduino ufficiale e schede Arduino da 5 V clonate.
Pu anche essere utilizzato per applicazioni seriali generali. La principale differenza con questa scheda che mette in evidenza il pin DTR in contrasto con il pin RTS del cavo FTDI.
Il pin DTR consente a un target Arduino di reimpostarsi automaticamente quando viene scaricato un nuovo schizzo. Questa una funzionalit davvero piacevole da avere e consente di scaricare uno schizzo senza dover premere il pulsante di ripristino.
Questa scheda resetter automaticamente qualsiasi scheda Arduino che ha il pin di reset portato a un connettore a 6 pin.
I pin etichettati BLK e GRN corrispondono ai fili colorati sul cavo FTDI. Il cavo nero sul cavo FTDI GND, il verde CTS. Usa questi pin BLK e GRN per allineare la scheda base FTDI al tuo target Arduino.
Questa scheda ha LED TX e RX che lo rendono un po ‘migliore da usare con il cavo FTDI. Puoi effettivamente vedere il traffico seriale sui LED per verificare se la scheda funziona.
Abbiamo disponibili datasheet di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e lo pubblicheremo il prima possibile nel nostro sito.
Tutorial: Come usare Modulo FTDI Breakout Convertitore USB a TTL Seriale
Il modulo FTDI Breakout è un componente essenziale per la comunicazione seriale tra il computer e dispositivi Arduino o altri microcontrollori. È ideale per chi sta iniziando con l’elettronica e vuole facilmente inviare dati da e verso i propri progetti.
Cosa serve
- Computer con porta USB
- Cavo USB A a B o Micro-B
- Arduino o altro microcontrollore
Passi
- Collegare il modulo FTDI al computer tramite un cavo USB
- Verificare che i pin TX e RX del modulo siano collegati correttamente ai pin della scheda Arduino
- Installare la libreria necessaria per gestire l’FTDI (di solito viene fornita con l’IDE Arduino)
- Scrivere uno sketch semplice su Arduino IDE che invii dati alla porta seriale
- Aprire il monitor seriale in Arduino IDE e verificare la ricezione dei dati
- Configurare le impostazioni di comunicazione (baud rate, parity ecc.) nel software del computer
- Verifica la corretta funzionalità del modulo con un semplice esempio fornito dal datasheet dell’FTDI
- Testare il collegamento invertendo TX e RX per verificare che non ci siano errori di connessione
Codice di esempio
void setup() {
Serial.begin(9600);
}
void loop() {
Serial.println("Messaggio da Arduino");
}
Mini-progetto
Crea un proiettile che invia dati dal sensore di temperatura all’Arduino e poi al computer attraverso il modulo FTDI
Errori comuni
- Collegamento errato tra TX e RX
- Impostazioni seriale non corrette (baud rate, parity)
- Manca la libreria necessaria per l’FTDI
- Connessione USB non stabile
Accessori consigliati
- Sensore di temperatura DS18B20
- Cavo USB A a Micro-B
- Arduino Uno R3
- Stampa 3D prototipo collegamento FTDI
Domande frequenti
Perché il modulo FTDI non comunica con l’Arduino?
Controlla che TX e RX siano correttamente collegati e verifica le impostazioni seriale nel software.
Quali baud rate supporta il modulo FTDI?
Verifica sul datasheet del modulo per i valori specifici di baud rate supportati.
