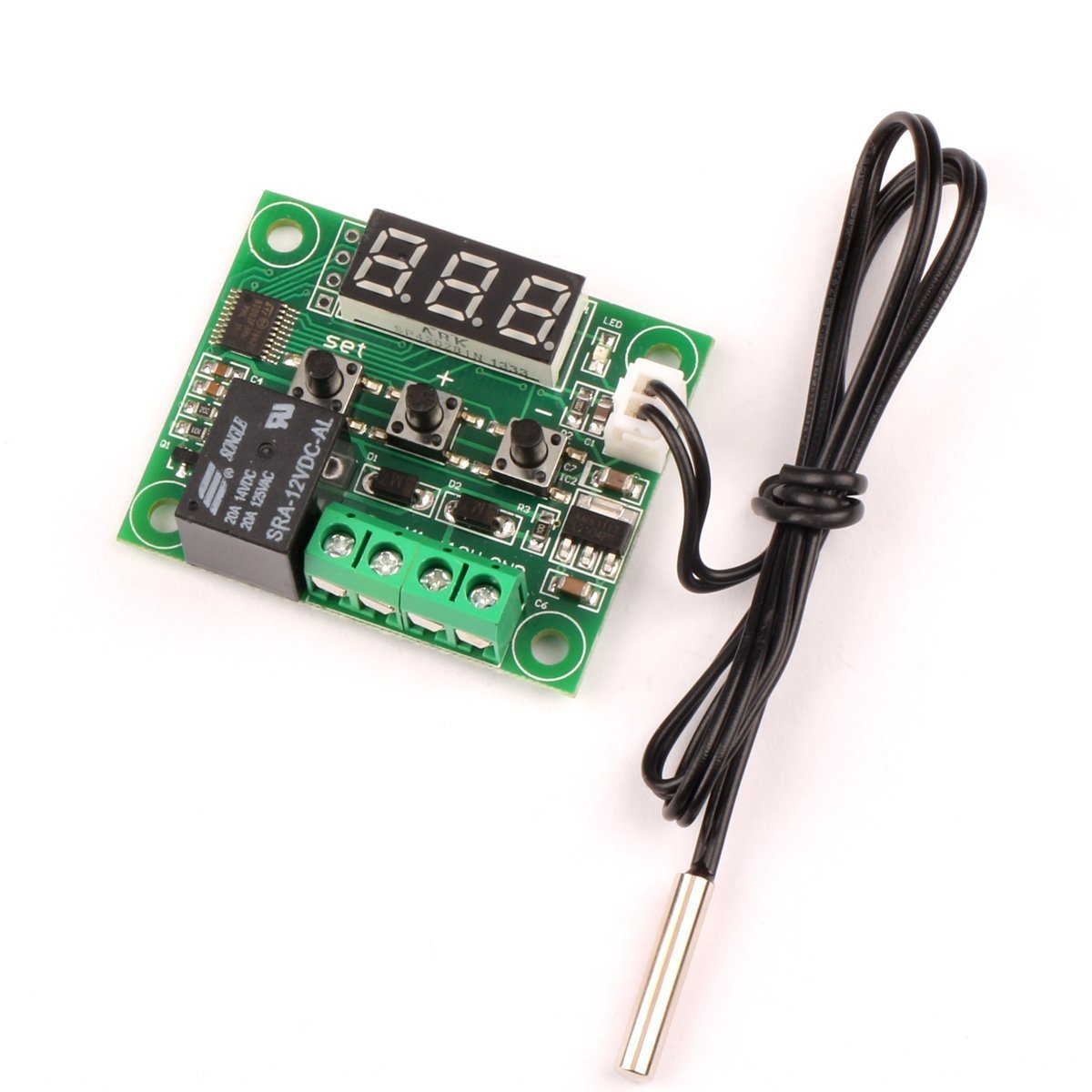

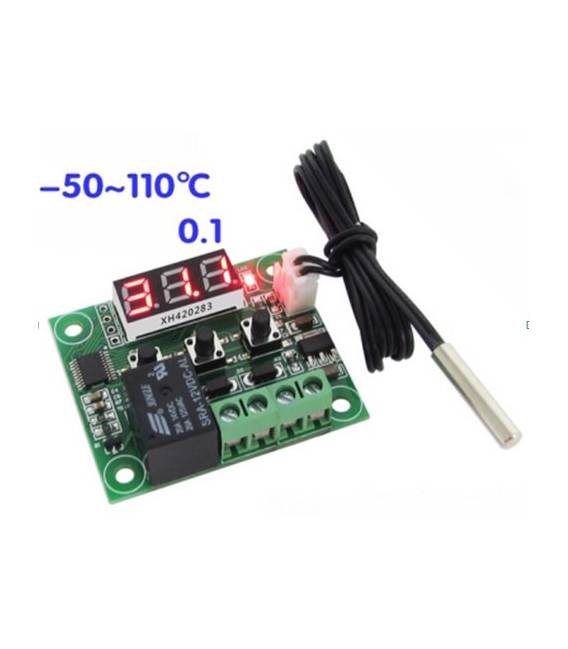

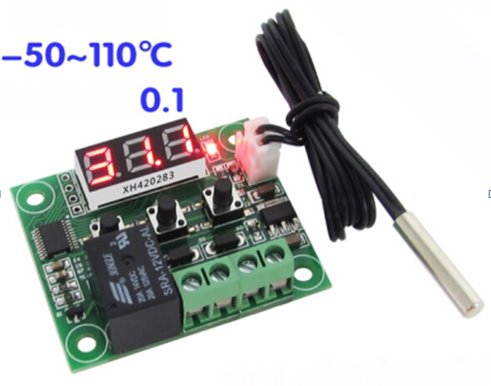

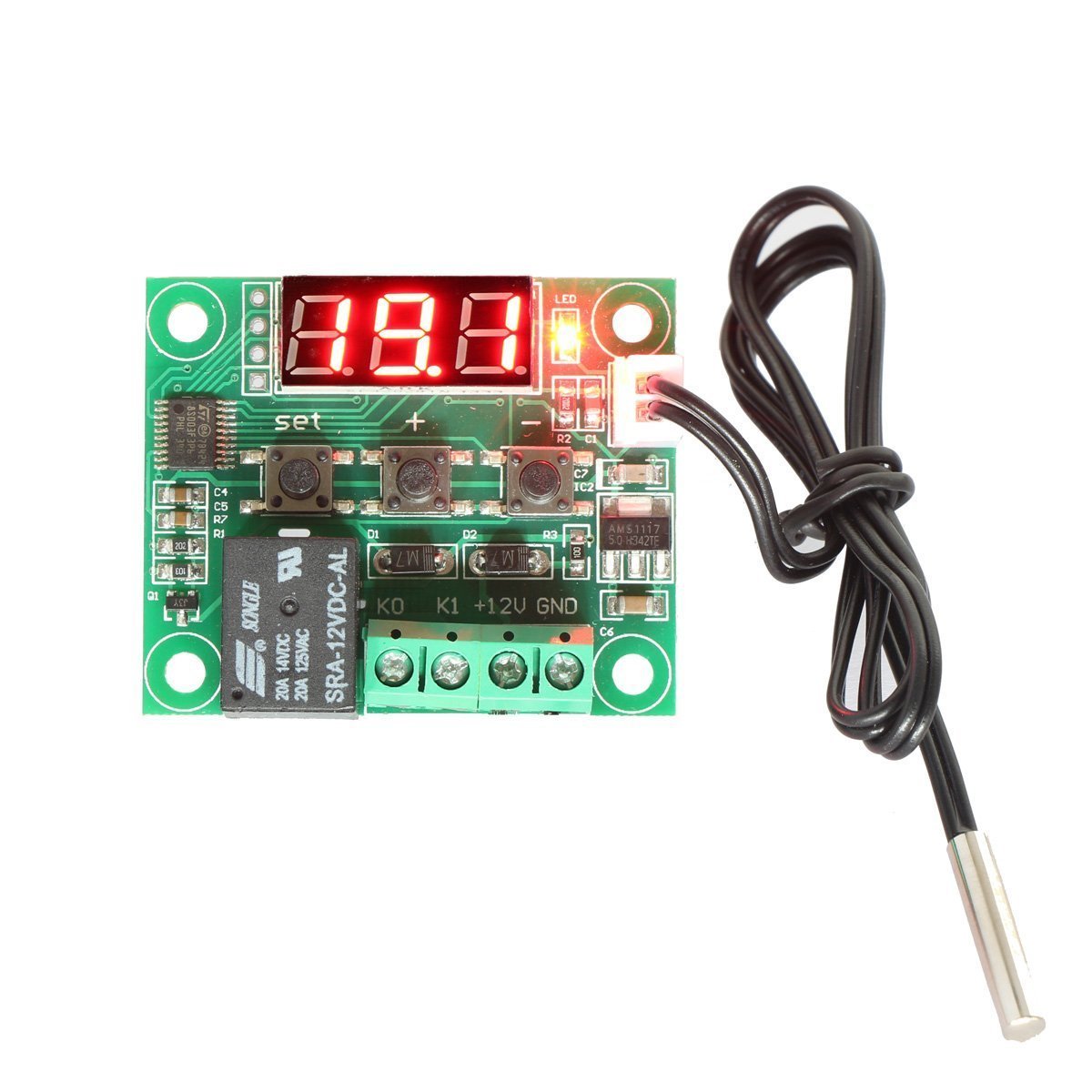

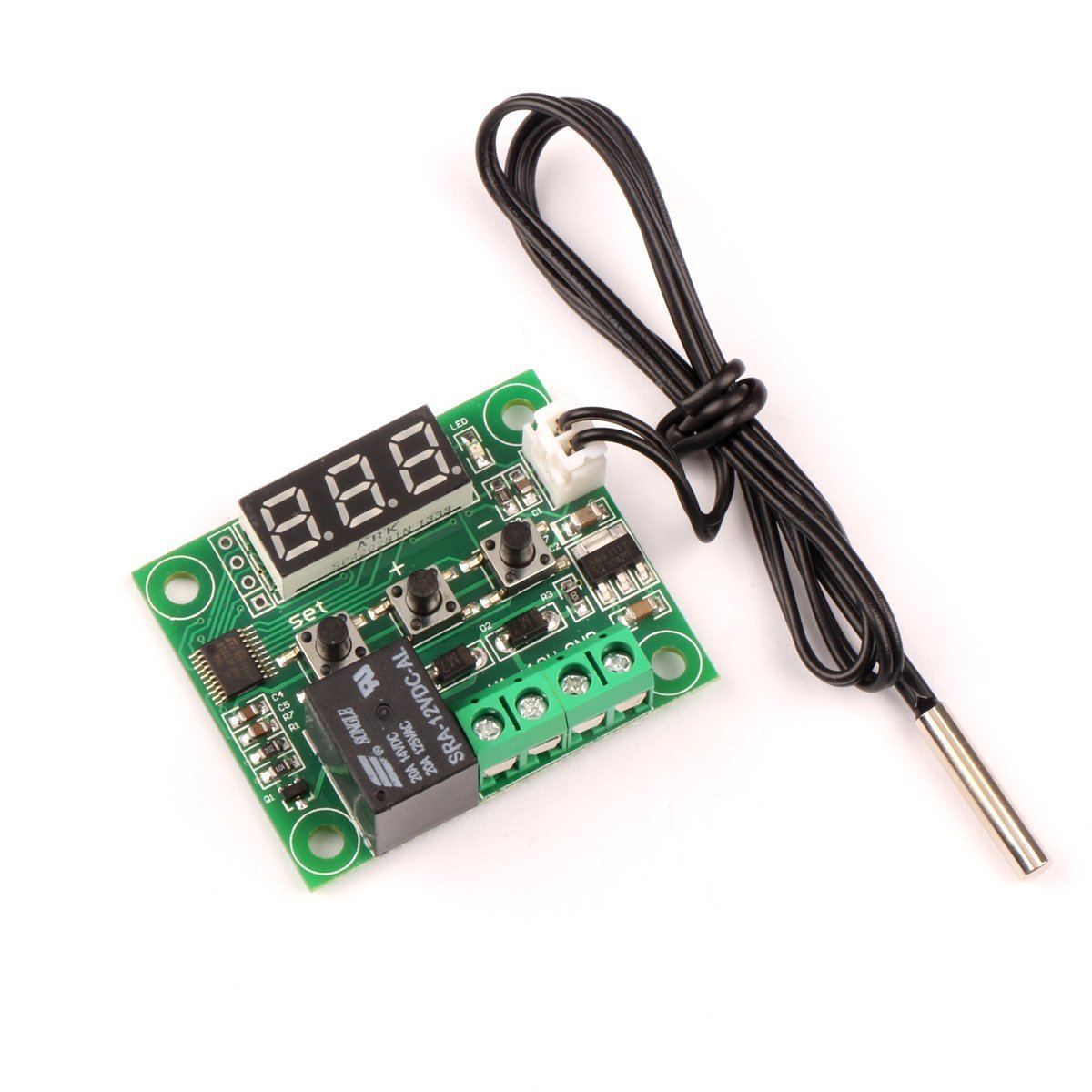

Modulo Digitale XH-W1209 12V DC Termostato Controllo Temperatura -50 110 gradi celsius Temperatura con Relè 10A

Descrizione

Modulo Digitale XH-W1209 12V DC Termostato Controllo Temperatura -50 110 gradi celsius Temperatura con Rel 10A

1. introduction:

• Temperature control range: -50~110 c
• Resolution: 0.1 c under -9.9-99.9 c (or 1 c in other temperature range)
• Measure accuracy: 0.1 c
• Backlash setting: 0.1 -15 c
• Refresh rate: 0.5 S
• Input Power: DC 12V
• Output: One way 10A relay
• Temperature protection: 0-110 c
• Working temperature: -10~60 c
• Working humidity 20%~85%
• Static current: 35MA
• Attract current: 60MA

  1. Introduzione:

  Gamma di controllo della temperatura: -50 ~ 110 c
  Risoluzione: 0,1 c sotto -9,9-99,9 c (o 1 c in un altro intervallo di temperatura)
  Precisione della misura: 0,1 c
  Impostazione del gioco: 0,1 -15 c
  Frequenza di aggiornamento: 0,5 S
  Potenza in ingresso: DC 12V
  Uscita: rel 10A a una via
  Protezione termica: 0-110 c
  Temperatura di lavoro: -10 ~ 60 c
  Umidit di funzionamento 20% ~ 85%
  Corrente statica: 35MA
  Attrarre corrente: 60MA

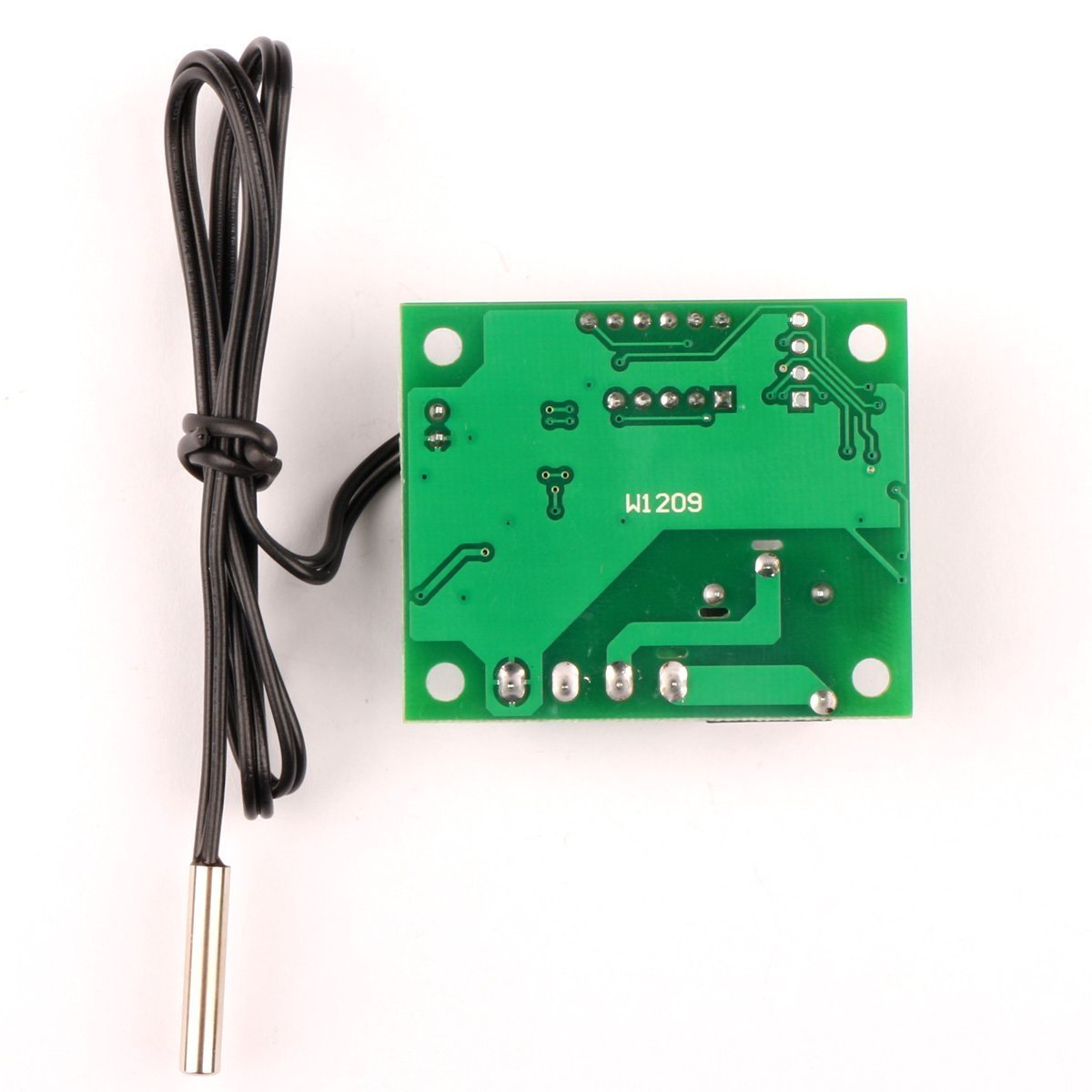

  Cavo sensore: S , termistore NTC 10K 0,5%

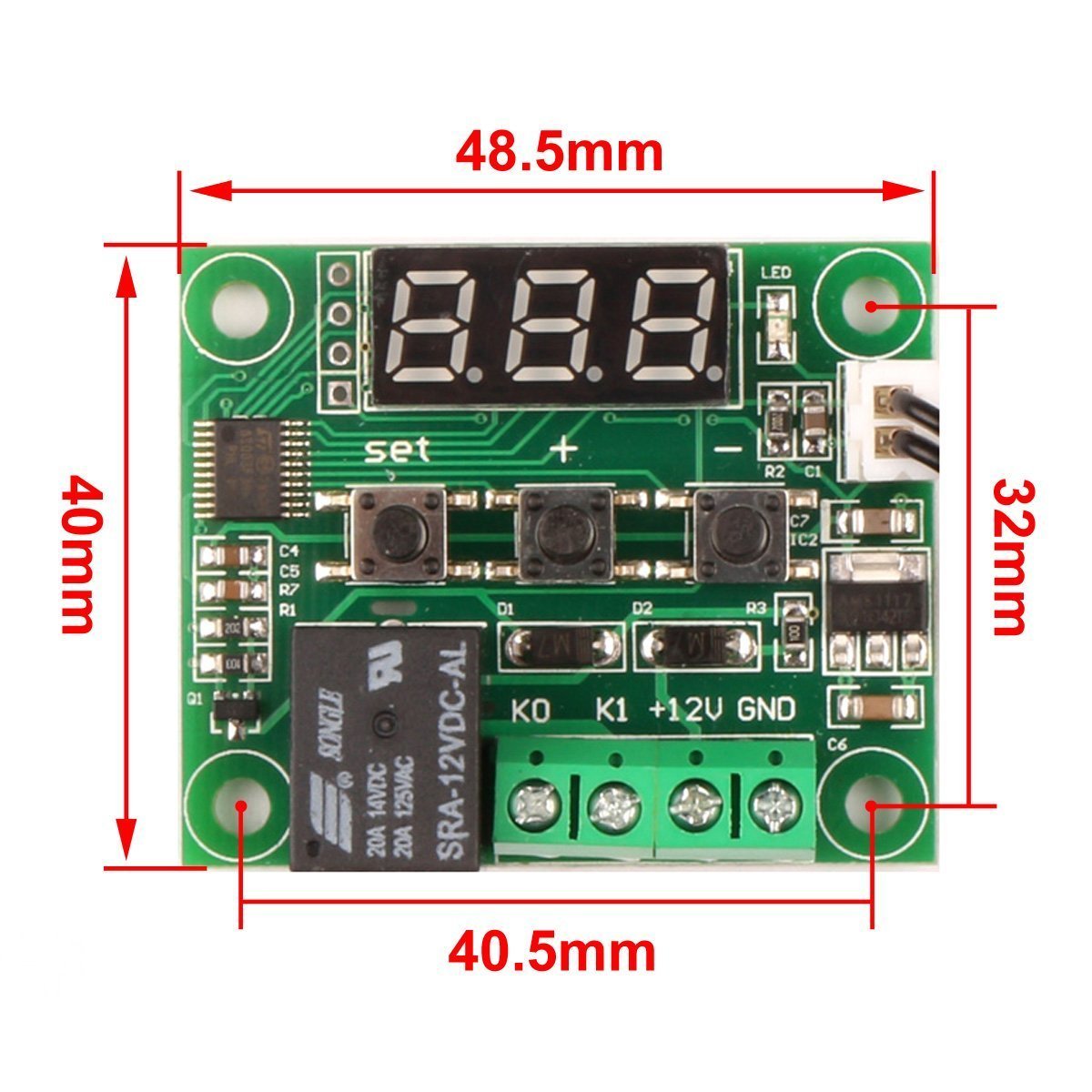

  Dimensioni: 48 * 40mm
  2. come usare le istruzioni:

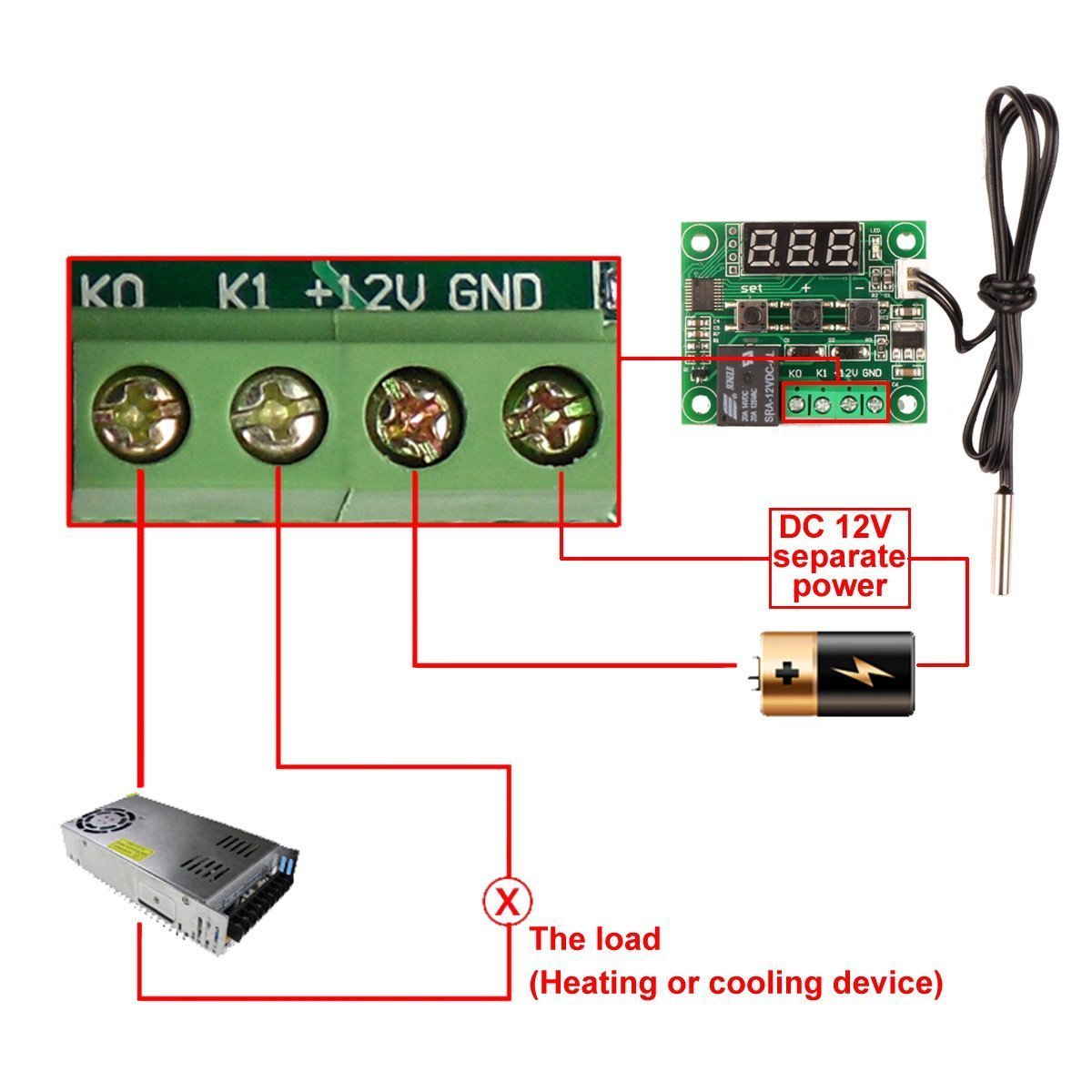

  Usa: Collega la potenza e il carico, il controller pu funzionare, ora visualizza la temperatura misurata. Premi il pulsante SET, il display sfarfallio, premi i tasti ‘+ -‘ per impostare la temperatura desiderata, quindi premi il tasto ‘SET’ per confermare e restituire, in questo momento il controller eseguir automaticamente il rel on o off. Si prega di assicurarsi che la connessione sia corretta.

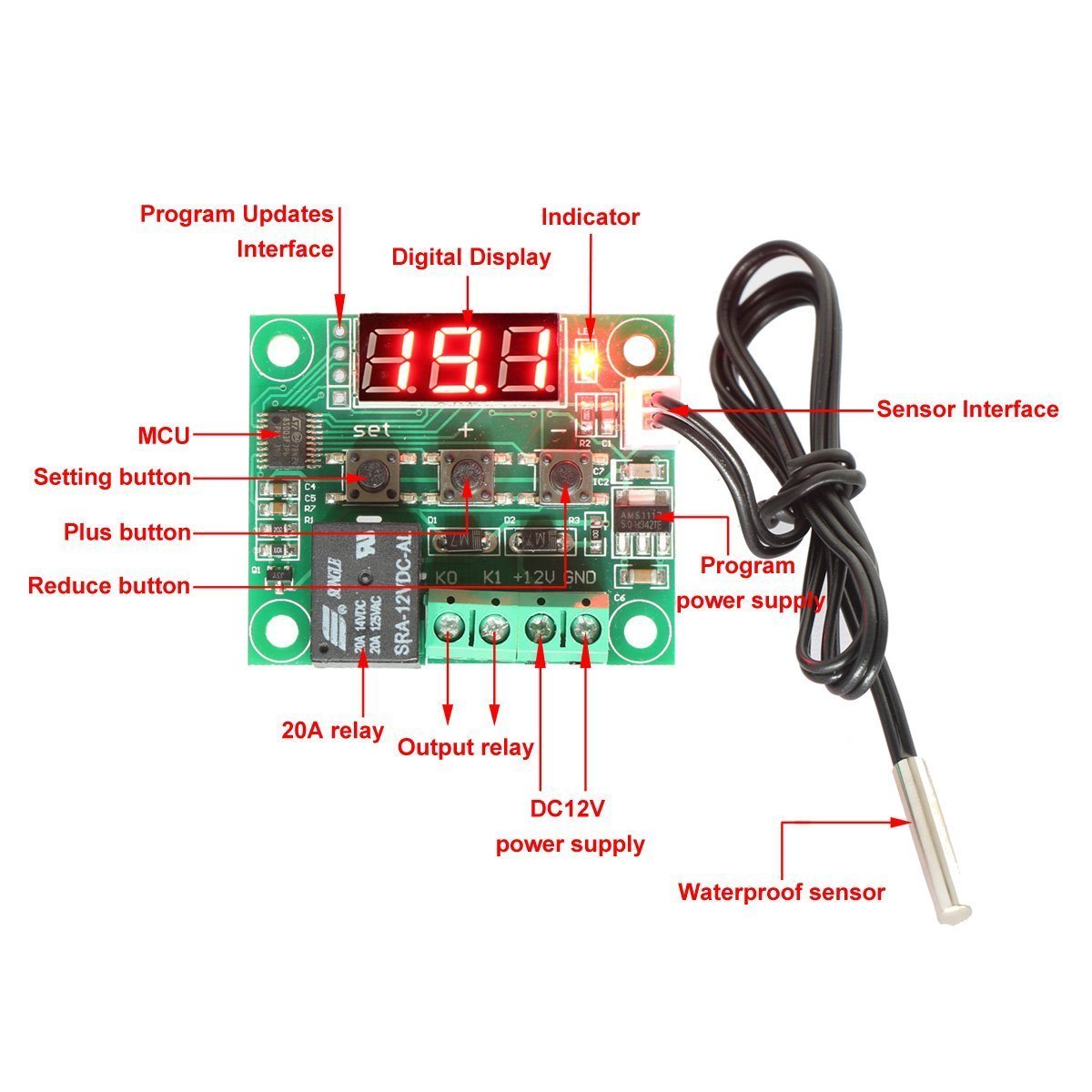

  Indicatore: quando spento, il rel aperto, quando acceso, il rel chiuso.
  Tubo digitale: quando mostra ‘LL’, il sensore aperto. quando mostra ‘HH’, la temperatura fuori dal campo di misura, il rel si spegner . quando mostra ‘—‘, ora protegge dalle alte temperature.

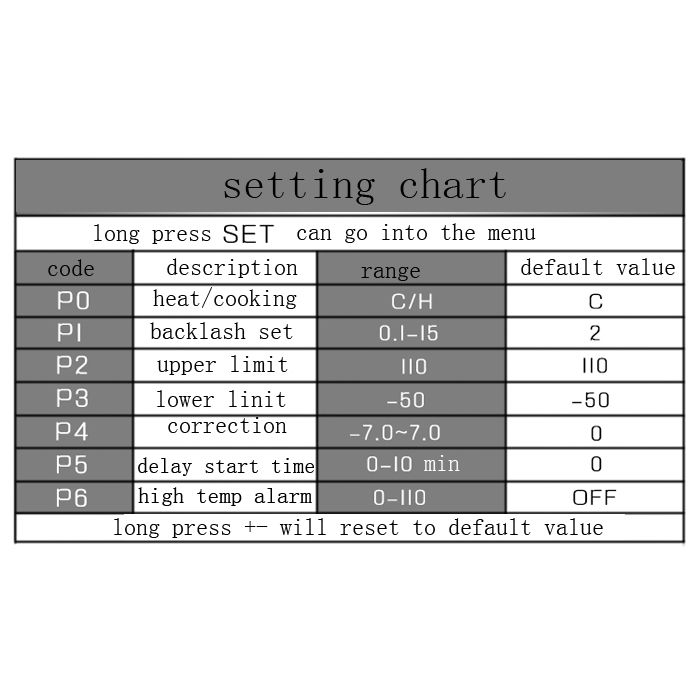

  Metodo di impostazione dei parametri: Premere a lungo SET 5 secondi per accedere alle impostazioni del menu principale, premere i tasti ‘+ -‘ per commutare P0 … P8. premere a lungo SET o 10 secondi senza attivit chiave che confermer e restituir .

• Sensor Cable:Yes, NTC 10K 0.5% thermistor
• Size: 48*40mm

2. how to use instruction:

Tutorial: Come usare Modulo Digitale XH-W1209 Termostato

Il modulo digitale XH-W1209 è un termostato a relè che consente di controllare l’attivazione di dispositivi elettrici in base alla temperatura ambiente. È ideale per progetti DIY come sistemi di riscaldamento automatico o regolazione della ventilazione. Questo modulo è perfetto per maker principianti e intermedi che desiderano automatizzare il controllo delle temperature in vari ambienti.

Cosa serve

• Arduino Uno
• Cavo USB A-Micro B
• Alimentatore 12V DC

Passi

1. Collegare l’alimentazione del modulo XH-W1209 con un alimentatore 12V DC.
2. Connettere il modulo Arduino al computer tramite cavo USB.
3. Scaricare e installare la libreria necessaria per gestire i relè su Arduino IDE.
4. Aprire uno sketch esistente o creare uno nuovo in Arduino IDE, includendo la libreria del relè.
5. Configurare lo sketch con le impostazioni di temperatura desiderate (-50 a 110°C).
6. Collegare i pin digitali dell’Arduino al modulo XH-W1209 come specificato nel datasheet.
7. Compilare e caricare il codice sorgente sul microcontrollore Arduino.
8. Testare l’attivazione del relè in base alla temperatura ambiente.

Codice di esempio

RelayControl relay(7); // definisce la porta digitale collegata al relè
void setup() {
  Serial.begin(9600);
}
void loop() {
  int temp = readTemperature(); // verifica sul datasheet come leggere la temperatura dal modulo XH-W1209
  if (temp > 30) { // esempio di soglia, verificare sul datasheet il range della temperatura del modulo
    relay.on();
  } else {
    relay.off();
  }
}

Mini-progetto

Progettare un sistema di riscaldamento automatico per una piccola serre o un acquario. Configurare lo sketch Arduino in modo che il relè attivi una lampada di calore quando la temperatura scende sotto i 20°C e la disattivi quando supera i 30°C.

Errori comuni

• Utilizzare tensione non conforme ai requisiti del modulo XH-W1209.
• Configurare lo sketch senza verificare le specifiche di temperatura del modulo sul datasheet.
• Collegare il relè a carichi elettrici superiori alla sua capacità (10A).
• Non testare adeguatamente la connettività tra Arduino e il modulo XH-W1209.

Accessori consigliati

• Arduino Uno R3
• Cavo USB A-Micro B
• Alimentatore 5V DC per Arduino
• Termometro digitale

Domande frequenti

Come posso configurare la temperatura di attivazione del relè?
Nello sketch, definisci le condizioni in cui il relè deve essere attivato o disattivato basandosi sui valori letti dal modulo XH-W1209.

Il mio dispositivo elettrico non risponde al controllo del relè.
Verifica che la tensione di alimentazione sia corretta e che il carico elettrico non superi i 10A. Controlla anche le connessioni tra Arduino e il modulo XH-W1209.
