Modulo 8 LED Rossi 5mm Indipendenti per Arduino

Descrizione

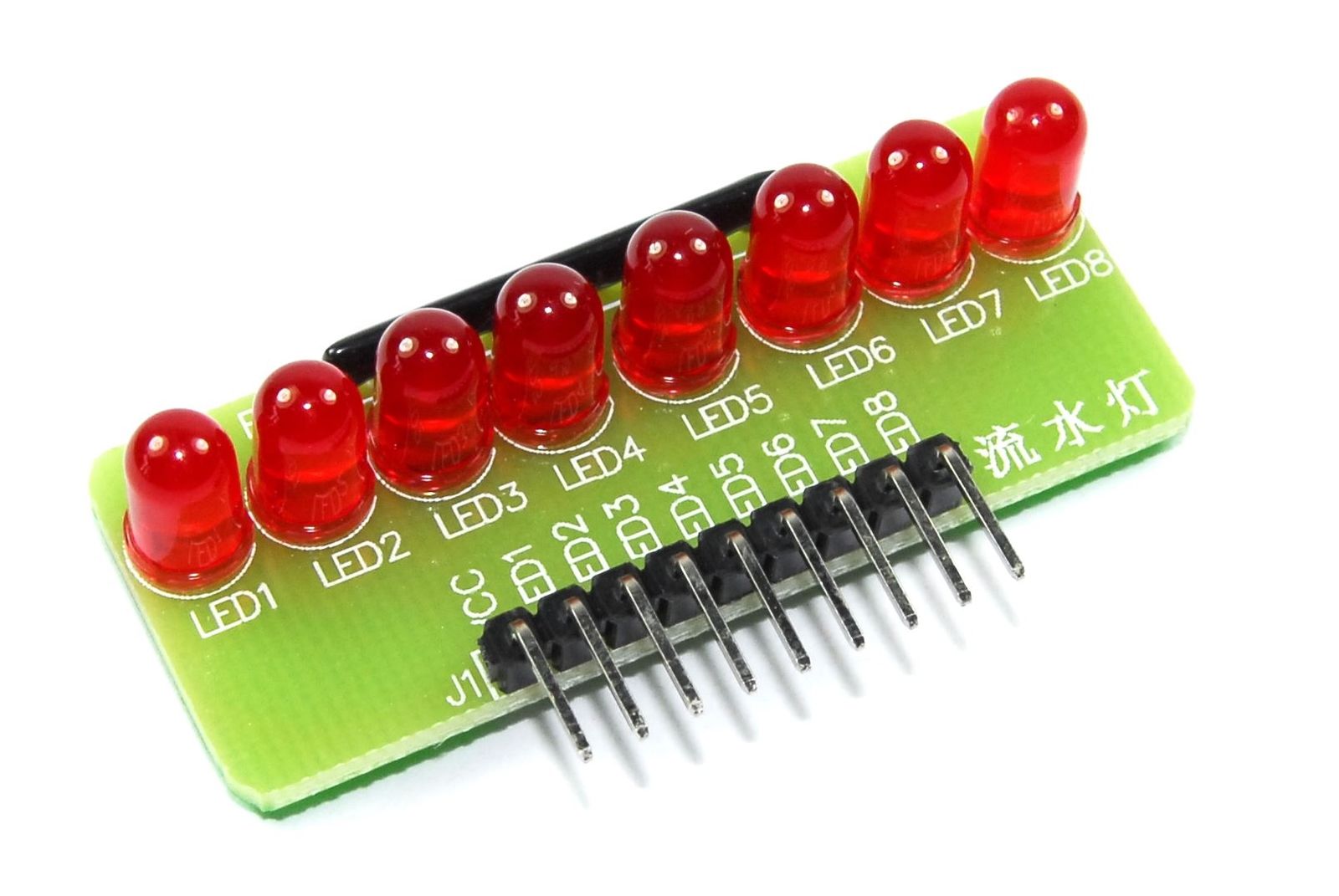

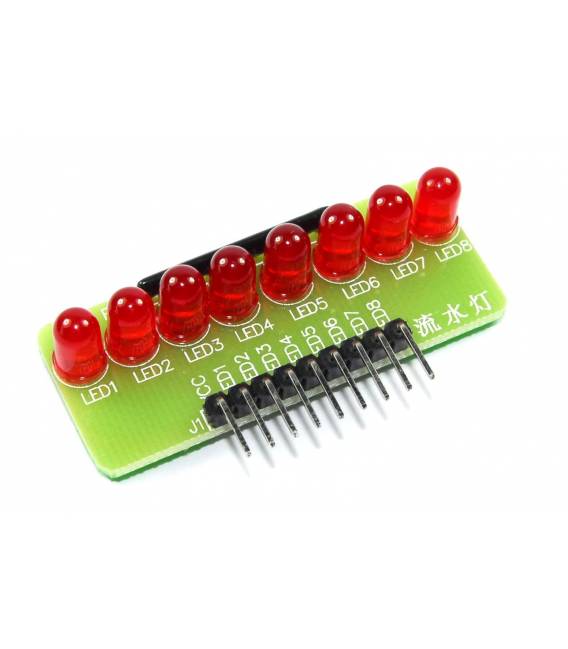

Modulo 8 LED Rossi 5mm Indipendenti per Arduino

Il modulo contiene 8 LEDs indipendenti, il modulo trova impiego come display di informazioni, queste possono essere:
– Stato di segnali
– Risposte a stimoli ricevuti dal programma
– Visualizzazioni di numeri in formato binario
– Forme di visualizzazione di livelli (vedi potenziometro)

Specifiche tecniche:
– 8 LEDs indipendenti
– LED connessi a catodo comune
– Tensione fino a 5 V con led che hanno la resistenza interna, oppure tensioni pi alte con resistenza di limitazione di corrente esterna

Modalit di connessione:
1. Un connettore da 9 pin spaziati 2.54
a. Pin-1 Tensione di Alimentazione
b. Pin-2 Catodo del LED-1
c. Pin-3 Catodo del LED-2
d. Pin-4 Catodo del LED-3
e. Pin-5 Catodo del LED-4
f. Pin-6 Catodo del LED-5
g. Pin-7 Catodo del LED-6
h. Pin-8 Catodo del LED-7
i. Pin-9 Catodo del LED-8

Dettagli:

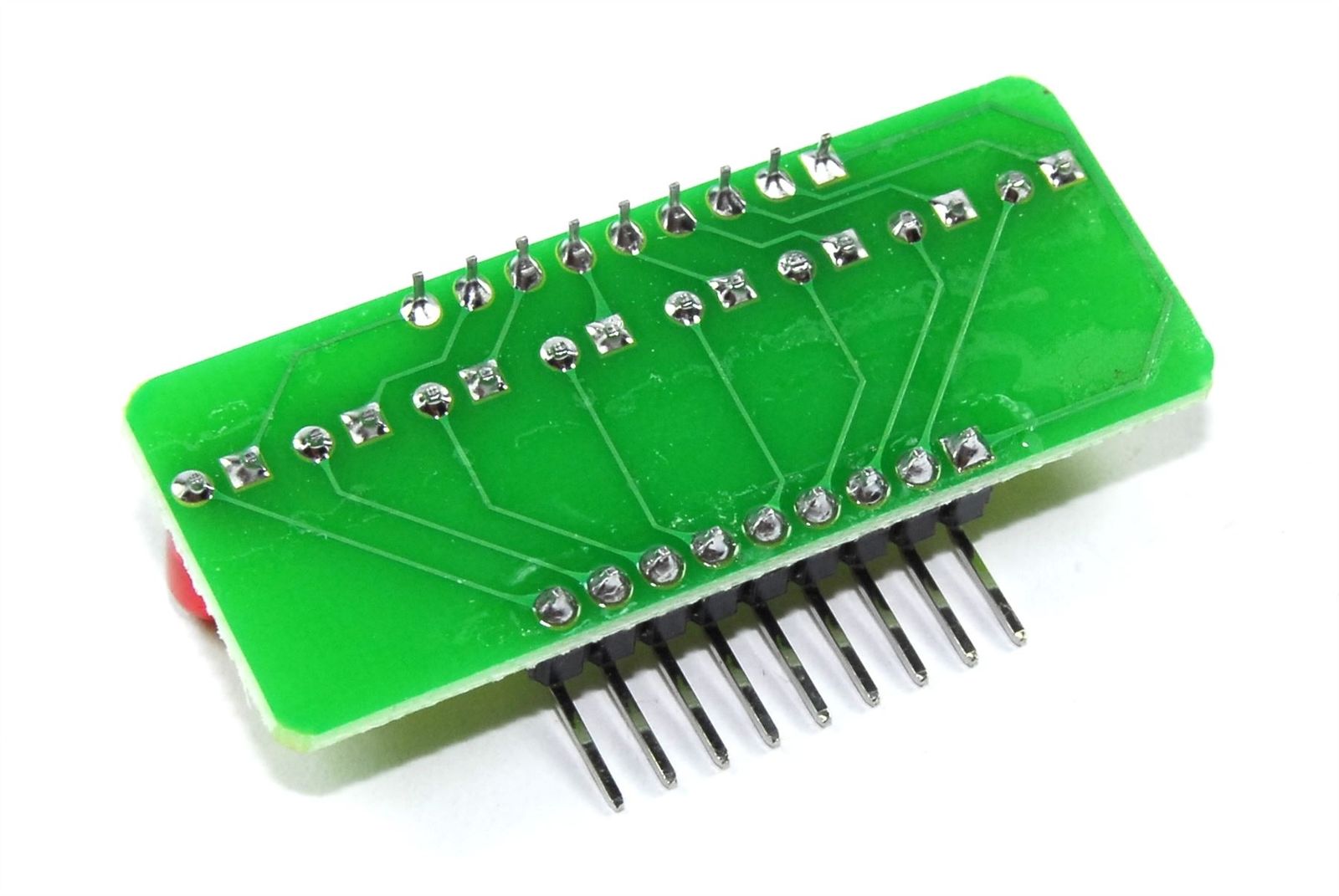

1.PCB Dimensioni: 47mm (lunghezza) * 19mm (W) * 1.6mm (spessore)

2.LED: diodo rosso-rosso rosso di 5mm

3. Resistenza all’esclusione di 470 ohm

Lista di spedizione:

1.PCB una piastra vuota

9 del diodo di emissione di luce rossa di 2.5mm (l’extra di ricambio)

3.470 Ohm un’esclusione di 9 piedi

4. 9P il looper della singola riga (passo 2.54mm)

Abbiamo disponibili datasheet di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e lo pubblicheremo il prima possibile nel nostro sito.

Tutorial: Come usare Modulo 8 LED Rossi Indipendenti

Il modulo di 8 LED rossi indipendenti è ideale per principianti e maker che desiderano aggiungere indicatori visivi ai loro progetti Arduino. Questo componente può essere utilizzato per visualizzare vari stati o condizioni del dispositivo.

Cosa serve

• Arduino Uno
• Cavo USB tipo B
• Pin di alimentazione

Passi

1. Collegare il modulo LED al pin 2 dell’Arduino (verifica sul datasheet per la corretta posizione dei pin).
2. Verificare che l’alimentazione del modulo sia collegata alla fonte adeguata (+5V e GND) sull’Arduino.
3. Aprire Arduino IDE e caricare lo sketch fornito nel tutorial.
4. Configurare il tempo di accensione/discesa per ogni LED nel codice (verifica sul datasheet).
5. Testare l’accensione/disattivazione dei singoli LED secondo la logica del progetto.
6. Modificare il codice per implementare funzionalità più complesse come sequenze di accensione o effetti speciali.
7. Implementare un sensore (come un pulsante) per controllare l’accensione/disattivazione dei LED.
8. Verifica che i LED rispondano correttamente ai comandi del sensore.

Codice di esempio

const int ledPins[] = {2, 3, 4, 5, 6, 7, 8, 9};

void setup() {
  for(int i=0; i<sizeof(ledPins)/sizeof(ledPins[0]); i++){
    pinMode(ledPins[i], OUTPUT);
  }
}

void loop() {
  digitalWrite(ledPins[0], HIGH); // Accende il primo LED
  delay(1000);
  digitalWrite(ledPins[0], LOW); // Spegne il primo LED
}

Mini-progetto

Crea un display temporizzato con i LED che lampeggiano in sequenza per indicare l’ora o le condizioni del dispositivo.

Errori comuni

• Assicurarsi di non collegare la parte anodica (lunga) e catodica (corta) dei LED al contrario.
• Verificare che il modulo sia correttamente alimentato.
• Controllare i pin usati per controllare l’accensione/disattivazione dei LED.
• Assicurarsi di caricare lo sketch prima di testare le funzionalità del modulo.

Accessori consigliati

• Modulo Pulsante
• Modulo Display LCD
• Modulo RTC (Real Time Clock)
• Sensori di movimento

Domande frequenti

Il LED non si accende.
Verifica la connessione dei pin e l’alimentazione del modulo.

Come posso controllare più moduli?
Utilizza i pin digitali rimanenti per collegare altri moduli.

Posso usare LED di diversa intensità luminosa con questo modulo?
Sì, ma assicurati che la corrente massima del modulo sia sufficiente.
