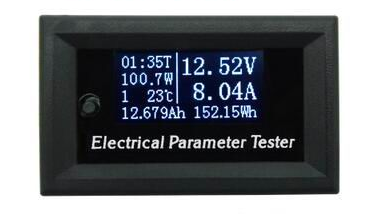

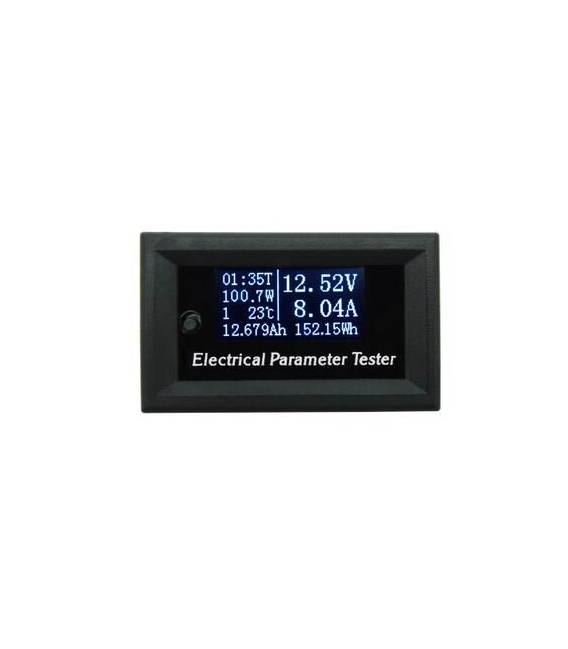

Moduilo Tester Multifunzione 7 in 1 33V 10A con Schermo Oled

Descrizione

Cos’è

Il modulo tester multifunzione 7 in 1 con schermo OLED è uno strumento essenziale per i maker e gli appassionati di elettronica che desiderano controllare e testare circuiti elettronici. Con un’ampia gamma di funzionalità, questo modulo offre una soluzione completa per eseguire vari tipi di test.

Caratteristiche

• 7 funzioni integrate in un singolo modulo
• Voltmetro con scala fino a 33V
• Megohmmetro e ohmmetro
• Continuità tester
• Detectore di conduttanza
• Controllo della corrente continua fino a 10A
• Schermo OLED per la visualizzazione dei dati

A cosa serve

Idealmente utilizzato sia da principianti che da esperti, questo modulo tester può essere integrato con Arduino o ESP per creare sistemi di monitoraggio automatico. È particolarmente utile per testare e verificare la corretta funzionalità dei circuiti elettronici.

Tutorial: Come usare Modulo Tester Multifunzione 7 in 1

Il modulo tester multifunzione è uno strumento essenziale per i maker che desiderano controllare e testare circuiti elettronici. Con un’ampia gamma di funzioni, incluso il controllo del voltaggio, corrente continua e alternata, resistenza, continuità e conduttanza, questo modulo è ideale sia per principianti che per esperti.

Cosa serve

• Arduino Uno o compatibile
• Cavo USB
• Connessione di prova

Passi

1. Collegare il modulo tester alla porta seriale dell’Arduino tramite un cavo USB.
2. Scaricare e caricare lo sketch Arduino fornito per interagire con il modulo.
3. Configurare l’interfaccia OLED del modulo in base alle necessità di test.
4. Selezionare la funzione desiderata (voltaggio, corrente, resistenza, ecc.) utilizzando i tasti sul modulo.
5. Collegare il componente da testare ai punti di connessione del modulo tester.
6. Leggere e interpretare le letture sullo schermo OLED.
7. Verifica la precisione delle misurazioni confrontandole con strumenti di riferimento.
8. Ricordati sempre di disconnettere i componenti prima di cambiare funzione.

Codice di esempio

// Includere la libreria per l'OLED
#include <Wire.h>
#include <Adafruit_SSD1306.h>
// Configurazione del modulo OLED
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
void setup() {
display.begin(SSD1306_I2C_ADDRESS, Wire); // Inizializza lo schermo OLED
display.display();}
void loop() { // Ciclo principale di lettura e visualizzazione dati}

Mini-progetto

Creare un sistema di monitoraggio automatico per circuiti elettronici. Collega il modulo tester a un Arduino che invia le letture via WiFi o Bluetooth.

Errori comuni

• Non caricare lo sketch corretto su Arduino.
• Collegare i componenti senza selezionare la funzione corretta.
• Omettere di verificare l’accuratezza delle misurazioni.
• Usare il modulo in condizioni elettriche non sicure.

Accessori consigliati

• Arduino Uno
• Cavo USB A-MicroB
• Connessione di prova
• Resistenze da 10 ohm a 1M ohm

Domande frequenti

Qual è la tensione massima che il modulo può misurare?
Verifica sul datasheet.

Come posso caricare lo sketch su Arduino?
Usa l’IDE Arduino e collegalo tramite USB.

Il modulo OLED non si accende, cosa fare?
Controlla la connessione di alimentazione e i cavi.
