MCP2515 CAN Bus Modulo TJA1050 Ricevitore Protocollo SPI

Descrizione

Cos’è

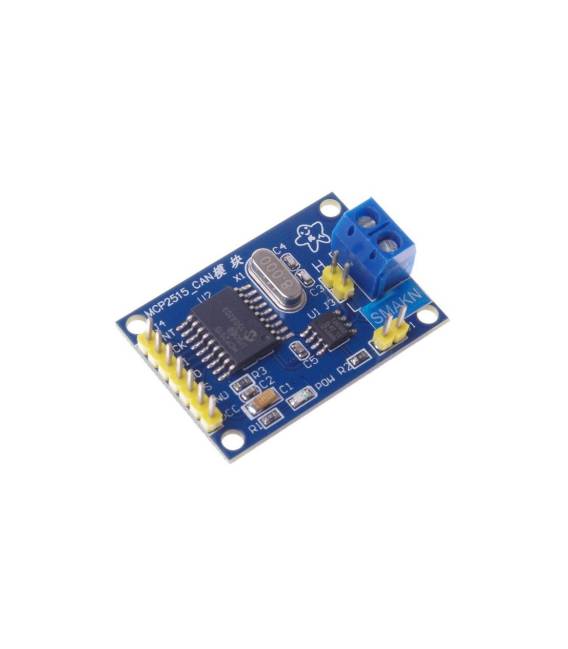

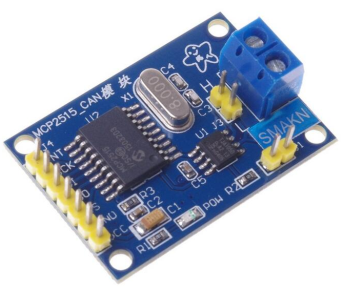

Il modulo MCP2515 CAN Bus include il ricevitore TJA1050 e funziona con protocollo SPI. È un componente essenziale per inviare e ricevere dati in reti CAN.

Caratteristiche

• Contiene il microcontrollore MCP2515
• Include il ricevitore TJA1050
• Protocollo di comunicazione SPI
• SKU: ARD006380
• Prezzo: 5.84 €

A cosa serve

Il modulo MCP2515 CAN Bus permette di gestire il protocollo CAN (Controller Area Network) molto utilizzato in applicazioni automobilistiche e industriali. Può essere collegato a un microcontrollore come Arduino per la gestione di reti CAN.

Tutorial: Come usare MCP2515 CAN Bus Modulo

Il modulo MCP2515 CAN Bus è un componente essenziale per chiunque desideri inviare e ricevere dati in reti CAN. Questo modulo, connesso a un microcontrollore come Arduino, permette di gestire il protocollo CAN (Controller Area Network) che è molto utilizzato nelle applicazioni automobilistiche e industriali.

Cosa serve

• Arduino Uno o compatibile
• Cavo USB per connettere l’Arduino al computer
• Breadboard
• Connessione CAN

Passi

1. Collegare il modulo MCP2515 a un Arduino Uno utilizzando i pin SPI corrispondenti (MISO, MOSI, SCK, SS) e VCC/GND.
2. Verifica la configurazione dei pin del modulo MCP2515 in base al datasheet per garantire che tutti i collegamenti siano corretti.
3. Installa il librario CAN Bus SPI (o simile) nel tuo IDE Arduino. Puoi trovarlo su GitHub o altri repository di codice aperto.
4. Carica lo sketch esempio fornito dal librario sul tuo Arduino per testare la connessione e l’invio/ricezione dei dati CAN.
5. Configura il modulo MCP2515 tramite i comandi SPI specificati nel datasheet del componente.
6. Verifica che le impostazioni di bitrate (bitrate) siano corrette in base alle tue esigenze di comunicazione CAN.
7. Se necessario, aggiungi un circuito per la protezione ESD elettronica ai pin CAN del modulo MCP2515.
8. Testa il funzionamento completo con altri dispositivi che supportano il protocollo CAN.

Codice di esempio

// Includi il librario CAN Bus SPI
#include <CAN.h>
// Configura il canale CAN e inizializza il modulo MCP2515
void setup() {
can.begin();
can.setBitrate(CAN_500KBPS);
}

void loop() {
can.sendMsgBuf((uint8_t *)
