Kit ricetrasmettitore RX TX 315MHz Modulo Trasmissione wireless 315M ARDUINO

Descrizione

Ecco una descrizione completa del modulo Kit ricetrasmettitore RX TX 315MHz per comunicazione wireless, insieme a una guida dettagliata per l’uso con Arduino, con esempi pratici e codice.

---

🔧 Descrizione del Modulo Kit Ricetrasmettitore RX TX 315MHz

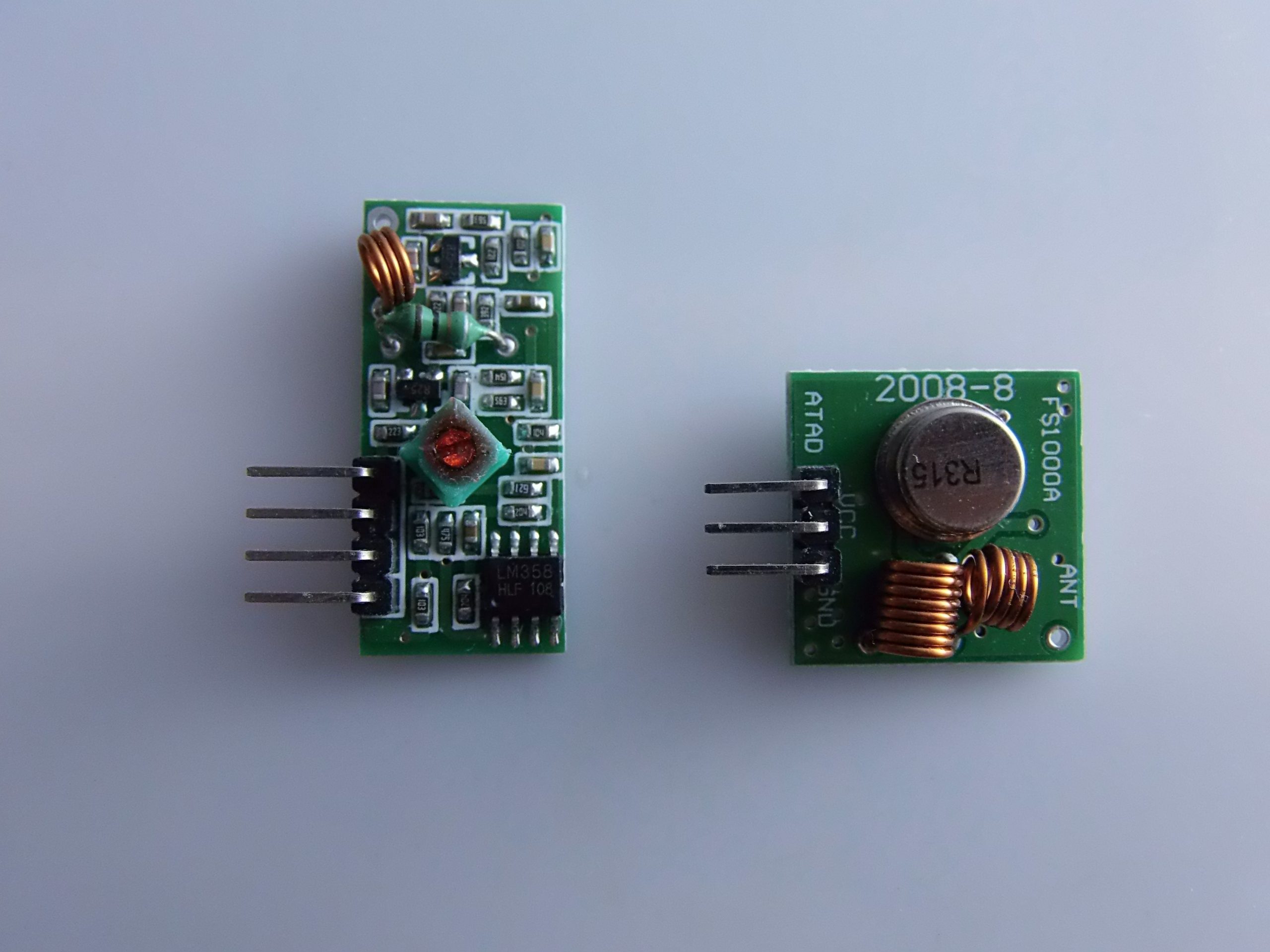

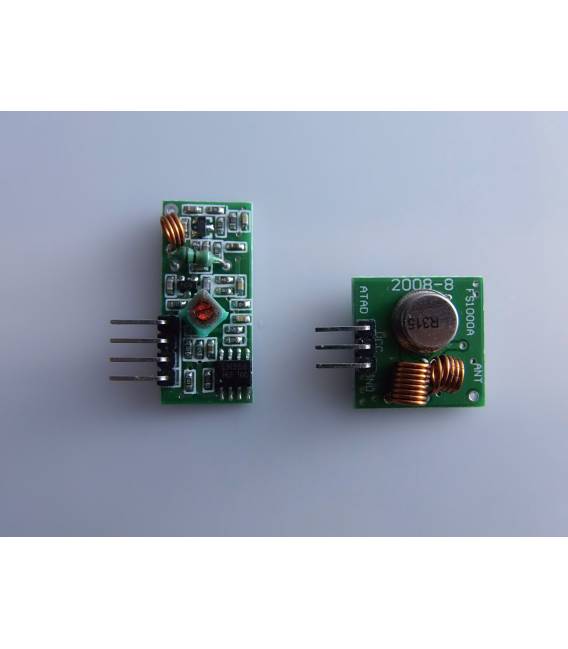

📦 Componenti Inclusi:

• 1x Modulo Trasmettitore (TX) 315MHz
• 1x Modulo Ricevitore (RX) 315MHz

📡 Specifiche Tecniche

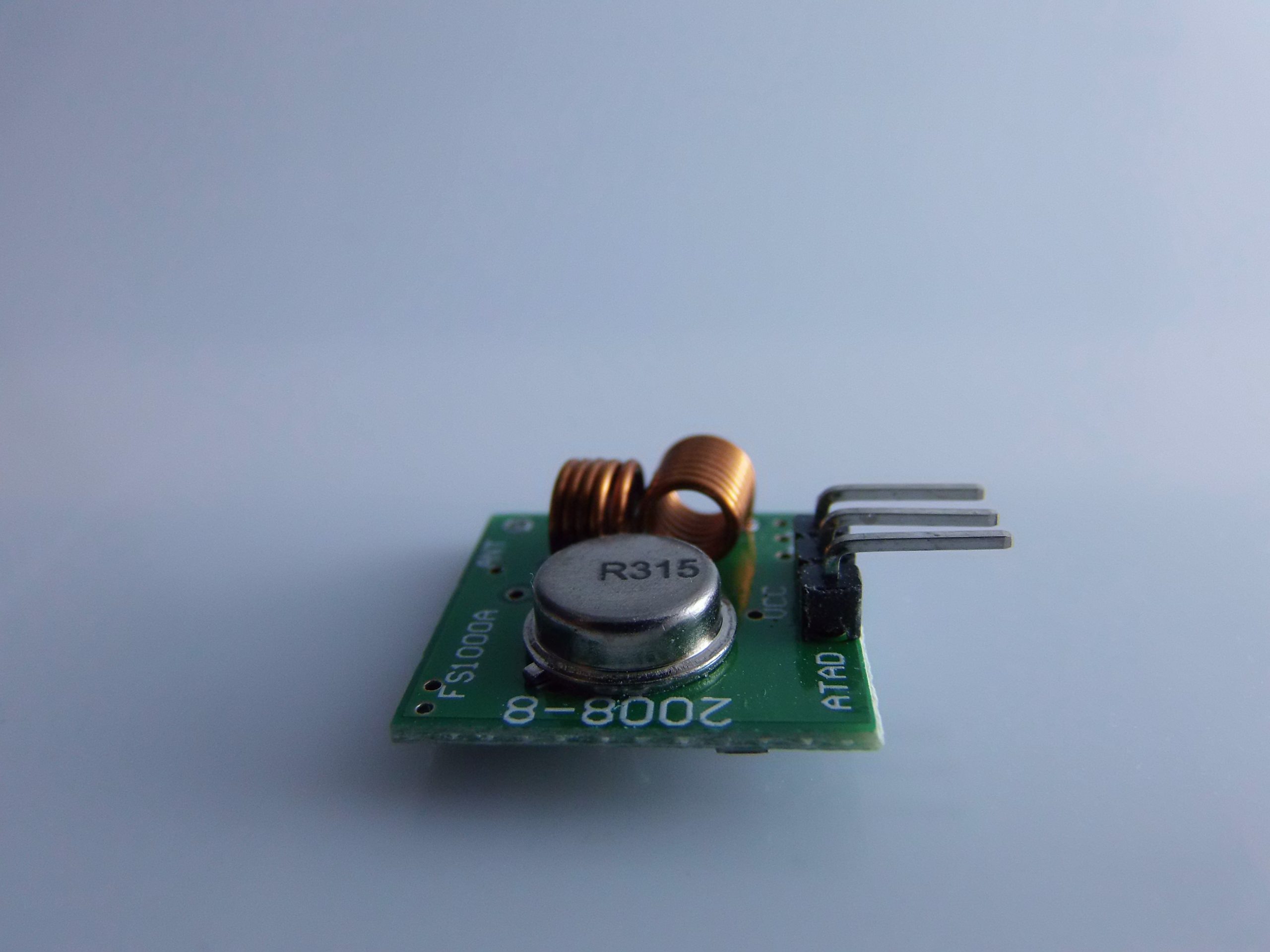

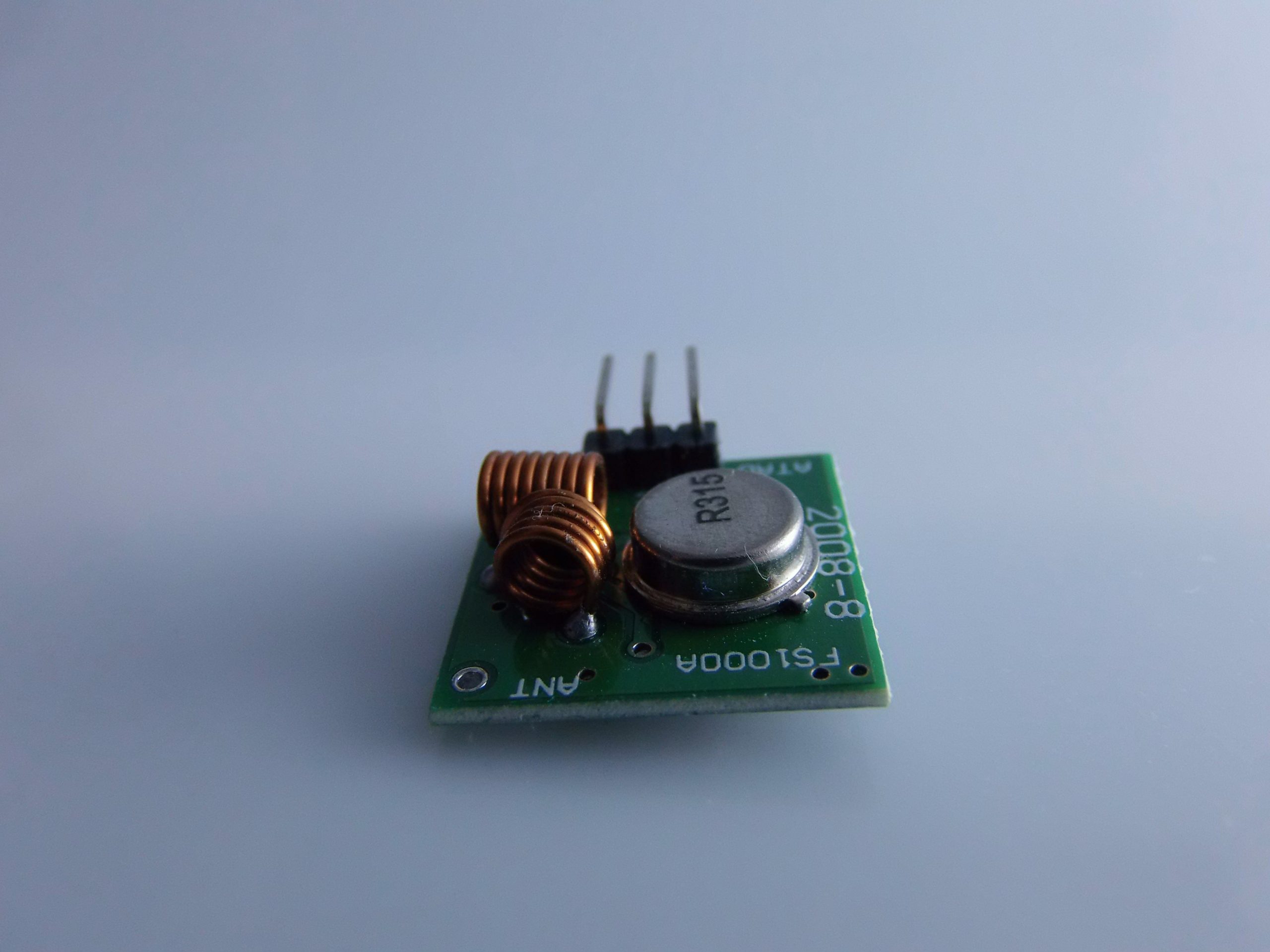

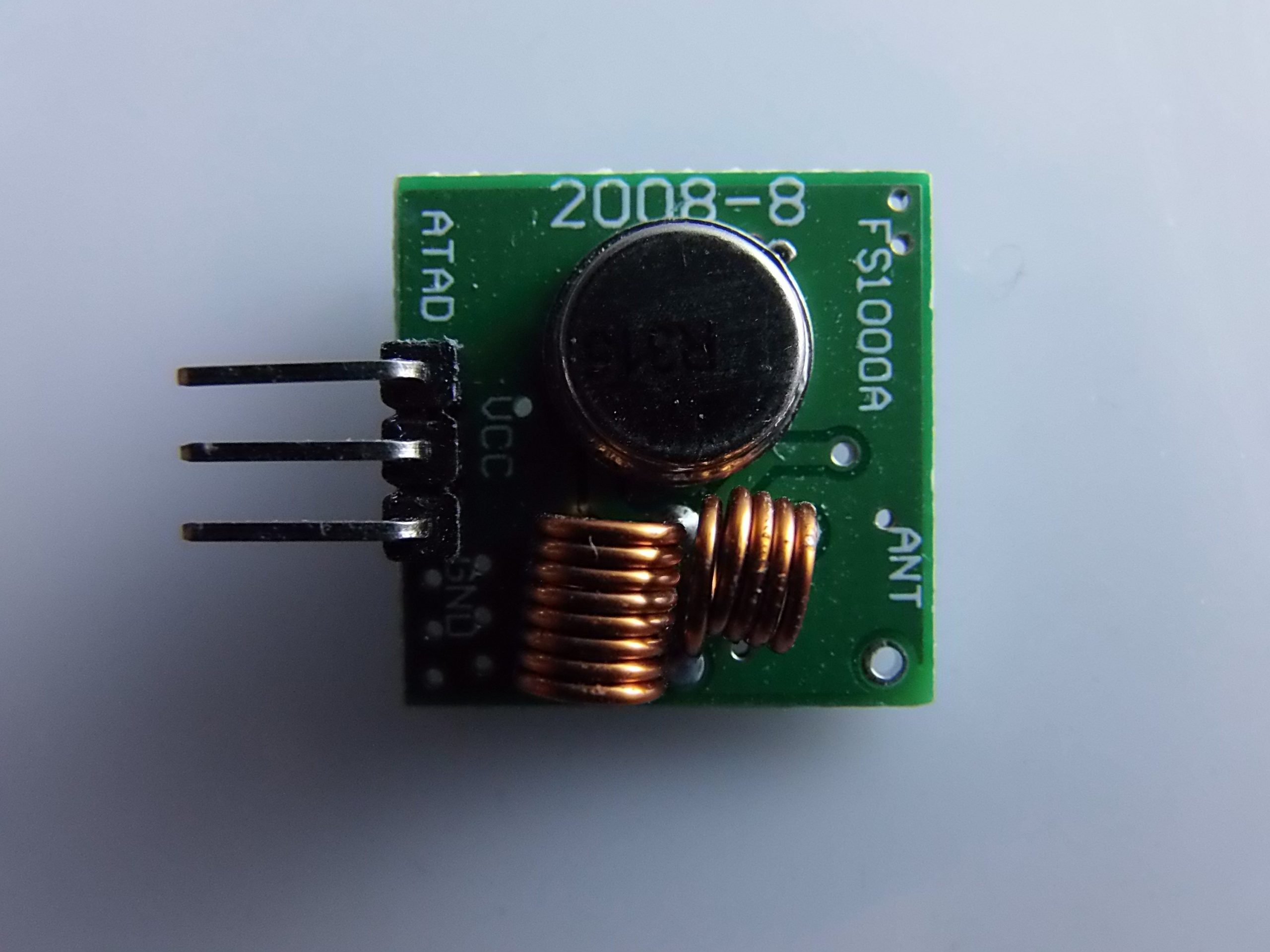

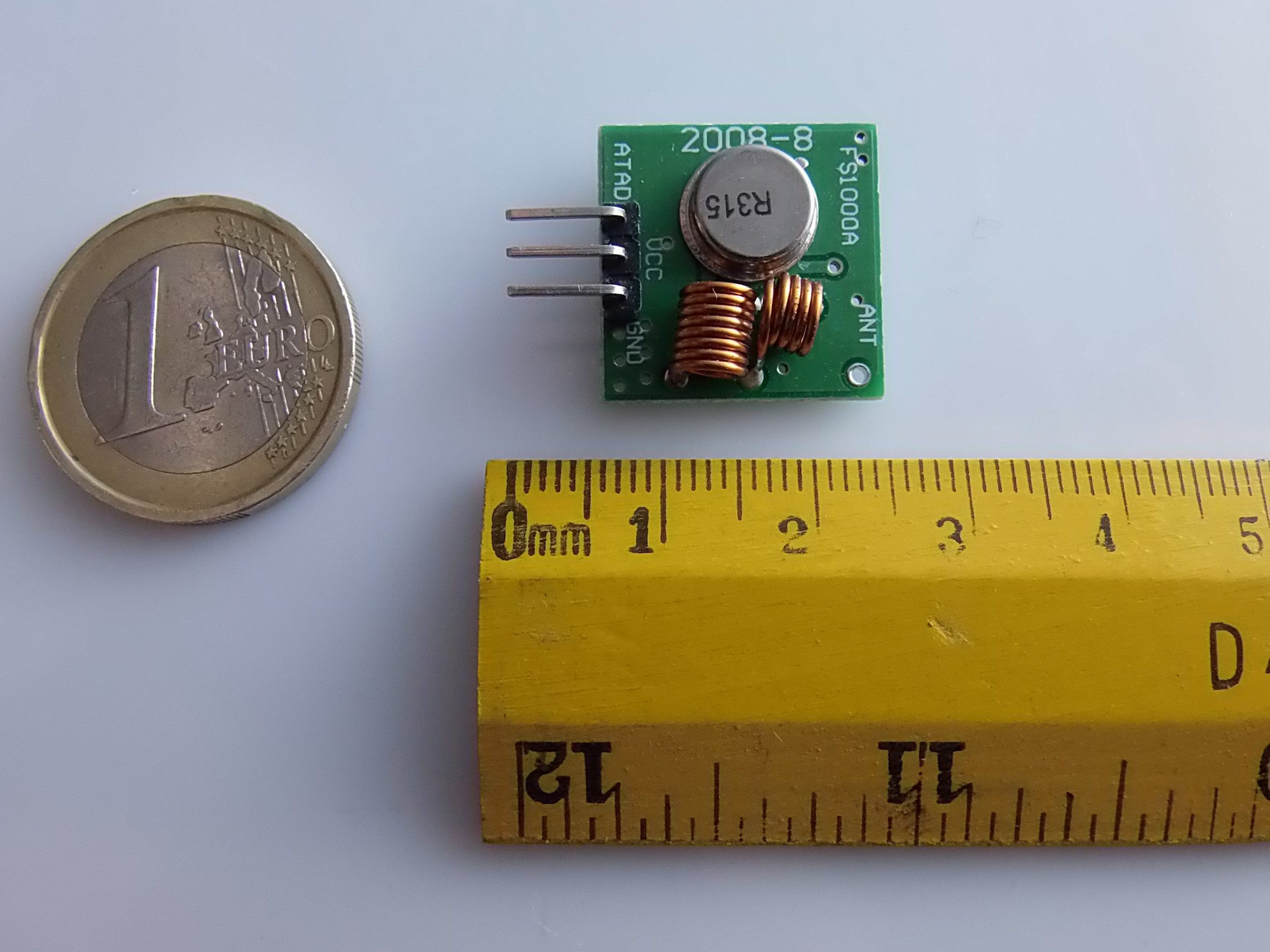

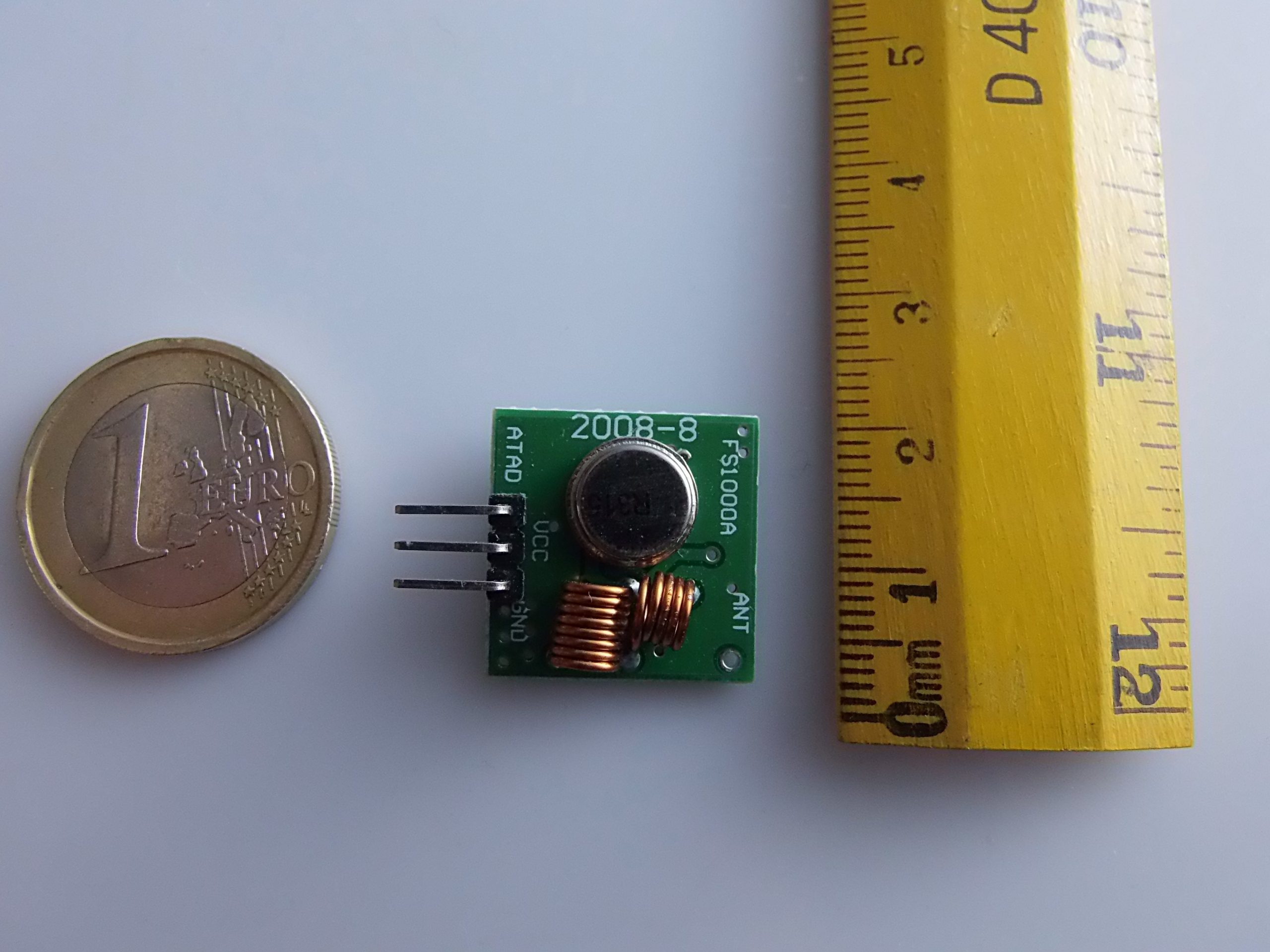

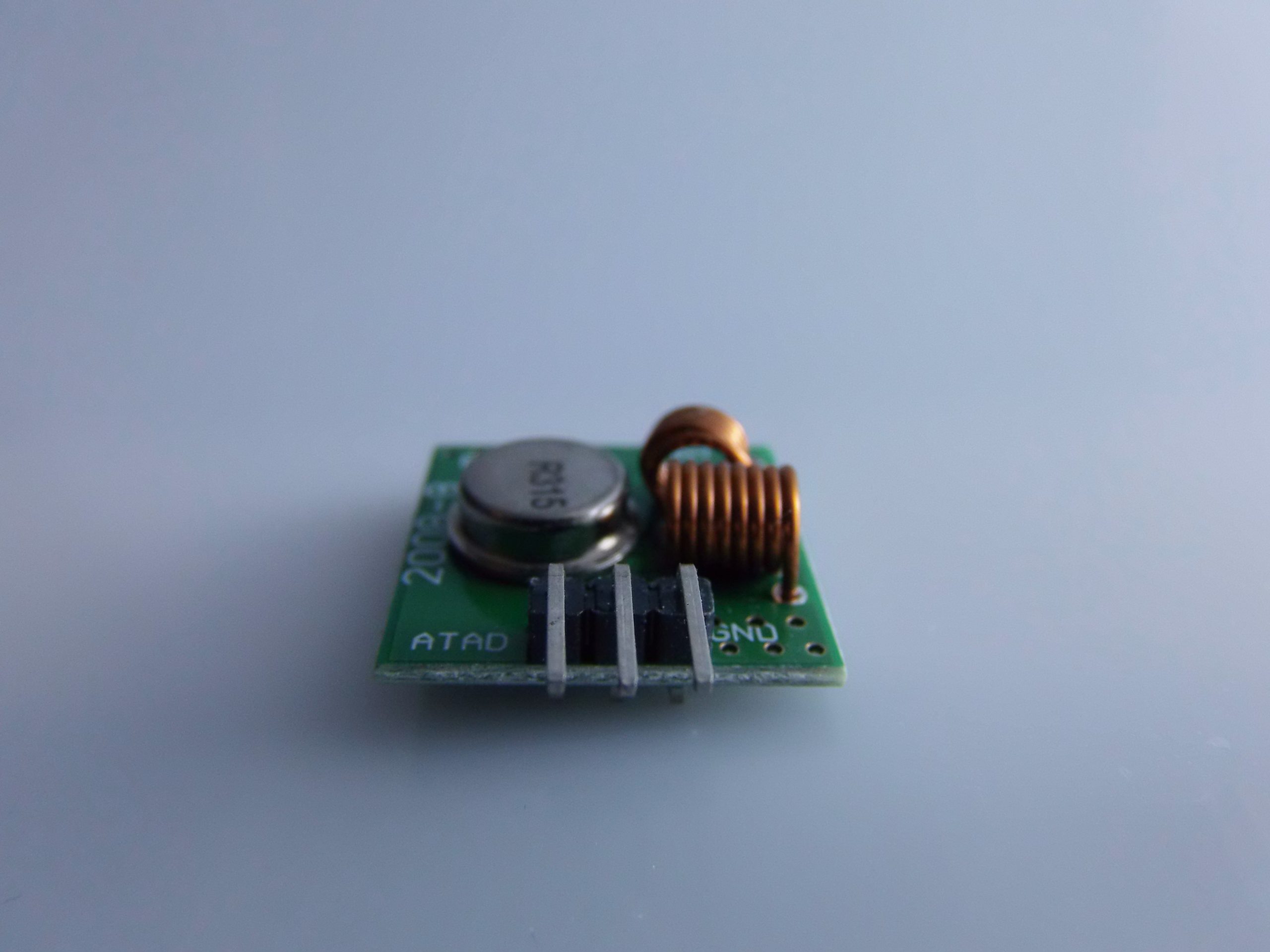

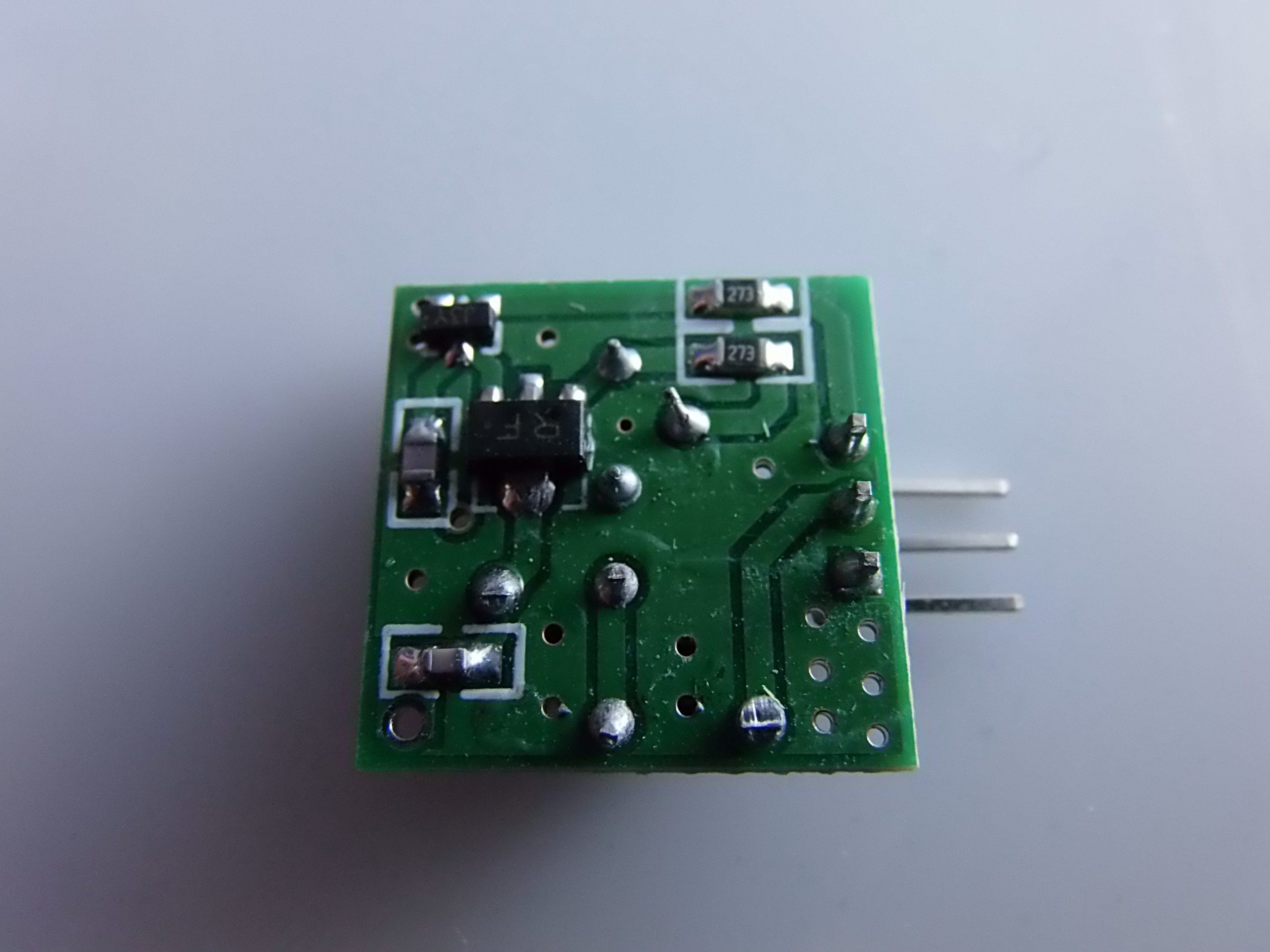

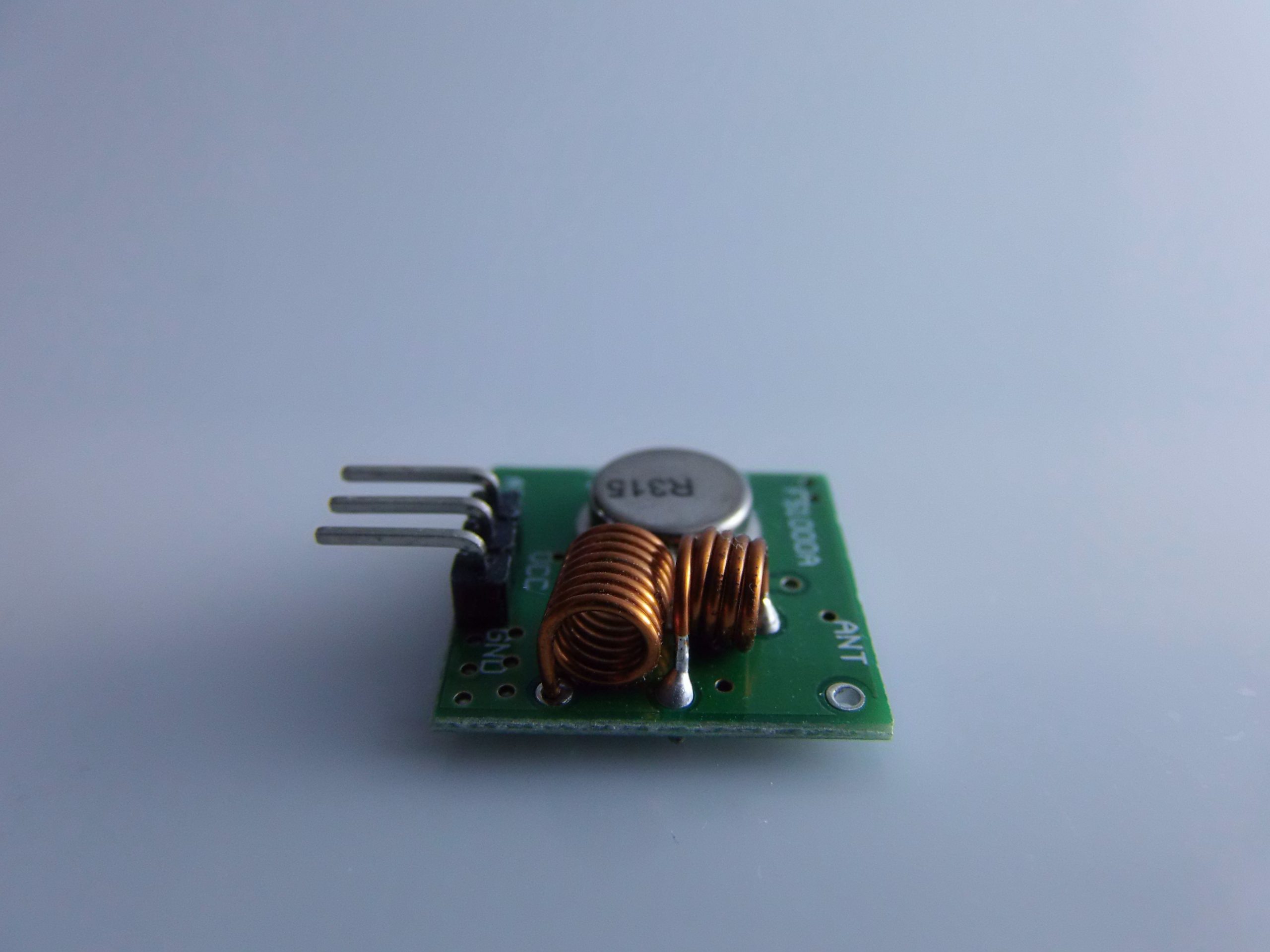

Modulo Trasmettitore (TX):

• Frequenza di lavoro: 315MHz
• Tensione di alimentazione: 3–12V DC
• Corrente di funzionamento: ~10mA @ 5V
• Distanza di trasmissione: 50-100 metri in spazi aperti
• Potenza di uscita: ≤ 10mW
• Velocità di trasmissione: fino a 4Kbps

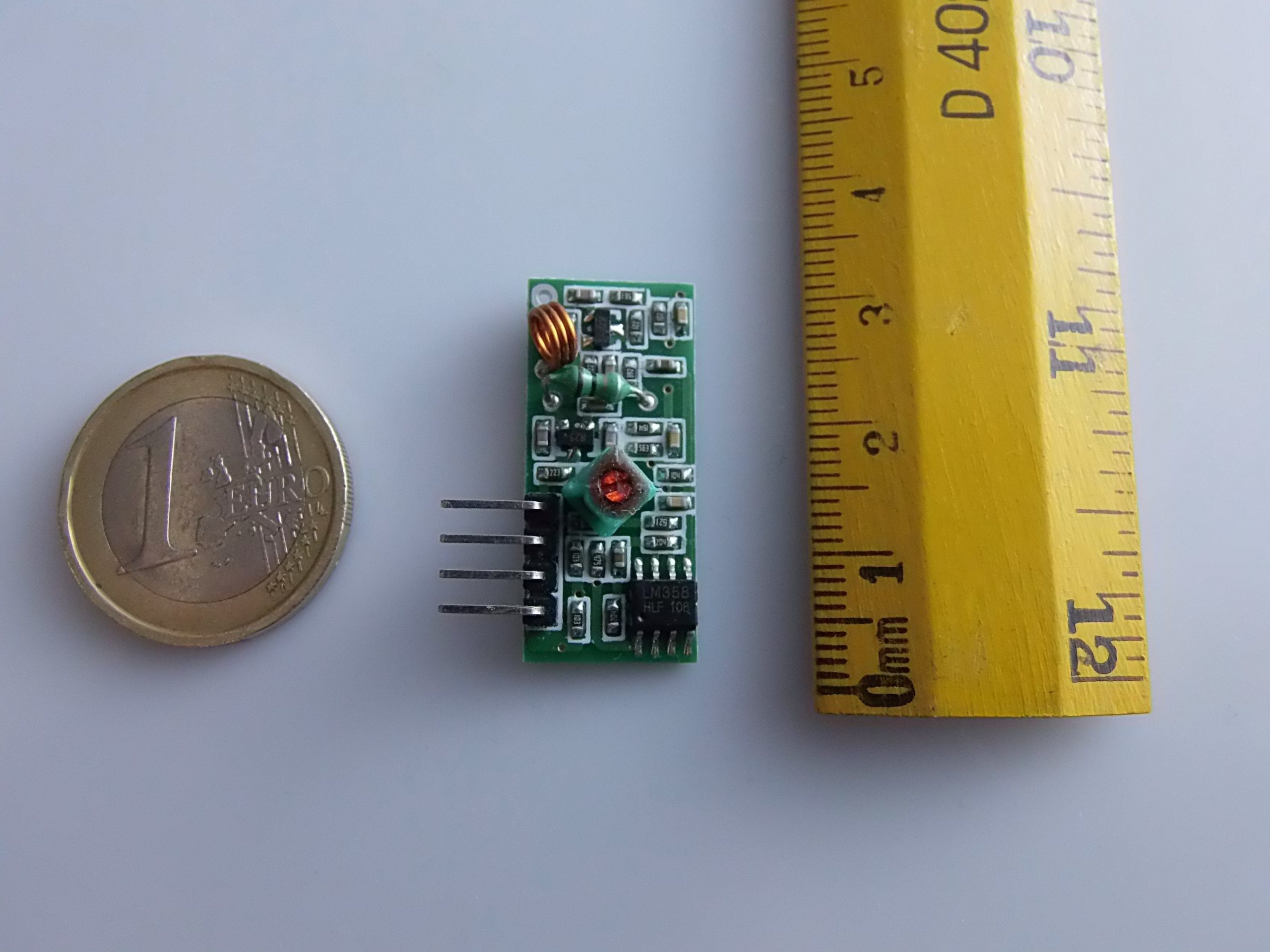

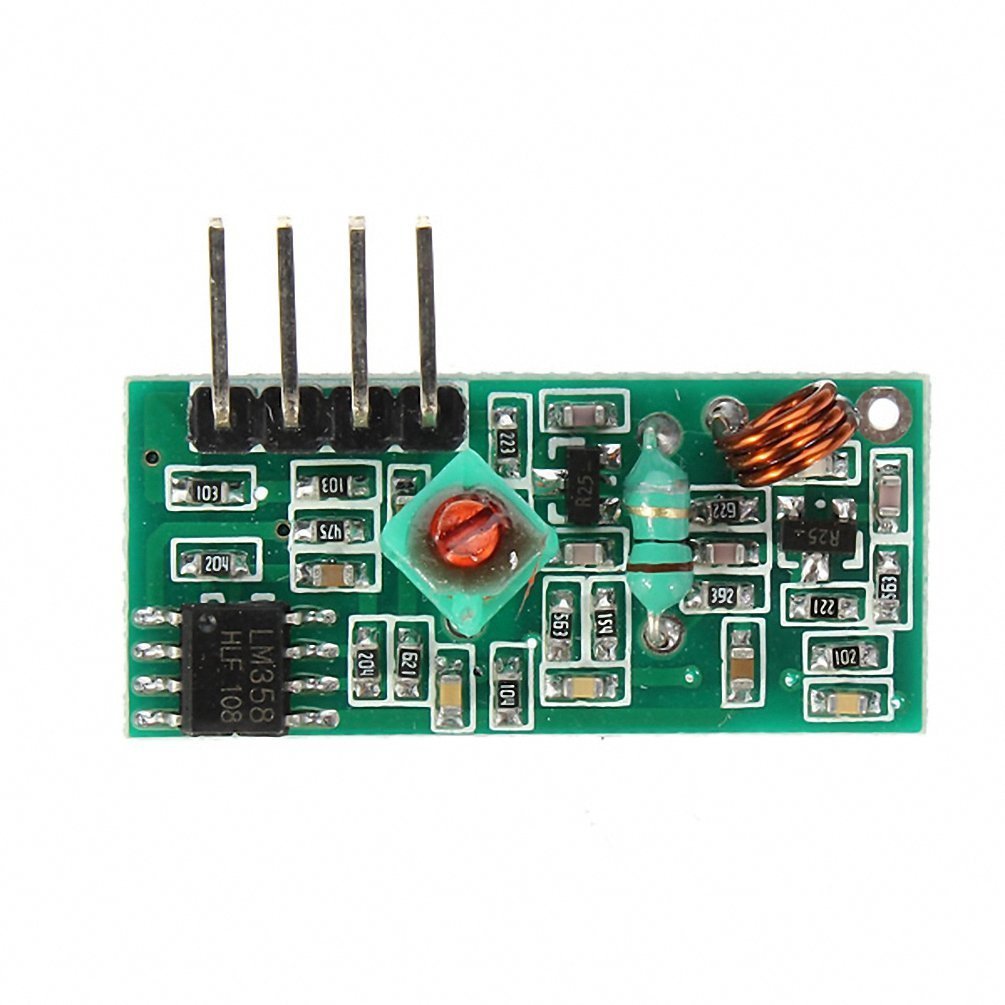

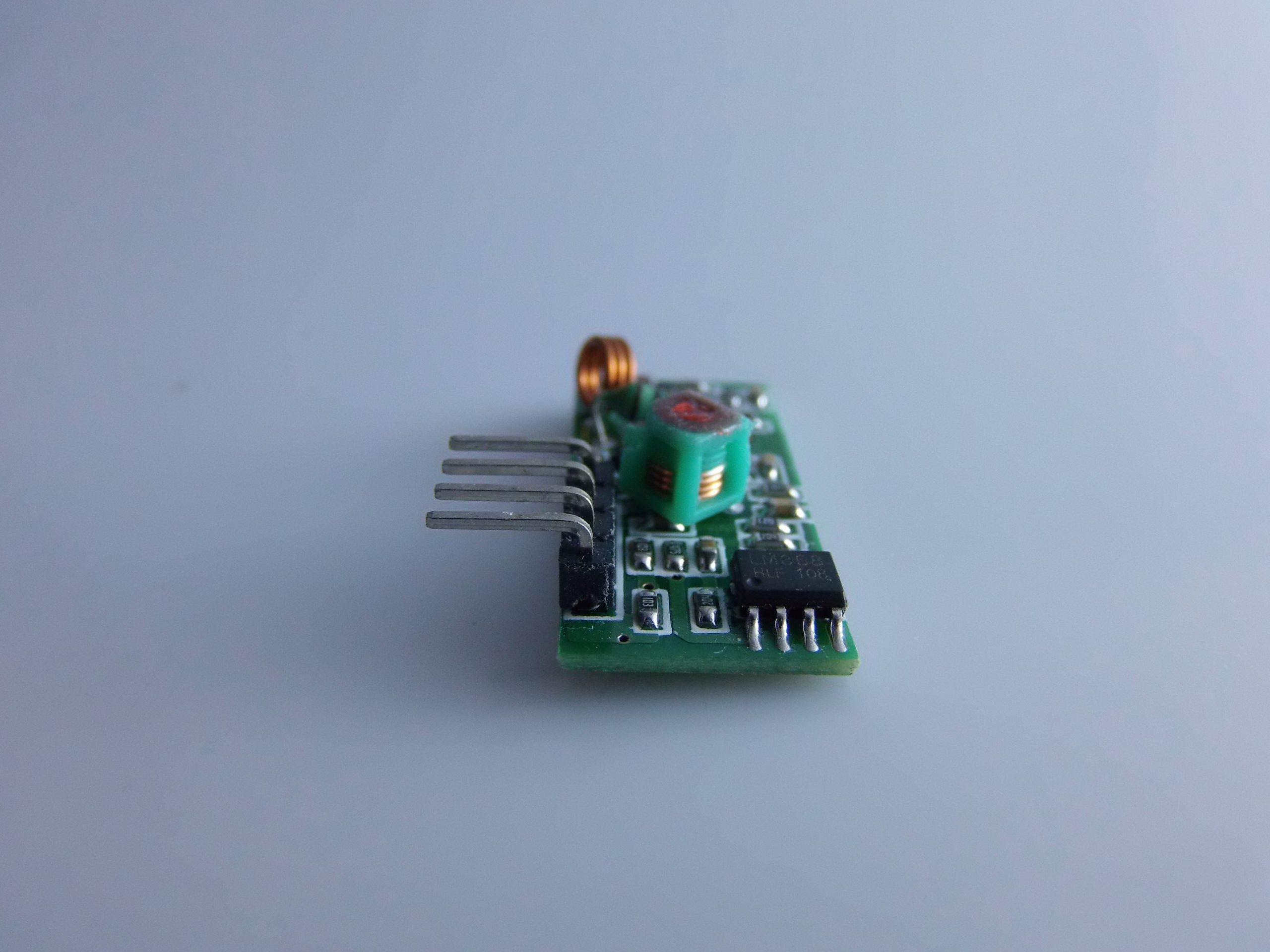

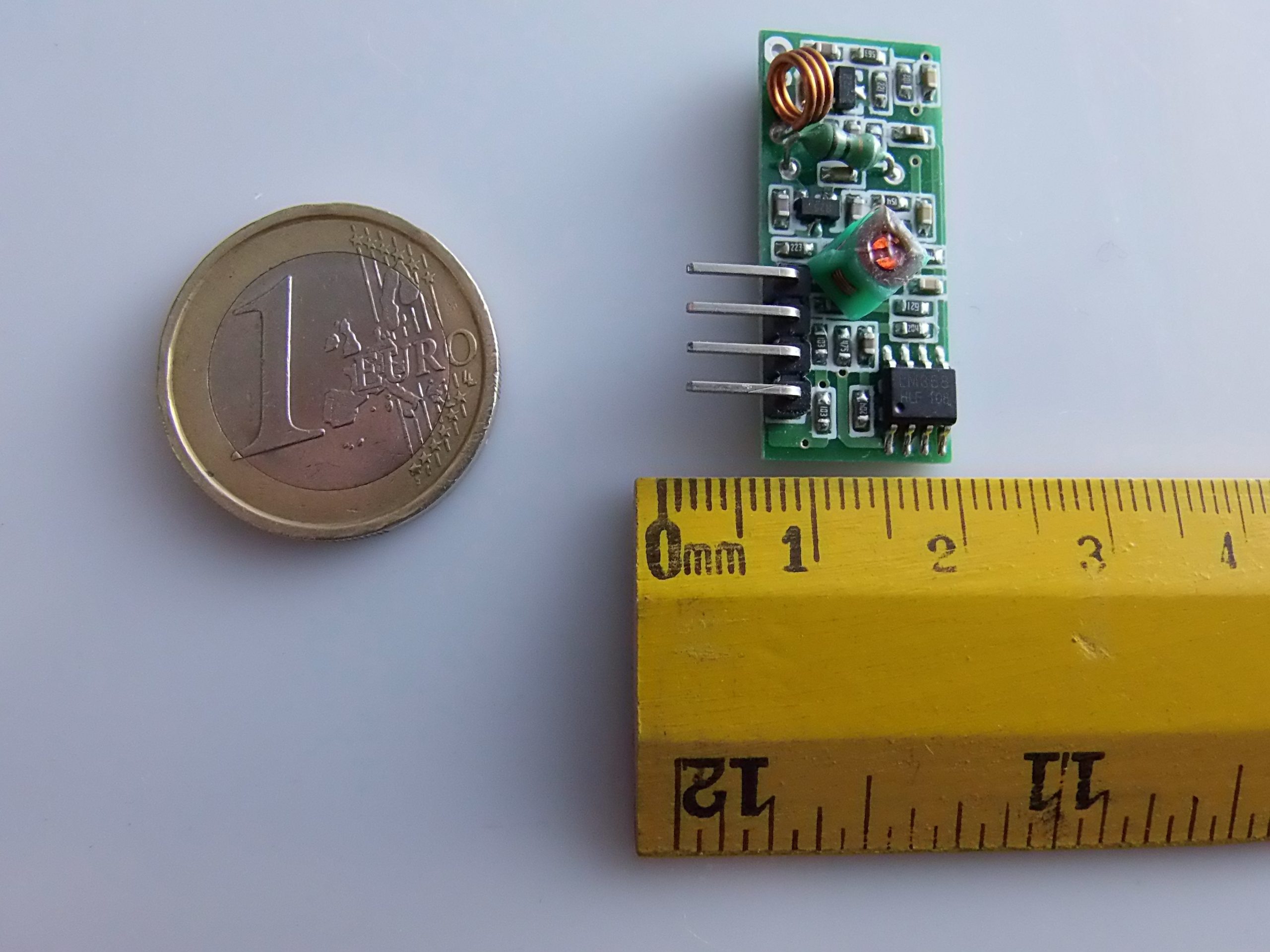

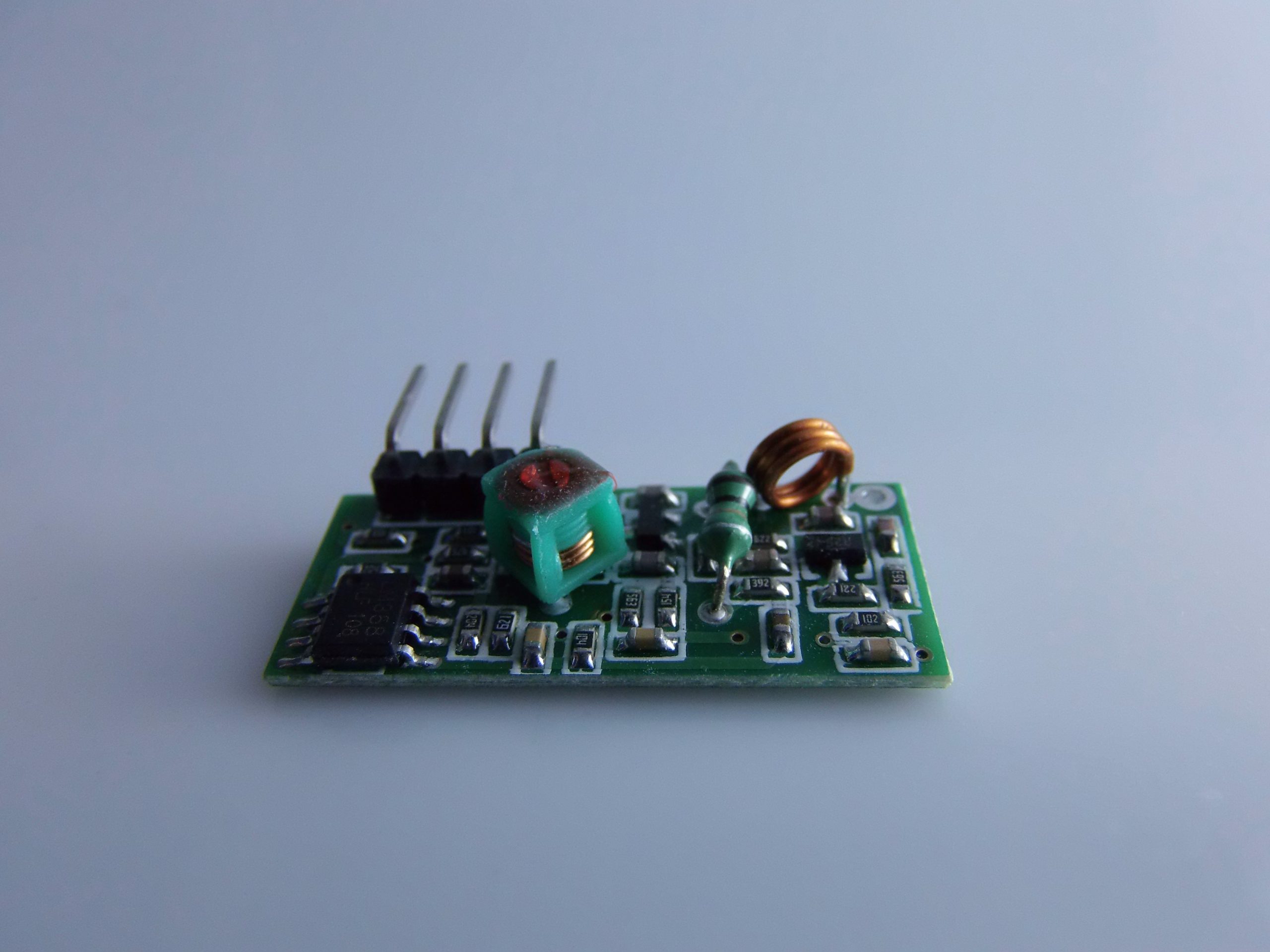

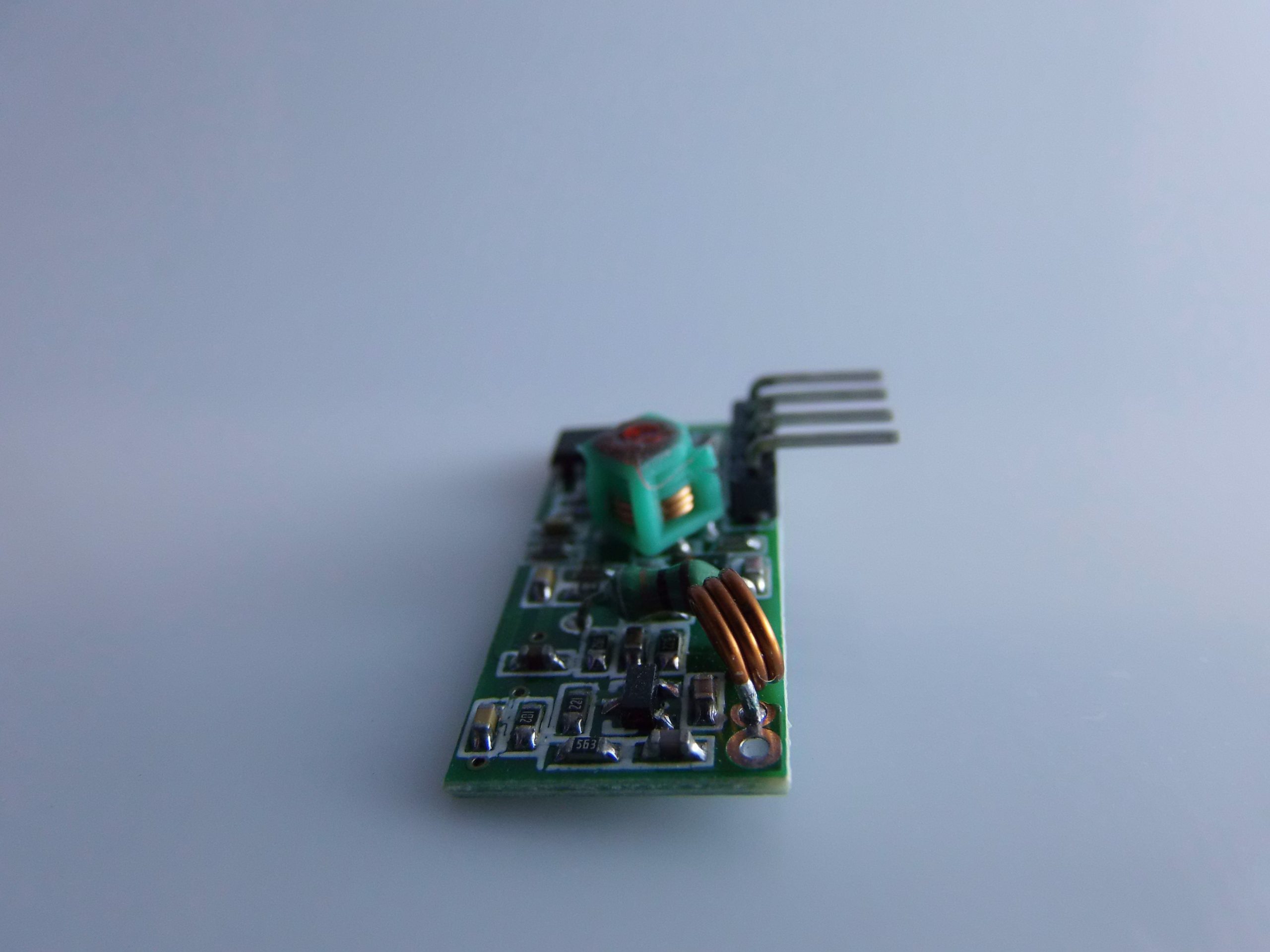

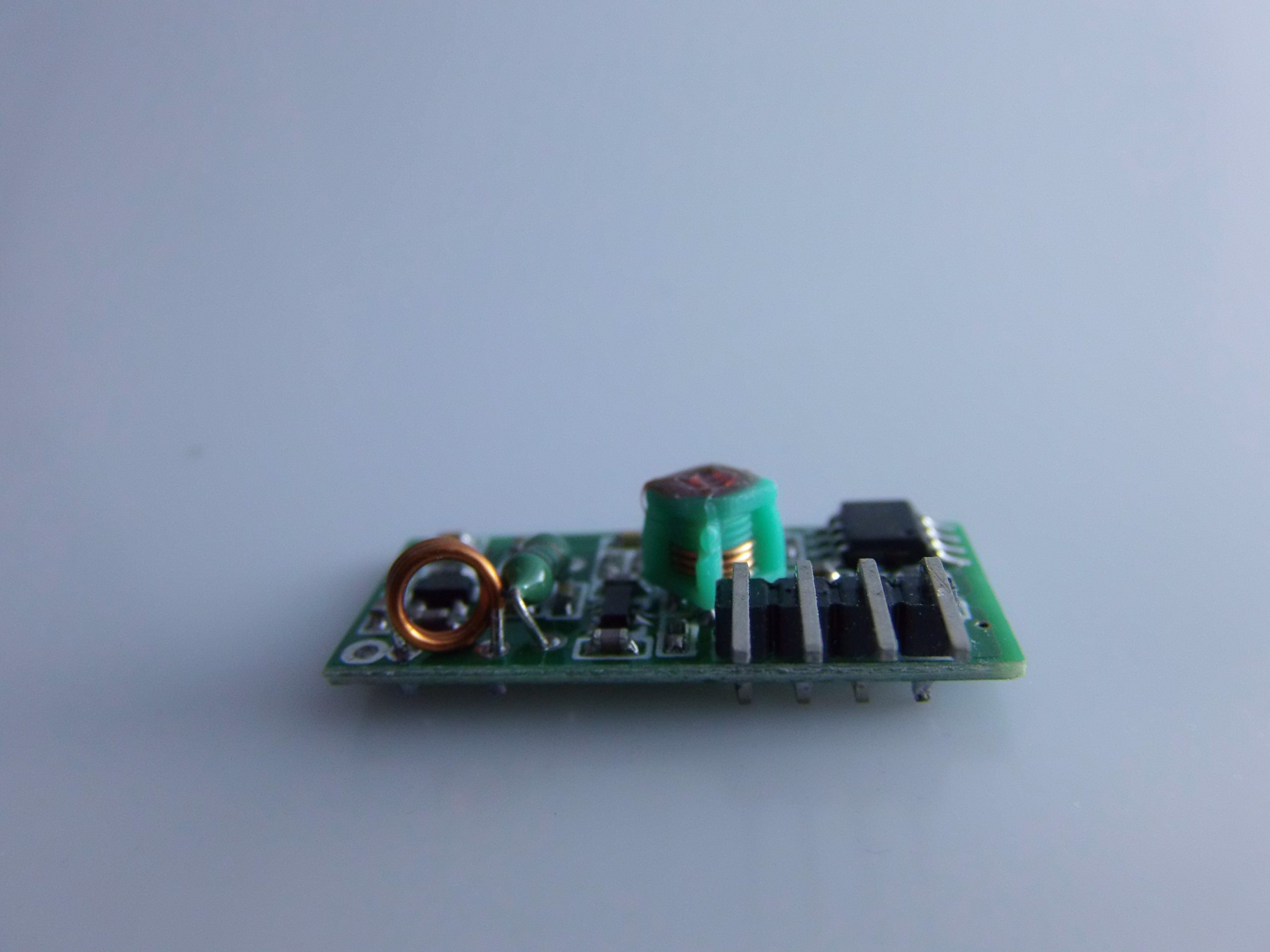

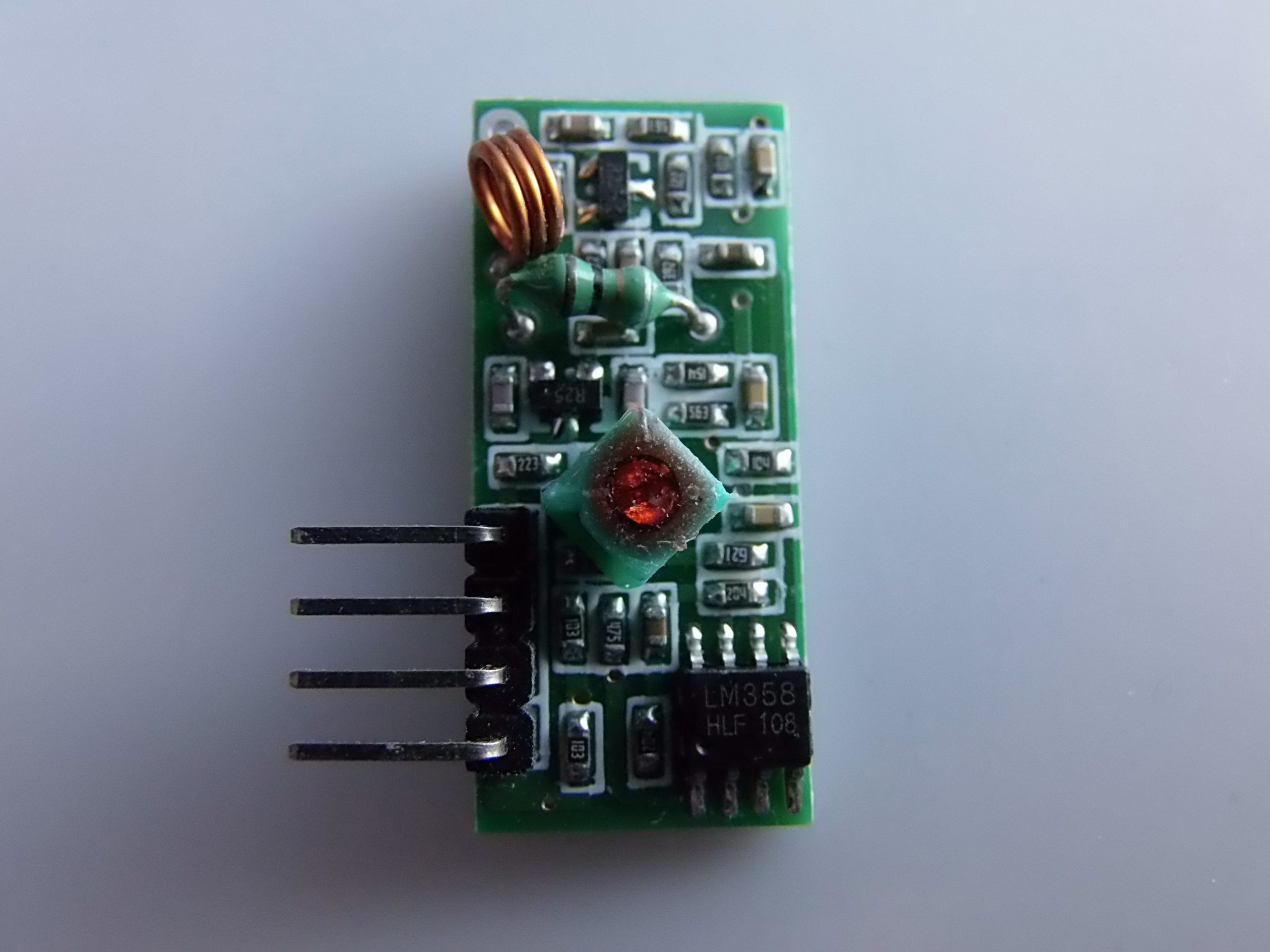

Modulo Ricevitore (RX):

• Frequenza di lavoro: 315MHz
• Tensione di alimentazione: 5V DC
• Corrente di funzionamento: ~5.5mA
• Sensibilità del ricevitore: -105dBm
• Velocità di ricezione: fino a 4Kbps

⚠️ Questi moduli non utilizzano alcun protocollo di trasmissione avanzato: inviano e ricevono semplici segnali digitali. Per un uso affidabile è necessario un protocollo di codifica software.

---

🔌 Collegamento con Arduino

1️⃣ Connessioni Trasmettitore (TX):

• VCC → 5V Arduino
• GND → GND Arduino
• DATA → pin digitale (es. D12)

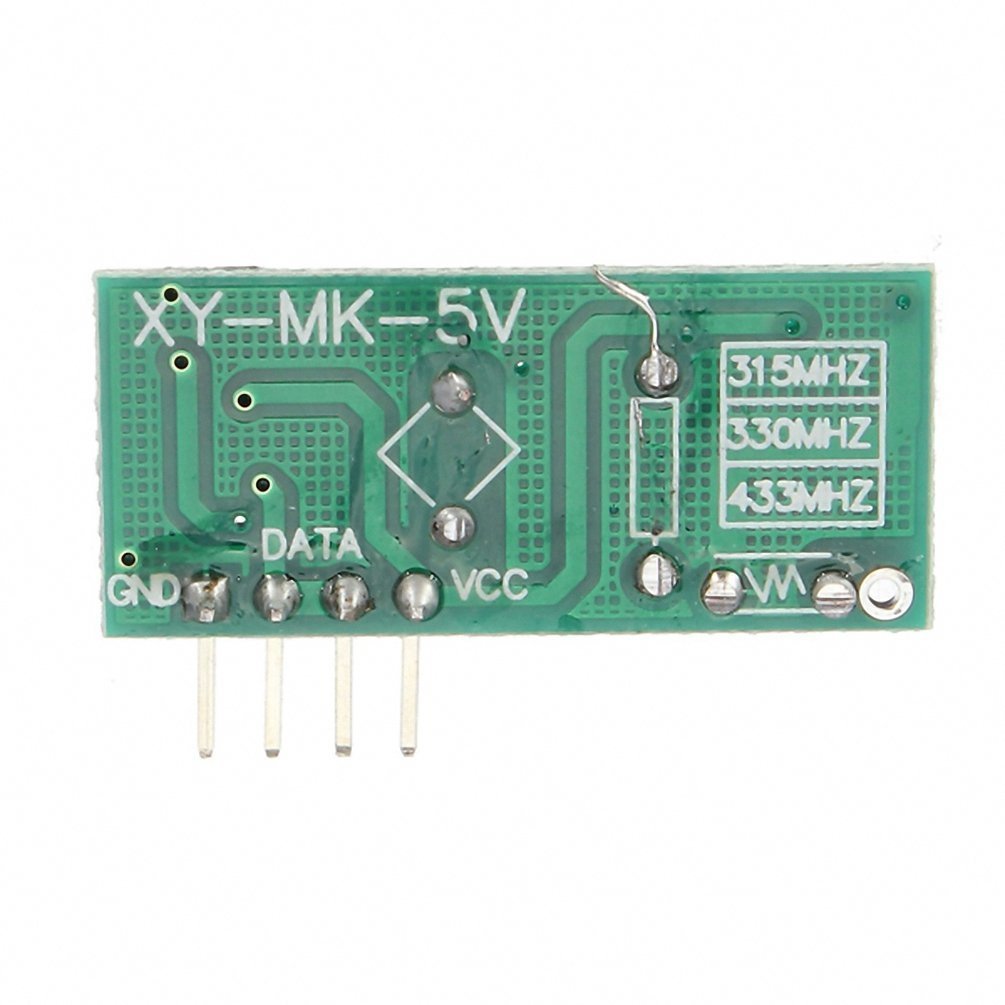

2️⃣ Connessioni Ricevitore (RX):

• VCC → 5V Arduino
• GND → GND Arduino
• DATA → uno dei due pin dati (scegline uno, es. D11)

---

📦 Libreria Consigliata: VirtualWire (alternativa: RadioHead)

Per semplificare la trasmissione, si consiglia l’uso della libreria VirtualWire, ora sostituita da RadioHead, ma ancora utilizzata per moduli semplici come questi.

🔄 Installazione:

1. Vai su Arduino IDE
2. Sketch → Include Library → Manage Libraries…
3. Cerca VirtualWire e installala
   • Oppure scaricala da: https://www.pjrc.com/teensy/td_libs_VirtualWire.html

---

📟 Esempio di Comunicazione Arduino → Arduino

🟨 Trasmettitore (TX) – Codice Arduino:

#include <VirtualWire.h>

void setup() {
  vw_set_tx_pin(12);         // Pin collegato al DATA del modulo TX
  vw_setup(2000);            // Bit rate a 2000 bps
}

void loop() {
  const char *msg = "Ciao dal trasmettitore!";
  vw_send((uint8_t *)msg, strlen(msg));
  vw_wait_tx();              // Attendi il termine della trasmissione
  delay(1000);               // Invia ogni 1 secondo
}

---

🟩 Ricevitore (RX) – Codice Arduino:

#include <VirtualWire.h>

void setup() {
  Serial.begin(9600);
  vw_set_rx_pin(11);         // Pin collegato al DATA del modulo RX
  vw_setup(2000);            // Bit rate a 2000 bps
  vw_rx_start();             // Avvia il ricevitore
}

void loop() {
  uint8_t buf[VW_MAX_MESSAGE_LEN];
  uint8_t buflen = VW_MAX_MESSAGE_LEN;

  if (vw_get_message(buf, &buflen)) {
    Serial.print("Ricevuto: ");
    for (int i = 0; i < buflen; i++) {
      Serial.print((char)buf[i]);
    }
    Serial.println();
  }
}

---

🔧 Suggerimenti per uso stabile

• Antenna: Collega un filo da 17 cm ai moduli RX e TX come antenna.
• Alimentazione: Evita picchi o disturbi. Se il modulo non funziona bene, prova a usare un condensatore tra VCC e GND (100µF).
• Interferenze: Il modulo RX è molto sensibile, può captare rumori. Usa messaggi con checksum o protocolli semplici.

---

🔄 Altri esempi di utilizzo

🔔 Pulsante Wireless:

• Un Arduino trasmette un segnale ogni volta che si preme un pulsante → l’altro Arduino accende un LED.

🧠 Invio di Dati da Sensori:

• Arduino con sensore (es. temperatura) trasmette valori al secondo Arduino che visualizza su LCD o serial monitor.

---

🧩 Alternative a VirtualWire

Se usi moduli più avanzati, considera:

• RadioHead (sostituto moderno e più flessibile)
• Manchester (codifica a livello basso per affidabilità superiore)

---

📌 Conclusione

Il modulo RX/TX 315MHz è economico e facile da usare, ideale per progetti di comunicazione wireless a corto raggio tra Arduino. Tuttavia, richiede una buona gestione software per garantire stabilità. Usando librerie come VirtualWire puoi trasmettere stringhe, segnali e dati in modo semplice.

---

Se vuoi, posso anche fornirti uno schema elettrico dettagliato o una guida passo-passo con immagini. Vuoi che lo prepari?

Tutorial: Come usare Kit Ricetrasmettitore 315MHz

Questo modulo permette di trasmettere e ricevere segnali wireless a 315MHz, ideale per progetti di controllo remoto e comunicazione a breve distanza.

Cosa serve

• Kit Ricetrasmettitore 315MHz
• Arduino
• Cavo di alimentazione per Arduino
• Resistenza da 1kΩ

Passi

1. Verifica sul datasheet le specifiche del modulo.
2. Collega il modulo al pin 10 di Arduino come TX.
3. Collega il modulo al pin 2 di Arduino come RX.
4. Collega la resistenza da 1kΩ tra VCC e GND del modulo.
5. Carica il codice seguente su Arduino.
6. Verifica che la comunicazione funzioni correttamente.
7. Testa la ricezione e trasmissione con un altro modulo.
8. Verifica la stabilità della connessione.

Codice di esempio

```
#include <SoftwareSerial.h>

SoftwareSerial mySerial(10, 2); // RX, TX

void setup() {
  mySerial.begin(9600);
}

void loop() {
  if (mySerial.available()) {
    Serial.write(mySerial.read());
  }
}
```

Mini-progetto

Crea un sistema di controllo remoto per un LED con un altro modulo 315MHz.

Errori comuni

• Errore di connessione: assicurati che i pin siano correttamente collegati.
• Errore di alimentazione: verifica che la resistenza sia correttamente installata.
• Errore di comunicazione: controlla la configurazione del baud rate.
• Errore di ricezione: verifica che la ricezione sia attiva.

Accessori consigliati

• Modulo Ricetrasmettitore 315MHz
• Arduino
• Cavo di alimentazione
• Resistenza da 1kΩ

Domande frequenti

Il modulo funziona anche a 433MHz?
Verifica sul datasheet, potrebbe variare.

Quali pin di Arduino posso usare?
Usa i pin digitali come indicato nel tutorial.

Come testare la connessione?
Usa un altro modulo per inviare segnali e verifica la ricezione.

Il modulo richiede un driver specifico?
No, usa SoftwareSerial.
