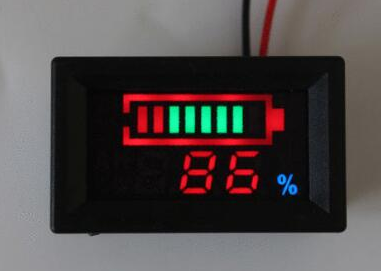

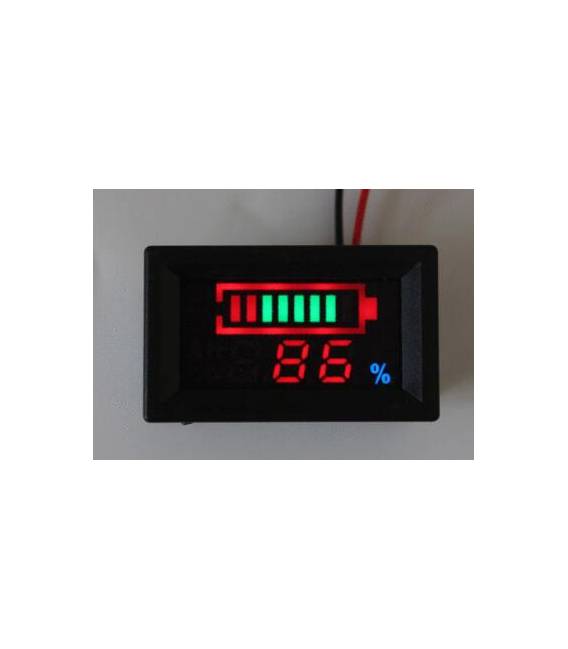

Indicatore di carica per elementi litio YB27VE 72V 20 series

Descrizione

Indicatore di carica per elementi litio Serie YB27VE 72V 20

Questa tabella può essere impostata premendo il tipo di batteria: batterie al piombo-acido, batterie al litio, batterie al nichel-metallo idruro, ma anche premendo il tasto per impostare il numero di batterie (batteria in serie)
Questo orologio è adatto per: batterie per auto da 12V, 24V, 36V, 48V, 60V, 72V, 84V, 96V, auto elettriche, pacchi batterie, bilanciamento auto, inverter, carrello elevatore elettrico, giro turistico, auto elettrica, batteria per auto, attrezzatura mobile a batteria ecc., può essere utilizzato anche per altri voltaggi, test di potenza
Questo orologio può essere testato per mostrare la tensione in tempo reale , potenza e potenza percentuale
Modalità di visualizzazione opzionale: tensione di visualizzazione singola; potenza percentuale di visualizzazione singola; tensione, visualizzazione del ciclo di alimentazione percentuale (impostazione predefinita)
Sistema a due fili, ampia tensione di alimentazione, ampia tensione di prova: DC6-120 V, il cablaggio è semplice e conveniente
Con la funzione di protezione inversa, il contrario non brucia
Funzione di allarme allarme flash a bassa potenza
Display a colori a LED, atmosfera di alto livello
Parametri tecnici:

Tensione di alimentazione: DC6-120 V (ampia gamma), Nota: l’ingresso massimo la tensione non può superare 120 V, altrimenti esiste il rischio di scottarsi
Tensione di prova: DC6 ~ 120 V (movimento automatico punto decimale)
100 V o meno quando la risoluzione minima: 0,1 V
100 V o più quando la risoluzione minima: 1 V
Risoluzione potenza: 1%
Corrente di funzionamento: <20 mA
Display: schermo a colori a LED
Sezione non impermeabile – YB27VE – Dimensioni: 48 29 21 mm
Non impermeabile – YB27VE – foro di installazione: 45,5 26,5 mm
Velocità di misurazione: 500mS / volte
Precisione di misurazione della tensione: 1% 2 parole)
Lunghezza del cavo:> 150mm

Condizioni di lavoro estreme:

Tensione di alimentazione minima: +6
Tensione di alimentazione massima: + 120V
Temperatura di funzionamento: -10 ~ +65
Umidità di funzionamento: 10 ~ 80% (senza condensa)
Pressione di esercizio: 80 ~ 106kPa
Esposizione al sole: nessuna esposizione diretta

Tutorial: Come usare l’Indicatore di carica YB27VE 72V 20 series

Questo indicatore di carica è ideale per monitorare la carica degli elementi litio 72V 20 series, essenziale per i maker che lavorano con batterie a litio in applicazioni di alta tensione.

Cosa serve

• Indicatore di carica YB27VE 72V 20 series
• Batteria a litio 72V 20 series
• Arduino o board compatibile
• Cavo di alimentazione per Arduino

Passi

1. 1. Verifica sul datasheet le specifiche della batteria.
2. 2. Collega la batteria alla porta di alimentazione dell’indicatore.
3. 3. Collega l’indicatore a un Arduino o a un altro board compatibile.
4. 4. Verifica sul datasheet la corrente massima supportata.
5. 5. Configura il pin di output su Arduino per ricevere i segnali.
6. 6. Carica la batteria e osserva il segnale di carica.
7. 7. Verifica la precisione dell’indicatore durante la carica.
8. 8. Disconnetti la batteria quando la carica è completa.

Mini-progetto

Costruisci un sistema di avviso di carica completa con un LED e un relè. Collega l’indicatore a un Arduino e il relè a un LED. Quando la batteria è completamente carica, l’indicatore invierà un segnale che accenderà l’LED.

Errori comuni

• Collegare la batteria a tensioni diverse dalle specifiche può danneggiare l’indicatore.
• Non utilizzare un Arduino o un board con tensioni di alimentazione diverse.
• Non superare la corrente massima specificata sul datasheet.
• Non utilizzare filtri o condensatori non specificati.

Accessori consigliati

• Arduino Uno
• LED
• Relè
• Cavo di alimentazione per Arduino

Domande frequenti

L’indicatore funziona con batterie a litio diverse?
Verifica sul datasheet la compatibilità con altre batterie a litio.

Quale Arduino è compatibile con l’indicatore?
Qualsiasi Arduino o board compatibile con le specifiche di alimentazione.

Posso utilizzare l’indicatore con batterie a litio diverse da 72V 20 series?
Verifica sul datasheet la compatibilità con altre batterie.
