GY-80 BMP085 9 9-axis IMU magnetic field acceleration Giroscopio atmospheric Pressione Modulo

Descrizione

Cos’è

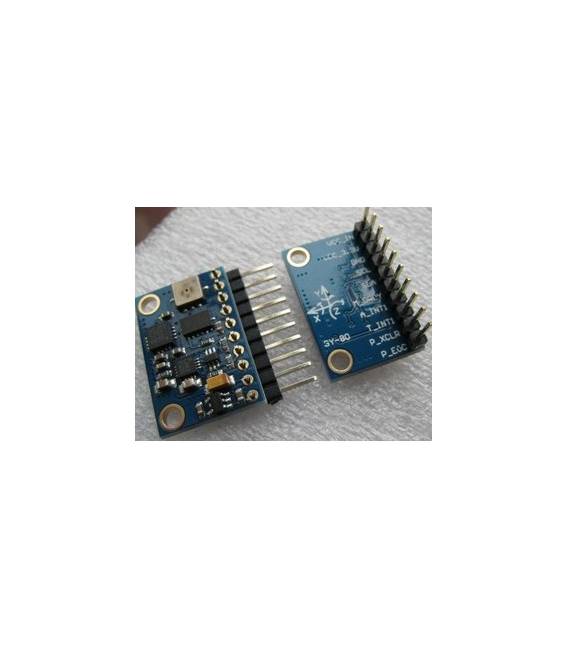

Il GY-80 BMP085 è un modulo multiplo che integra sensori di giroscopio, accelerometro e magnetometro per monitorare il movimento e la posizione. Inoltre, include un sensore di pressione atmosferica BMP085 utilizzabile per misurazioni di temperatura e altezza.

Caratteristiche

• Sensore giroscopio
• Sensore accelerometro
• Sensore magnetometro
• Sensore pressione atmosferica BMP085

A cosa serve

Questo modulo è ideale per progetti di Arduino che richiedono la monitorizzazione del movimento, della posizione e delle condizioni ambientali. È adatto a applicazioni come droni, robotica, sistemi di localizzazione e monitoraggio del tempo.

Tutorial: Come usare GY-80 BMP085 IMU Modulo

Il modulo GY-80 integra un sensore di pressione atmosferica BMP085 che consente la misurazione della temperatura e dell’altezza, utile per progetti di navigazione e monitoraggio del tempo. Questo componente è ideale per maker principianti e intermedi che desiderano esplorare applicazioni come droni, robotica e sistemi di localizzazione.

Cosa serve

• Arduino Uno o compatibile
• Cavo USB tipo A-B
• Connessione alimentazione (5V/3.3V)

Passi

1. Collega il modulo GY-80 al pin VCC del tuo Arduino con 5V.
2. Connetti la massa (GND) tra il modulo e l’Arduino.
3. Utilizza i connettori SCL e SDA per collegare il modulo I2C all’Arduino.
4. Installa le librerie necessarie tramite la gestione delle librerie di Arduino IDE.
5. Verifica sul datasheet del BMP085 l’indirizzo I2C per configurare correttamente il sensore.
6. Scrivi uno sketch semplice per inizializzare e leggere i valori dal sensore.
7. Monitora le uscite del sensore tramite la sezione Serial Monitor di Arduino IDE.

Codice di esempio

void setup() {
  Serial.begin(9600);
}

void loop() {
  // Inserisci qui il codice per leggere i dati dal BMP085 e inviarli a Serial.
}

Mini-progetto

Progettare un sistema di monitoraggio del tempo che registra la temperatura, l’altezza e la pressione atmosferica ogni ora e salva i dati su una SD card.

Errori comuni

• Collegamento errato dei pin I2C
• Dimenticarsi di installare le librerie necessarie.
• Utilizzare tensione non conforme alle specifiche del modulo (5V/3.3V).
• Non verificare l’indirizzo I2C sul datasheet del BMP085.

Accessori consigliati

• Modulo SD card per salvataggio dati
• Display LCD o OLED per visualizzazione dei dati in tempo reale
• Batterie portatili per alimentazione esterna
• Case protettiva per il modulo GY-80

Domande frequenti

Come posso verificare l’indirizzo I2C del BMP085?
Verifica sul datasheet del sensore o utilizza un tool di Arduino come i2c_scanner.

Il mio modulo non risponde, cosa devo fare?
Controlla la connessione dei pin e l’alimentazione. Verifica anche che le librerie siano correttamente installate.
