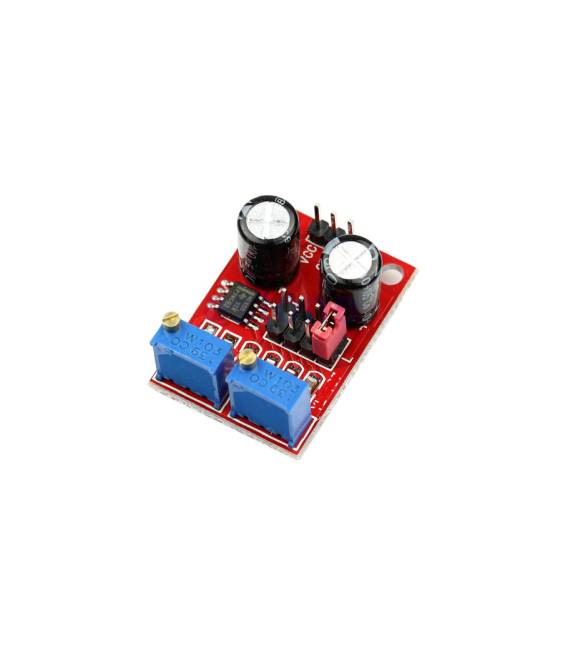

Driver del motore passo-passo generatore di segnale ad onda rettangolare modulo di duty cycle regolabile frequenza impulsi NE555

Descrizione

Cos’è

Il Driver del motore passo-passo NE555 è un modulo elettronico che genera segnali ad onda rettangolare per controllare motori passo-passo. Utilizzando il circuito integrato NE555, questo driver permette di regolare sia il duty cycle che la frequenza dei segnali, influenzando la velocità e la posizione del motore.

Caratteristiche

• Generatore di segnale ad onda rettangolare
• Regolazione duty cycle
• Regolazione frequenza impulsi
• Utilizza il circuito integrato NE555
• SKU: ARD0011113
• Prezzo: 2.94 €

A cosa serve

Questo driver è ideale per applicazioni che richiedono un controllo preciso della velocità e della posizione del motore passo-passo. Può essere utilizzato in progetti di elettronica di base e intermedi, come robot, sistemi di movimentazione e prototipi di dispositivi meccanici. La compatibilità con Arduino e ESP32 permette di integrarlo facilmente in progetti basati su queste piattaforme.

Tutorial: Come usare Driver del motore passo-passo NE555

Il NE555 è un driver di motore passo-passo ideale per progetti di elettronica di base e intermedi. Serve per generare segnali ad onda rettangolare con controllo del duty cycle e frequenza.

Cosa serve

• Driver NE555
• Resistore (10kΩ per il duty cycle)
• Capacità di 0.1µF per il duty cycle
• Motore passo-passo

Passi

1. Verifica sul datasheet le specifiche del motore passo-passo.
2. Collega il VCC del NE555 al +5V.
3. Collega GND del NE555 al GND.
4. Collega il pin 5 (trigger) al pin 6 (threshold) attraverso un resistore (10kΩ).
5. Collega il pin 7 (disable) a GND per disabilitare il duty cycle.
6. Collega il pin 2 (output) al motore passo-passo.
7. Verifica sul datasheet la frequenza di oscillazione del NE555.
8. Regola la frequenza con un condensatore (0.1µF) e un resistore (verifica sul datasheet)

Mini-progetto

Costruisci un semplice motore passo-passo rotatorio utilizzando il NE555 come generatore di segnale. Regola la frequenza e il duty cycle per controllare la velocità e la posizione del motore.

Errori comuni

• Non regolare correttamente il duty cycle.
• Utilizzare un condensatore o resistore errato.
• Non verificare le specifiche del motore.
• Collegare erratamente i pin del NE555.

Accessori consigliati

• Motore passo-passo
• Resistore 10kΩ
• Capacità 0.1µF
• Multimetro

Domande frequenti

Come regolare il duty cycle?
Collega un resistore (10kΩ) tra il pin 5 e il pin 6 del NE555.

Quali specifiche verificare sul datasheet?
Verifica la frequenza di oscillazione e la tensione di alimentazione.

Il NE555 può funzionare con tensioni diverse da +5V?
Verifica sul datasheet le tensioni di alimentazione supportate.

Il NE555 può gestire diversi tipi di motore passo-passo?
Verifica sul datasheet la compatibilità con il motore passo-passo utilizzato.
