Driver a 8 cifre per grandi cifre TPIC6C596

Descrizione

Cos’è

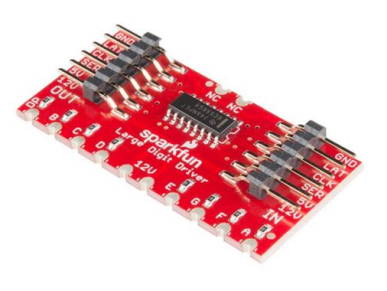

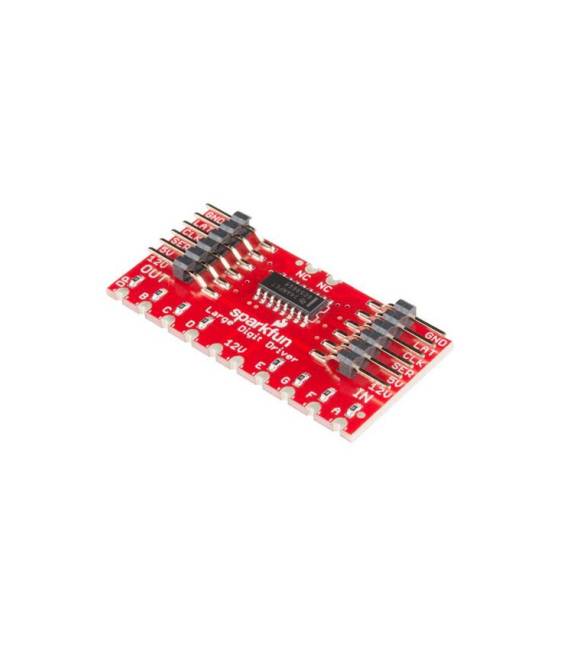

Il Driver a 8 cifre TPIC6C596 è un componente elettronico progettato per alimentare grandi cifre LED. Questo dispositivo ti consente di controllare fino a otto cifre in parallelo, rendendo più semplice la gestione dei display luminosi.

Caratteristiche

• Driver per 8 cifre LED
• Permessivo con Arduino e altri microcontrollori

A cosa serve

I driver TPIC6C596 sono ideali per progetti che richiedono l’illuminazione di grandi cifre LED, come orologi a cifre o display luminosi. Puoi utilizzare clock interno o esterno per sincronizzare l’orologio e mostrare ora e minuti su due display.

Tutorial: Come usare Driver a 8 cifre TPIC6C596

Il driver TPIC6C596 è ideale per chiunque desideri illuminare grandi cifre LED con Arduino. Questo componente ti permette di controllare fino a otto cifre in parallelo, rendendo più semplice la gestione di display luminosi.

Cosa serve

• Arduino Uno o compatibile
• Cavo USB per connettere l’Arduino al PC
• Grande cifra LED (7 segmenti)
• Resistenze limitatrici corrente

Passi

1. Collega il TPIC6C596 all’Arduino seguendo la tabella delle interfacce.
2. Connetti le resistenze limitatrici corrente tra l’uscita del driver e i segmenti LED.
3. Collegare i comuni dei sette segmenti a terra o a un’alimentazione stabile.
4. Scrivi uno sketch Arduino per controllare il TPIC6C596, utilizzando le librerie appropriate.
5. Compila ed esegui lo sketch sul tuo Arduino.
6. Verifica che tutte le cifre LED stiano rispondendo correttamente al controllo del driver.
7. Se necessario, regola la luminosità delle cifre tramite resistenze variabili o software PWM.
8. Prova a scrivere un programma più avanzato per mostrare numeri dinamici.

Codice di esempio

void setup() {
  for (int i = 0; i < 8; i++) {
    pinMode(i, OUTPUT);
  }
}

void loop() {
  digitalWrite(0, HIGH); // Accendi la prima cifra
  delay(1000);
  digitalWrite(0, LOW); // Spegni la prima cifra
}

Mini-progetto

Progetta un orologio a cifre LED con il TPIC6C596. Usa clock interno o esterno per sincronizzare l’orologio e mostrare ora e minuti su due display.

Errori comuni

• Non verificare la corretta polarità dei segmenti LED.
• Usare resistenze troppo basse, causando sovraccarico del driver.
• Omettere il collegamento terra o alimentazione stabile ai comuni delle cifre.
• Ignorare le specifiche di temperatura e dissipazione termica del TPIC6C596.

Accessori consigliati

• Resistenze limitatrici corrente
• Grande cifra LED (7 segmenti)
• Clock interno o esterno per Arduino
• Termosifone

Domande frequenti

Qual è la tensione di alimentazione del TPIC6C596?
Verifica sul datasheet.

Quanto corrente può fornire ogni uscita del driver?
Verifica sul datasheet.

Posso collegare più di 8 cifre al TPIC6C596?
No, il TPIC6C596 è progettato per gestire esattamente 8 segmenti LED.
