Double Sides, (entrambi i lati delle somiglianze, via PTH) scheda PCB / chip scheda esperimento / breadboard 6×8

Descrizione

Cos’è

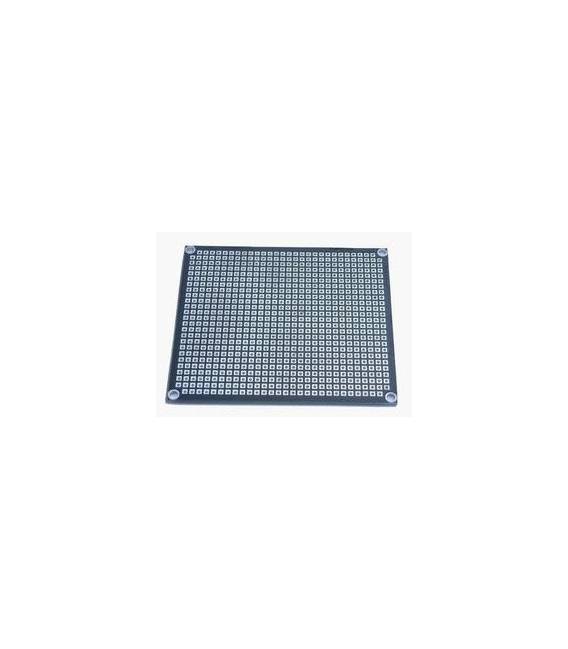

La scheda PCB Double Sides ARD00407 è un componente essenziale per esperimenti e prototipazione di circuiti elettronici. Questo supporto PCB consente la realizzazione di circuiti su entrambi i lati, offrendo una maggiore flessibilità e riduzione dello spazio occupato.

Caratteristiche

• Scheda PCB a doppio lato con connettori via PTH (Through Hole)
• Dimensione 6×8

A cosa serve

Idealmente utilizzata per progetti di illuminazione semplici, come la realizzazione di circuiti con LED e resistenze. Utile anche per maker principianti e intermedi che desiderano esplorare l’elettronica senza doversi preoccupare della disposizione complessa dei componenti.

Tutorial: Come usare Double Sides

Il Double Sides è un supporto PCB perfetto per circuiti elettronici su entrambi i lati. Utile per maker principianti e intermedi.

Cosa serve

• Double Sides
• Componenti elettronici (verifica sul datasheet)
• Connettore PTH
• Strumenti di taglio elettrico

Passi

1. 1. Prepara i componenti elettronici necessari.
2. 2. Assembla i componenti su un lato del Double Sides.
3. 3. Verifica la corretta connessione dei componenti.
4. 4. Ripeti l’assemblaggio sull’altro lato.
5. 5. Connetti i componenti tra loro e con i pin esterni.
6. 6. Testa il circuito per assicurarti che funzioni correttamente.
7. 7. Se necessario, fa’ modifiche e ripeti l’assemblaggio.
8. 8. Installa il Double Sides in un progetto più complesso (opzionale)

Mini-progetto

Realizza un semplice circuito di illuminazione con LED e resistenza.

Errori comuni

• Omettere di verificare la connessione dei componenti.
• Non utilizzare un taglio accurato che potrebbe danneggiare i componenti.
• Connettere i componenti in modo errato.
• Omettere i test di base del circuito.

Accessori consigliati

• Pin headers
• Resistenze
• LED
• Multimetro

Domande frequenti

Come posso verificare la corretta connessione dei componenti?
Utilizza un multimetro per misurare la resistenza tra i punti di connessione.

Posso utilizzare il Double Sides per circuiti complessi?
Sì, ma assicurati di avere un circuito ben progettato e testato.

Quali componenti posso utilizzare con il Double Sides?
Tutti i componenti PTH compatibili con la dimensione del Double Sides.

Il Double Sides può essere utilizzato con Arduino?
Sì, ma assicurati che i pin esterni siano compatibili con i pin di Arduino.
