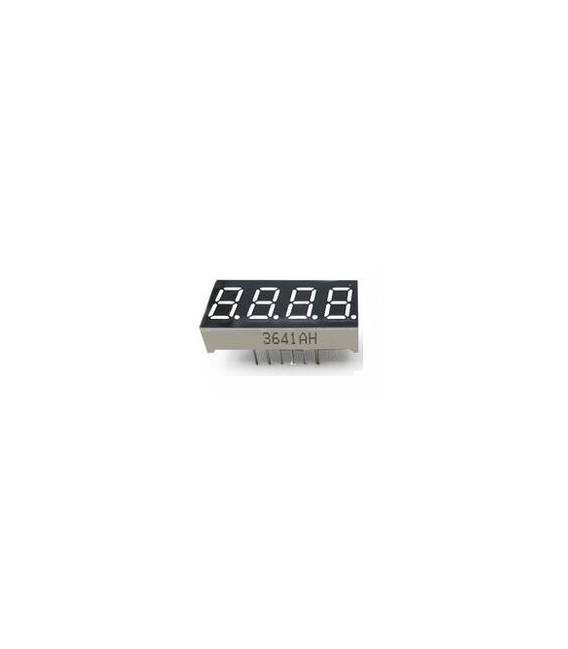

Display LED a 7 segmenti 4 cifre Catodo Comune Arduino compatibile

Descrizione

Cos’è

Il Display LED a 7 segmenti con 4 cifre, catodo comune è un componente elettronico compatibile con Arduino. Questo display consente di visualizzare numeri e caratteri semplici su progetti di illuminazione e contatori.

Caratteristiche

• Display LED a 7 segmenti con 4 cifre
• Catodo comune
• Compatibile con Arduino

A cosa serve

I Display LED a 7 segmenti sono ideali per principianti che desiderano creare contatori o timer. Puoi utilizzarlo per visualizzare l’ora e i minuti in tempo reale.

Tutorial: Come usare Display LED a 7 segmenti 4 cifre Catodo Comune

Il display LED a 7 segmenti 4 cifre è ideale per visualizzare numeri e caratteri semplici su progetti Arduino. È perfetto per principianti che desiderano creare contatori o timer.

Cosa serve

• Arduino Uno
• Cavo USB tipo B
• Breadboard
• Resistenze di limitazione corrente

Passi

1. Collega il display al breadboard. Verifica la disposizione dei pin sul datasheet del prodotto.
2. Connetti i catodi comuni (cathode) a terra usando un cavo.
3. Aggiungi resistenze di limitazione corrente tra le linee segmento e l’Arduino.
4. Scrivi uno sketch Arduino per controllare il display. Verifica sul datasheet la mappatura dei segnali.
5. Carica lo sketch nell’Arduino usando il cavo USB.
6. Verifica che i numeri vengano visualizzati correttamente sul display.
7. Modifica lo sketch per mostrare altri caratteri o cifre.
8. Testa ulteriori funzioni come l’alternanza di numeri e caratteri.

Codice di esempio

// Esempio di codice
void setup() {
  pinMode(2, OUTPUT);
}

void loop() {
  digitalWrite(2, HIGH);
  delay(1000);
  digitalWrite(2, LOW);
  delay(1000);
}

Mini-progetto

Crea un contatore che mostra l’ora e i minuti in tempo reale.

Errori comuni

• Connessione errata dei catodi comuni
• Mancanza di resistenze di limitazione corrente
• Impostazioni LED non corrette sullo sketch Arduino
• Disposizione errata dei pin sul breadboard

Accessori consigliati

• Arduino Uno
• Breadboard
• Resistenze 330 Ohm
• Cavo USB tipo B

Domande frequenti

Come posso cambiare il numero visualizzato?
Modifica i valori delle variabili nel tuo sketch Arduino.

Quale resistenza devo usare?
Usa una resistenza di 330 Ohm per limitare la corrente ai LED.

Posso collegarlo direttamente all’Arduino senza resistenze?
No, potrebbe danneggiare i LED o l’Arduino. Usa sempre le resistenze.
