Display LED a 7 segmenti 4 cifre Anodo Comune Arduino compatibile

Descrizione

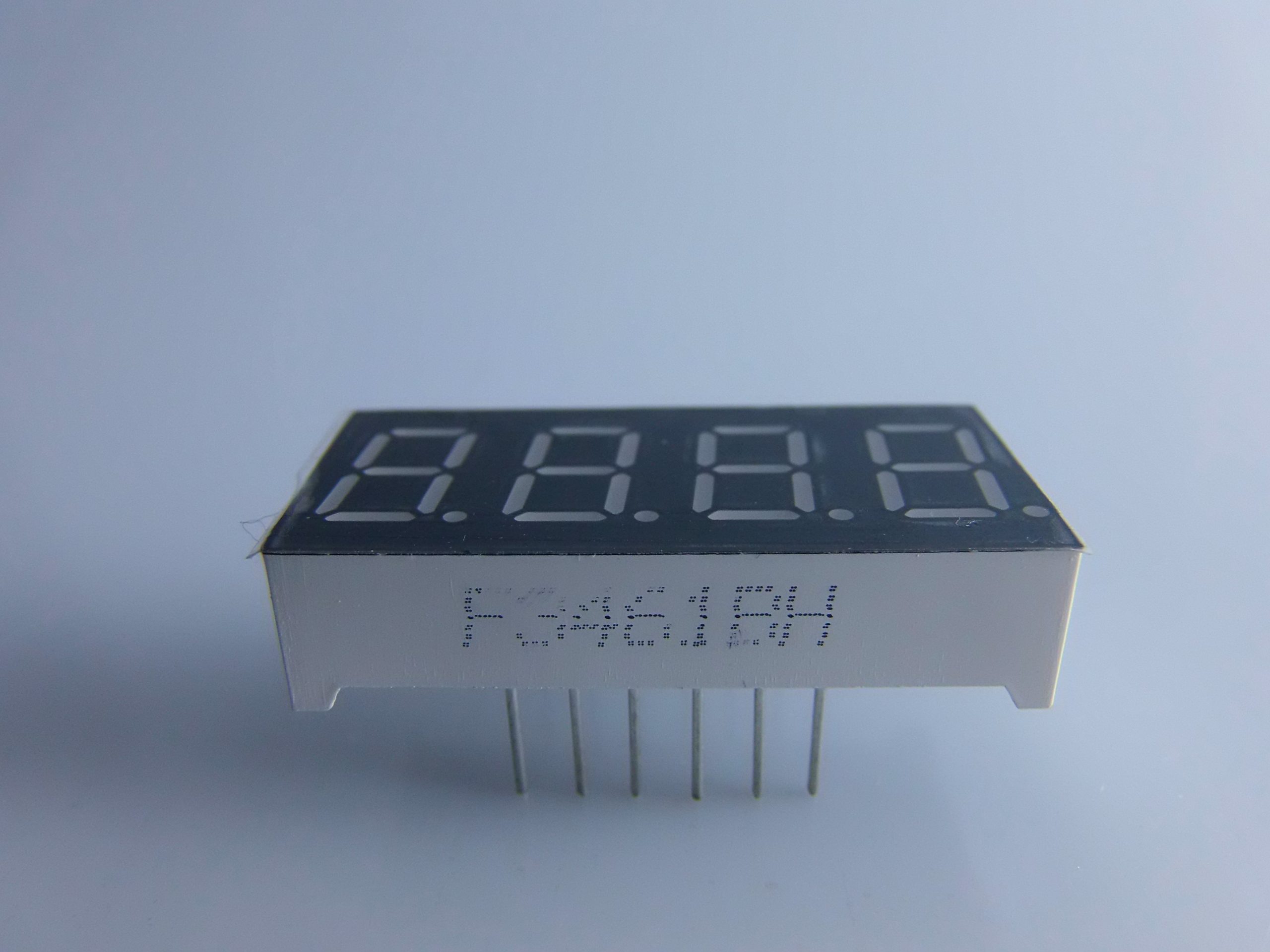

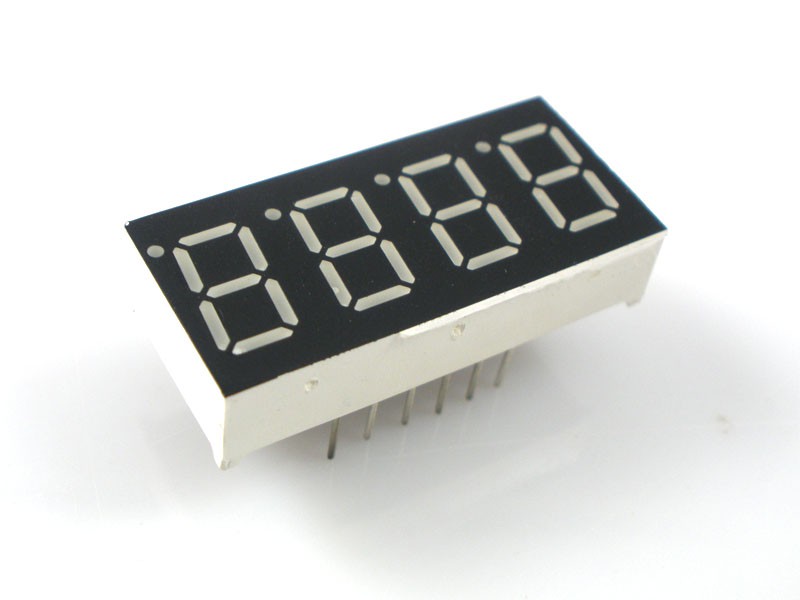

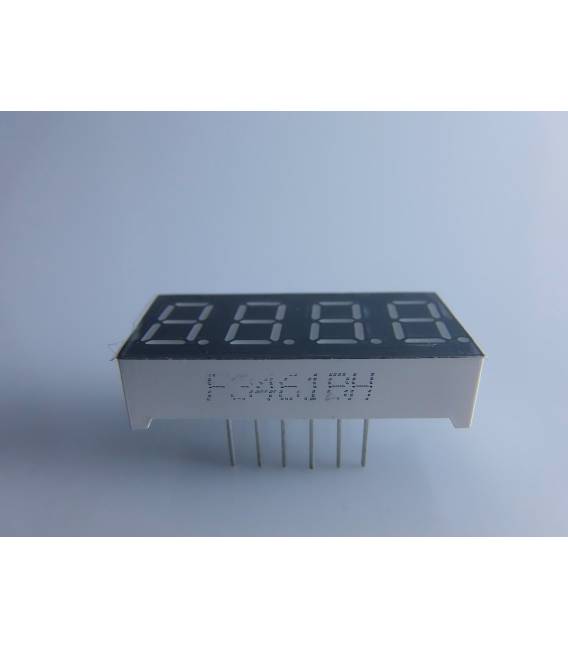

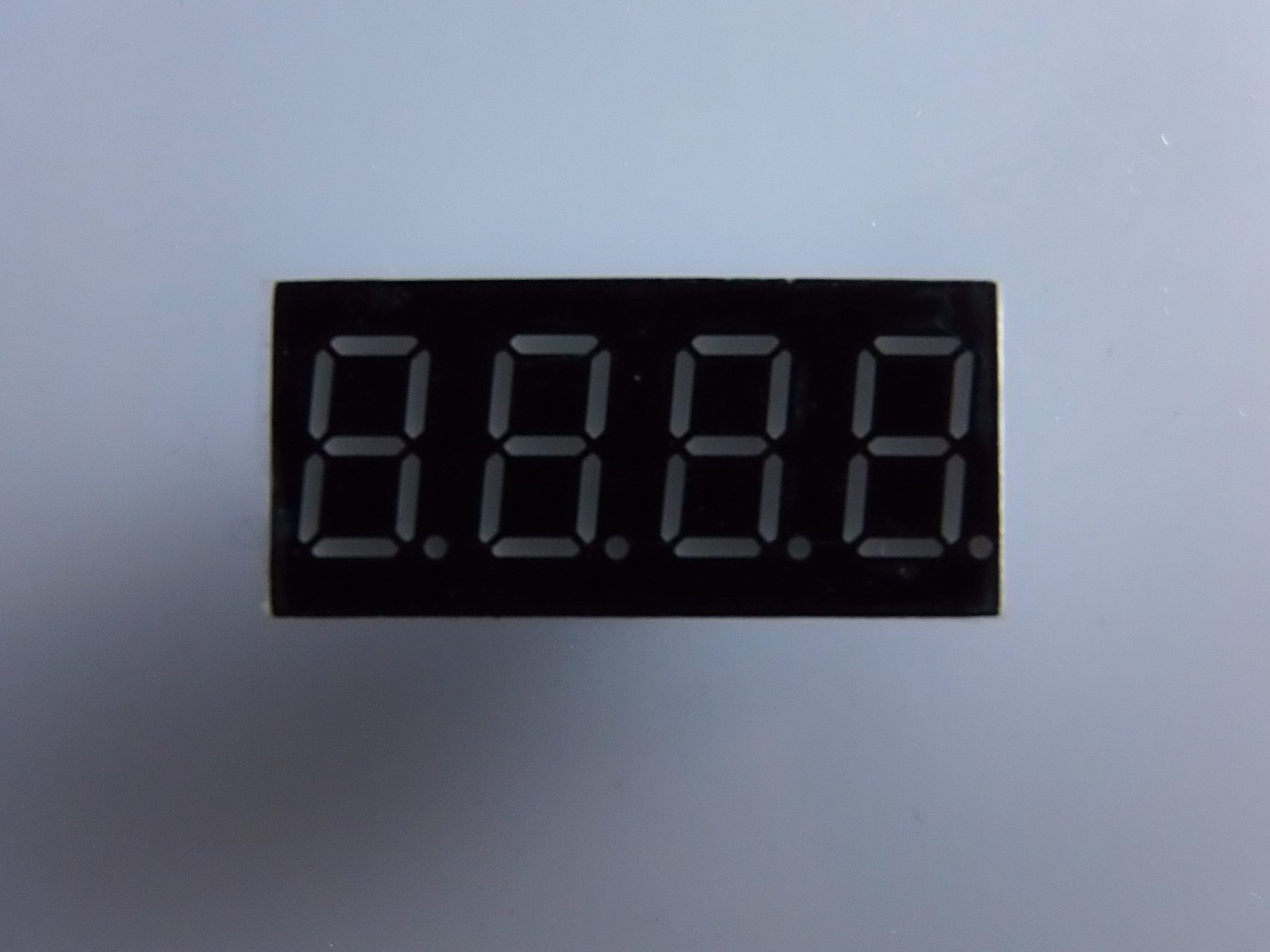

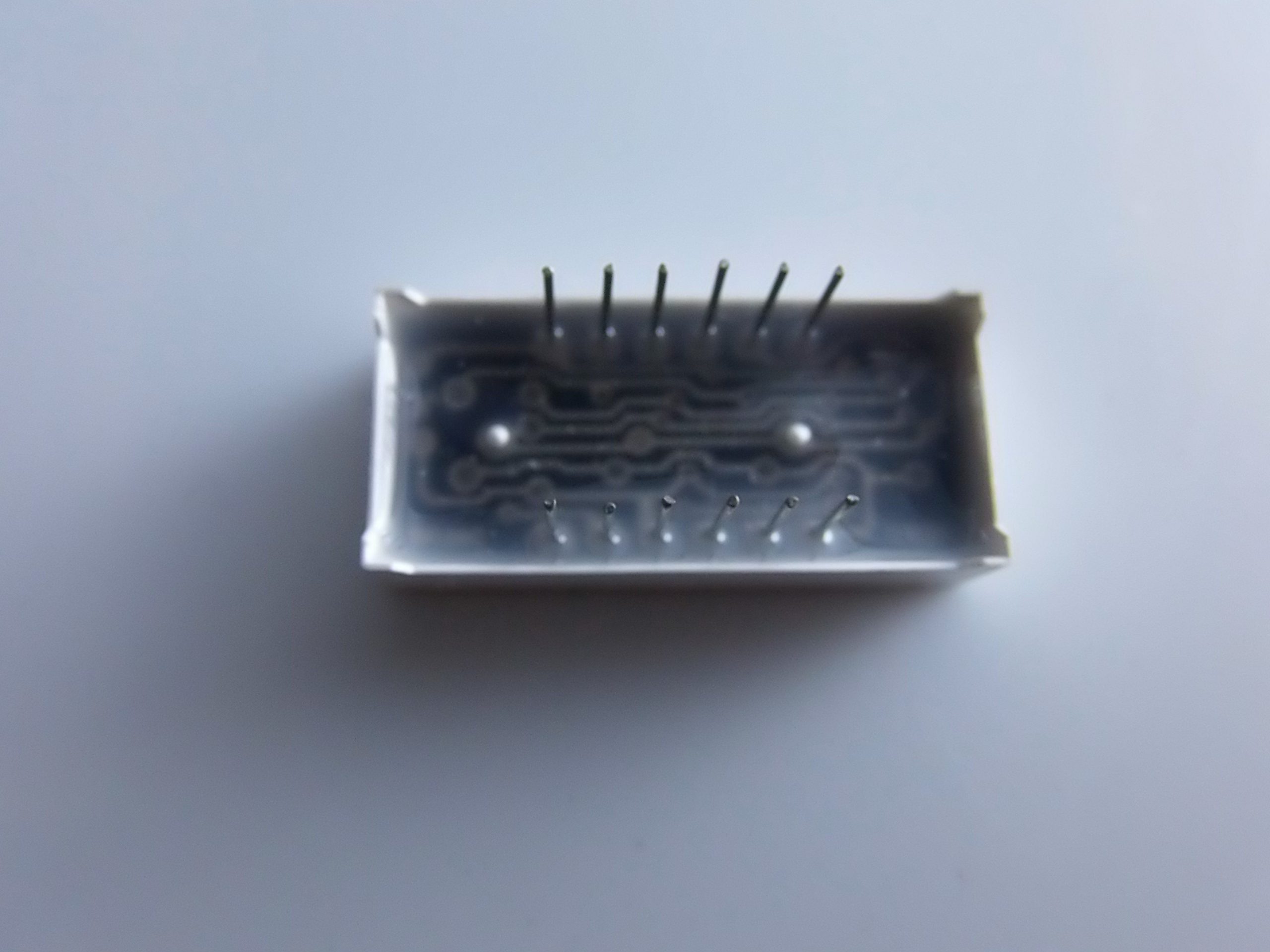

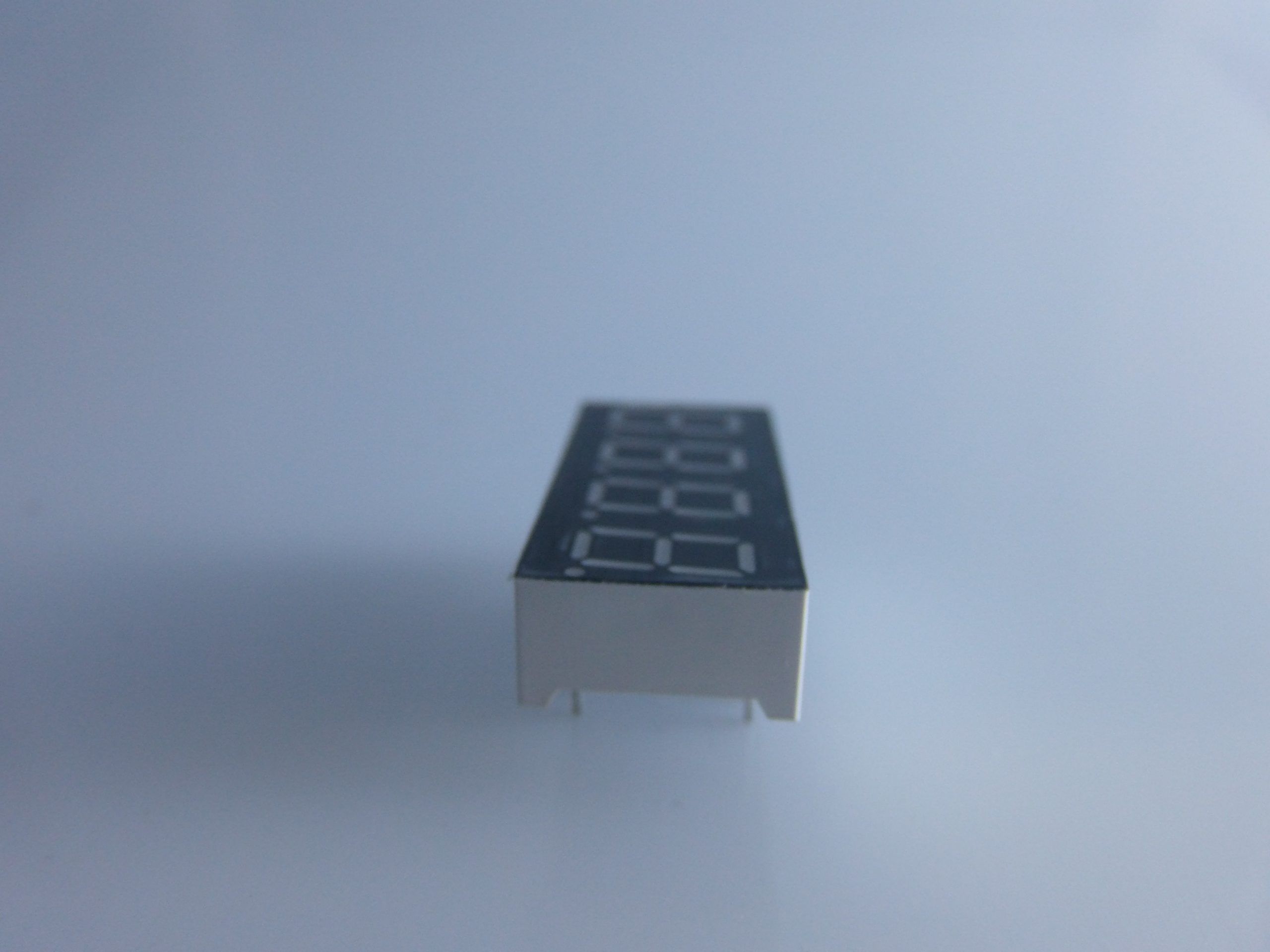

Display LED a 7 segmenti 4 cifre con punto decimale, connessione ad anodo comune, F3641BH.

I display a sette segmenti sono dispositivi elettronici in grado di visualizzare le cifre numeriche da 0 a 9, e alcune lettere alfabetiche e simboli grafici, attraverso l’accensione di combinazioni di sette segmenti luminosi composti da diodi led, collegati opportunamente tra loro in modo tale da ridurre il numero delle connessioni all’uscita.
Si possono pilotare utilizzando la codifica BCD, mediante opportuni controller (BCD to seven-segments driver) o direttamente connettendoli a microcontrollori (MCU), demoboard come Arduino e similari. Questo display è un unico modulo composto da 4 cifre e 4 punti decimali e si può adoperare per visualizzare, ad esempio in uno strumento digitale, la misura di una grandezza elettrica.

Specifiche tecniche:
Colore: rosso
Angolo di visualizzazione: 30°
Pellicola di protezione in PVC: 2µm
Spessore display: 8mm

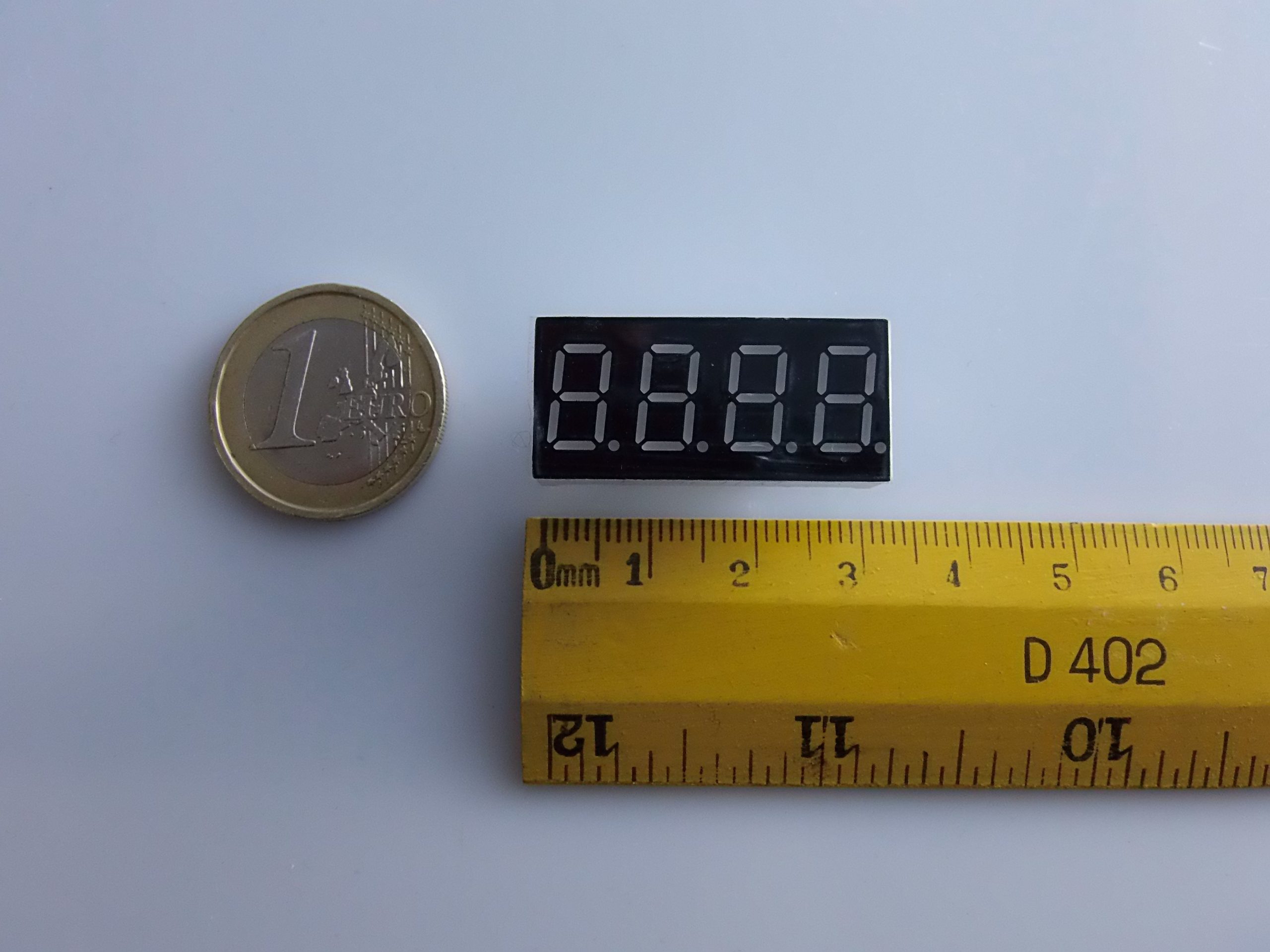

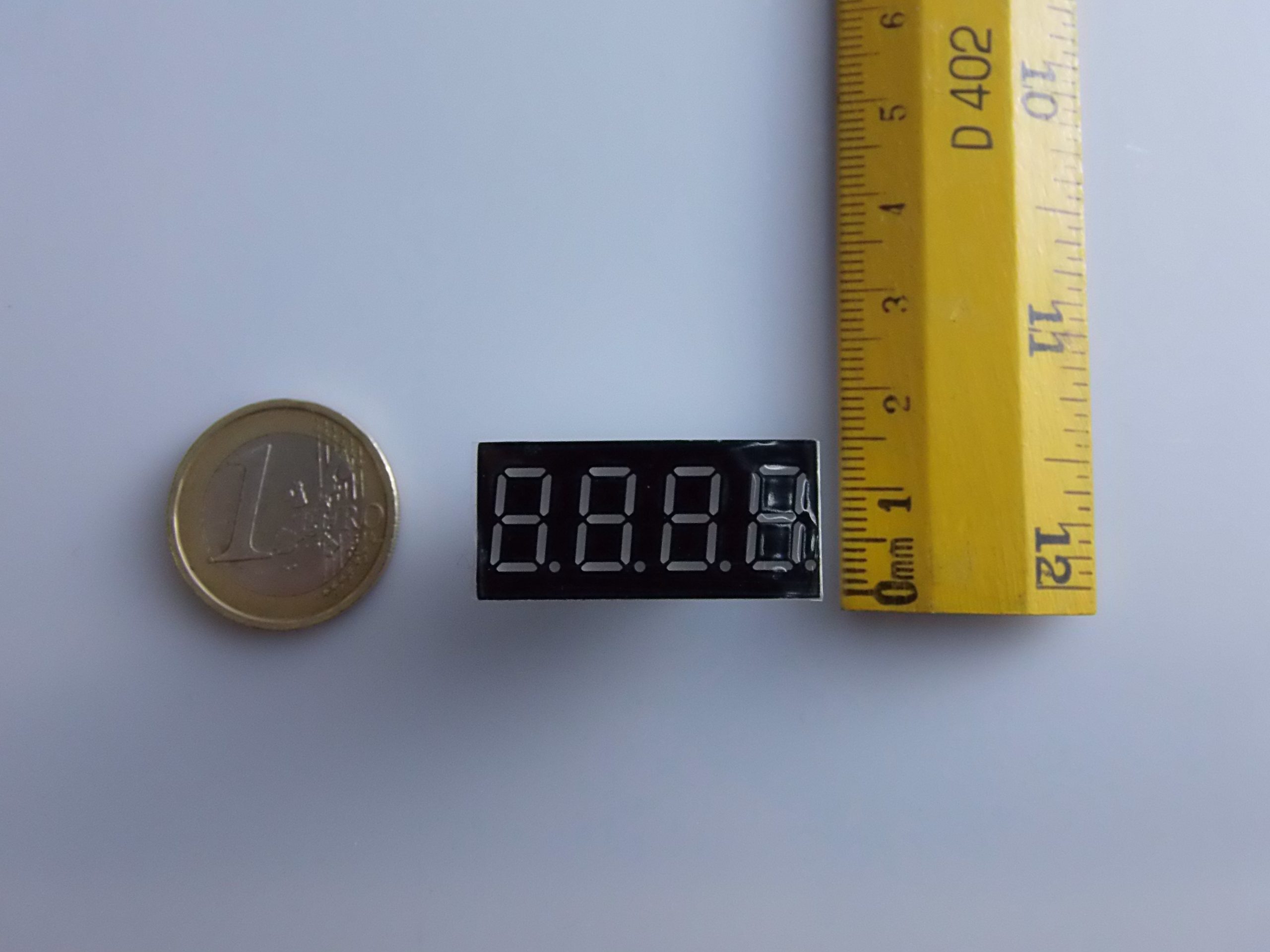

Dimensioni: 50 x 19 x 8(h) mm

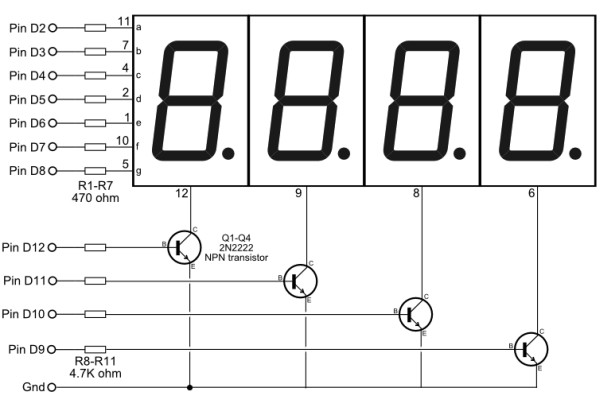

Modalità di connessione:

Tutorial: Come usare Display LED a 7 segmenti 4 cifre

Il display LED a 7 segmenti 4 cifre è perfetto per visualizzare numeri e dati in progetti Arduino. Ideale per principianti che vogliono creare contatori o monitorare variabili.

Cosa serve

• Arduino Uno
• Cavo USB tipo B
• Display LED a 7 segmenti 4 cifre Anodo Comune

Passi

1. Collega i pin del display ai pin di output dell’Arduino (verifica sul datasheet per i collegamenti specifici)
2. Carica lo sketch Arduino che gestisce il display
3. Testa la visualizzazione dei numeri con il codice sorgente fornito

Codice di esempio

const int latchPin = 8; // Pin del lato
const int dataPin = 12; // Pin dati
const int clockPin = 11; // Pin orologio
void setup() {
  pinMode(latchPin, OUTPUT);
  pinMode(dataPin, OUTPUT);
  pinMode(clockPin, OUTPUT);
}
void loop() {
  displayNumber(1234); // Mostra il numero 1234
}

Mini-progetto

Crea un contatore che visualizza l’ora corrente sul display LED a 7 segmenti. Usa clock e timer Arduino per aggiornare ogni secondo.

Errori comuni

• Collegamento errato dei pin
• Valore di tensione non adeguato
• Errore nella logica del codice

Accessori consigliati

• Resistenze limitatrici corrente
• Breadboard
• Cavo USB tipo B per Arduino Uno

Domande frequenti

Quanti numeri posso visualizzare?
Puoi visualizzare qualsiasi numero da 0 a 9999.

Come collego il display al potenziometro?
Utilizza un circuito che converte l’output del potenziometro in un valore numerico per mostrare sul display.
