Cubieboard Shield Breadboard

Descrizione

Cos’è

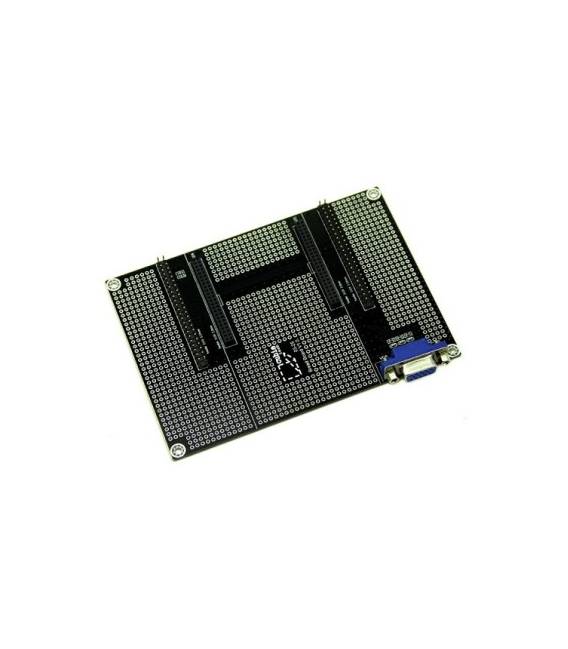

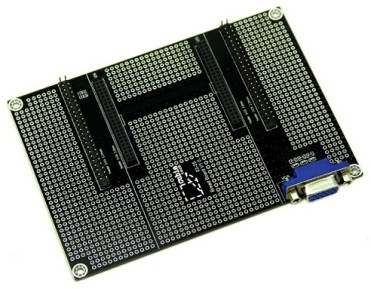

Il Cubieboard Shield Breadboard è un modulo di prototipazione elettronica che consente ai maker e agli sviluppatori di creare rapidamente circuiti sperimentali su una scheda breadboard. Questo shield offre una base solida per testare e sviluppare progetti basati su Arduino o altri microcontrollori.

Caratteristiche

• Scheda di prototipazione con grande area di lavoro tipo breadboard
• Facilità di collegamento rapido e sicuro dei componenti

A cosa serve

Iscritto alla scheda Cubieboard, questo shield è ideale per progetti che richiedono la prototipazione rapida di circuiti elettronici. È adatto sia a principianti che a esperti, offrendo una piattaforma flessibile per l’implementazione di vari tipi di componenti elettronici.

Tutorial: Come usare Cubieboard Shield Breadboard

Il Cubieboard Shield Breadboard è un’utile base di test per prototipazione elettronica, ideale per principianti e maker che desiderano esplorare progetti basati su Arduino o altri microcontrollori. Con una grande area di lavoro di tipo breadboard, facilita il collegamento rapido e sicuro dei componenti.

Cosa serve

• Cubieboard Shield Breadboard
• Arduino Uno o compatibile
• Connessione USB per alimentazione

Passi

1. Collegare l’Arduino al Cubieboard Shield utilizzando i connettori specifici sul retro del shield.
2. Verificare che la tensione di alimentazione sia adeguata (5V) e collegare il Cubieboard all’alimentatore o computer tramite USB.
3. Posizionare il componente da testare sul breadboard, seguendo le indicazioni sui segnali (+ e -).
4. Connettere i pin del componente al cubieboard utilizzando dei jumper, in base alle specifiche del progetto.
5. Verificare la corretta connessione dei componenti su tutto il circuito.
6. Aprire l’IDE Arduino e caricare uno sketch di prova per testare le funzionalità del componente.
7. Monitorare i risultati sul monitor seriale dell’Arduino IDE, modificando lo sketch se necessario.
8. Ripetere i passaggi precedenti con altri componenti o progetti.

Codice di esempio

// Uno sketch di base per un led collegato al pin 13
digitalWrite(13, HIGH); // accende il LED

Mini-progetto

Crea una semplice interfaccia di controllo del volume audio utilizzando un potenziometro e un display LCD. Collega il potenziometro sul breadboard e leggi i valori con Arduino.

Errori comuni

• Non verificare la tensione corretta prima dell’alimentazione
• Collegare i componenti senza seguire le specifiche del datasheet
• Omettere il collegamento tra ground di Arduino e Cubieboard Shield
• Ignorare l’importanza della disposizione dei pin sul breadboard

Accessori consigliati

• Arduino Uno R3
• Display LCD 16×2 con I2C
• Potenziometro 10KΩ
• Jumper wire set

Domande frequenti

Il Cubieboard Shield si adatta a tutti i tipi di Arduino?
No, è specifico per Cubieboard ma può essere utilizzato con altri microcontrollori simili.

Posso usare il breadboard senza l’Arduino?
Sì, ma dovrai fornire un’alimentazione separata al circuito su breadboard.
