CoreEP4CE6 EP4CE6 EP4CE6E22C8N FPGA ALTERA Cyclone IV Scheda di Sviluppo Full I/O Expander JTAG Interfaccia

Descrizione

Cos’è

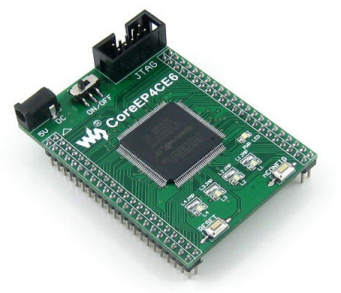

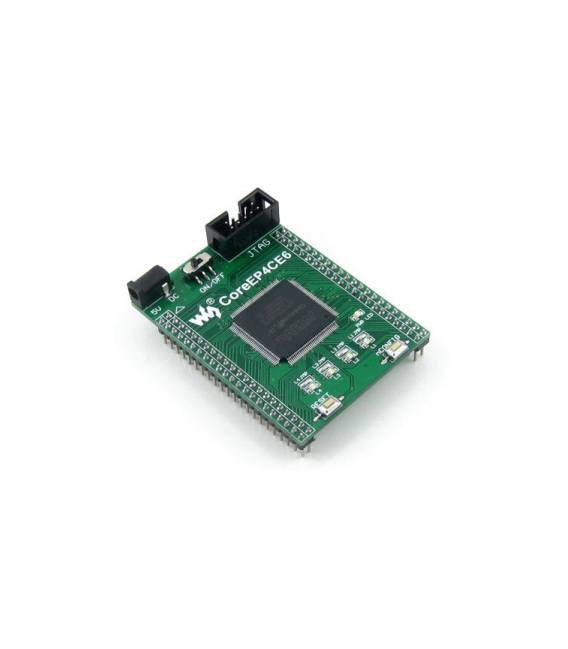

La scheda di sviluppo CoreEP4CE6 è una piattaforma per l’esplorazione e lo sviluppo di progetti avanzati basati sull’FPGA Altera Cyclone IV EP4CE6. Questo dispositivo offre un completo espansore I/O e un interfaccia JTAG, rendendo la programmazione e il debug dell’FPGA più semplici.

Caratteristiche

• Scheda di sviluppo FPGA Altera EP4CE6
• Completa espansione I/O
• Interfaccia JTAG integrata

A cosa serve

L’FPGA Altera Cyclone IV su questa scheda è ideale per progetti avanzati di elettronica digitale, elaborazione dei segnali e sistemi embedded. Può essere utilizzata per creare logiche personalizzate, gestire dispositivi esterni come LED o sensori tramite porte I/O e svolgere complessi calcoli in tempo reale.

Tutorial: Come usare CoreEP4CE6

La scheda di sviluppo CoreEP4CE6 ti permette di esplorare i potenziali dell’FPGA Cyclone IV, ideale per progetti avanzati di elettronica digitale.

Cosa serve

• CoreEP4CE6 scheda di sviluppo
• PC con sistema operativo Windows 10 o Linux
• Software di sviluppo Quartus Prime
• Cavo JTAG
• Resistore 10kΩ

Passi

1. 1. Scarica e installa il software di sviluppo Quartus Prime.
2. 2. Collega la scheda CoreEP4CE6 al PC tramite JTAG.
3. 3. Verifica sul datasheet la configurazione delle porte I/O.
4. 4. Crea un progetto nuovo in Quartus Prime.
5. 5. Scarica e installa il driver JTAG.
6. 6. Configura il JTAG nel software.
7. 7. Verifica la connettività JTAG.
8. 8. Carica un semplice sketch di esempio su Arduino IDE.

Codice di esempio

void setup() {
  pinMode(13, OUTPUT);
}

void loop() {
  digitalWrite(13, HIGH);
  delay(1000);
  digitalWrite(13, LOW);
  delay(1000);
}

Mini-progetto

Crea un segnale di on/off su una LED connessa a una porta I/O.

Errori comuni

• Non configurare correttamente il JTAG.
• Dimenticare di installare il driver JTAG.
• Collegare la scheda in modo errato.
• Non verificare la connettività JTAG prima di caricare il codice.

Accessori consigliati

• LED
• Resistore 1kΩ
• Multimetro
• Cavo JTAG

Domande frequenti

Come posso verificare la connettività JTAG?
Esegui un test JTAG nel software Quartus Prime.

Quali driver JTAG devo installare?
Segui le istruzioni del software di sviluppo Quartus Prime.

Posso utilizzare questa scheda con un Arduino?
Sì, ma è progettata per l’FPGA.

Quale software devo usare per sviluppare i progetti?
Quartus Prime.
