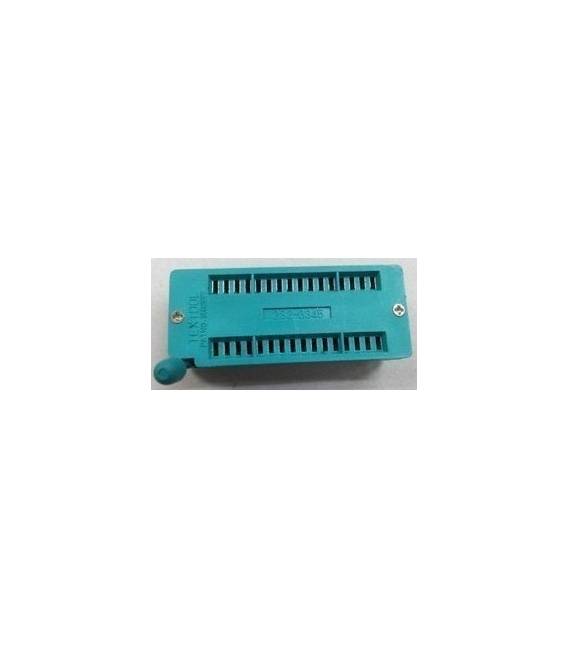

Zoccolo Universale ZIF per Test IC – 28 Pin (Corpo Largo)

Descrizione

Cos’è

Il Zoccolo Universale ZIF per Test IC – 28 Pin (Corpo Largo) è uno strumento progettato per facilitare il test e la sostituzione di circuiti integrati (IC) a 28 pin.

Caratteristiche

• 28 pin
• Corpo largo
• Tipo ZIF

A cosa serve

Questo zoccolo permette di collegare un IC a un circuito stampato senza dover saldarlo permanentemente. Questo è utile per testare diverse versioni di un IC, per riparare un circuito danneggiato o per prototipare nuovi progetti.

Tutorial: Come usare Zoccolo Universale ZIF per Test IC – 28 Pin

Il Zoccolo Universale ZIF per Test IC – 28 Pin è un componente fondamentale per i maker e gli elettronici che lavorano su circuiti integrati. Questo strumento ti permette di testare e sostituire IC senza danneggiare i pin.

Cosa serve

• Zoccolo Universale ZIF per Test IC – 28 Pin
• IC wide body 28P
• Stampa a circuito stampato
• Pinnettola
• Multimetro

Passi

1. Inserisci l’IC nel zoccolo ZIF, assicurando che sia ben alineato.
2. Colloca il zoccolo ZIF sul circuito stampato, assicurando che i pin siano perfettamente allineati.
3. Utilizza la pinnettola per chiudere il contatto elettrico tra il zoccolo e il circuito stampato.
4. Verifica la connessione con un multimetro.
5. Se necessario, utilizza il zoccolo ZIF per rimuovere l’IC dal circuito stampato.
6. Ripeti i passaggi precedenti per testare o sostituire l’IC.
7. Verifica sul datasheet per eventuali specifiche aggiuntive.
8. Ripeti il processo per altri IC wide body 28P come necessario.

Mini-progetto

Progetto di test di un circuito integrato: Collega l’IC al circuito stampato usando il zoccolo ZIF e testa le funzioni dell’IC con un multimetro o un oscilloscopio.

Errori comuni

• Non alineare correttamente l’IC nel zoccolo.
• Non chiudere completamente il contatto tra il zoccolo e il circuito stampato.
• Non verificare la connessione prima di testare l’IC.
• Non consultare il datasheet dell’IC per le specifiche di test.

Accessori consigliati

• IC wide body 28P
• Stampa a circuito stampato
• Pinnettola
• Multimetro

Domande frequenti

Come posso pulire i contatti del zoccolo ZIF?
Utilizza un pezzo di spago di seta o un panno anti-statico per pulire delicatamente i contatti.

Posso usare questo zoccolo ZIF per altri tipi di IC?
Verifica sul datasheet del zoccolo ZIF per confermare che sia compatibile con l’IC che intendi utilizzare.
