Zoccolo Universale ZIF per Test IC – 28 Pin

Descrizione

Cos’è

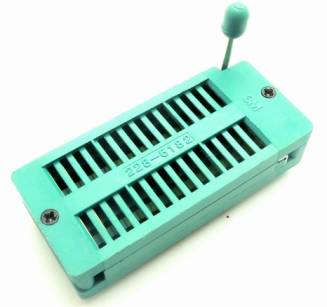

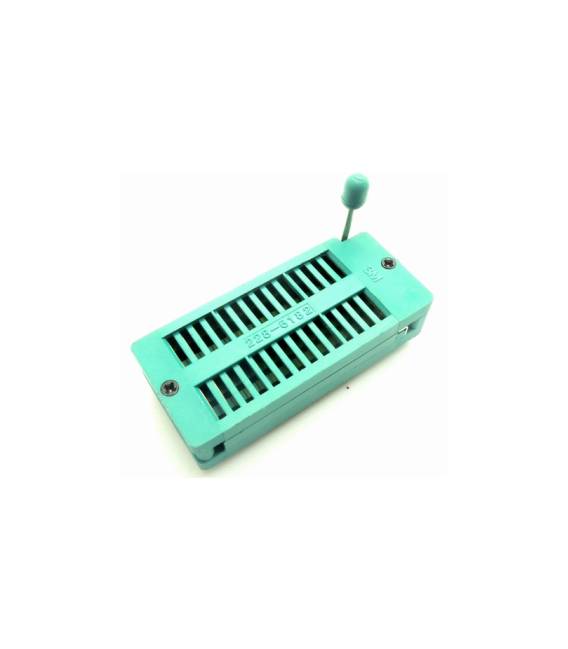

Il Zoccolo Universale ZIF per Test IC 28 Pin è uno strumento utile per testare e valutare circuiti integrati (IC) a 28 pin. Permette di inserire e rimuovere facilmente gli IC senza dover saldarli.

Caratteristiche

• 28 pin
• Tipo ZIF (Zero Insertion Force)

A cosa serve

Questo zoccolo è ideale per:
– Testare la funzionalità di un IC prima di installarlo in un circuito.
– Sostituire un IC difettoso in un circuito.
– Studiare il funzionamento di un circuito integrato.

Tutorial: Come usare Zoccolo Universale ZIF per Test IC – 28 Pin

Il Zoccolo Universale ZIF per Test IC 28 Pin è un componente fondamentale per testare e valutare IC di 28 pin. Utile per maker principianti e intermedi.

Cosa serve

• Zoccolo Universale ZIF per Test IC 28 Pin
• IC da testare
• Multimetro
• Pinzette

Passi

1. 1. Controlla che l’IC da testare abbia 28 pin.
2. 2. Accertati che il pinout dell’IC corrisponda al supporto ZIF.
3. 3. Prepara il pinzetto e l’IC.
4. 4. Inserisci l’IC nel supporto ZIF, allineando i pin.
5. 5. Chiudi il supporto ZIF per premerlo leggermente.
6. 6. Utilizza il multimetro per testare i pin dell’IC.
7. 7. Verifica sul datasheet per i connettori specifici.
8. 8. Seleziona il pin corretto sul multimetro e misura la resistenza, il voltaggio o la continuità.

Mini-progetto

Testa un microcontrollore Arduino UNO R3 con il supporto ZIF. Inserisci il microcontrollore, chiudi il supporto, e con il multimetro verifica la continuità tra i pin di alimentazione e i pin di I/O.

Errori comuni

• Inserire l’IC con i pin invertiti.
• Non chiudere completamente il supporto ZIF.
• Non utilizzare il supporto per IC con un numero di pin diverso.
• Mancata verifica del pinout sul datasheet.

Accessori consigliati

• Microcontrollore Arduino UNO R3
• Multimetro digitale
• Pinzette
• Supporto per protoboard

Domande frequenti

Posso usare questo supporto per IC con pin diversi da 28?
No, assicurati che l’IC abbia esattamente 28 pin.

Il supporto ZIF è adatto per tutti i tipi di IC?
No, utilizza solo per IC di 28 pin.

Posso utilizzare un supporto ZIF per testare un microcontrollore?
Sì, ma assicurati che il microcontrollore abbia 28 pin.

Il supporto ZIF richiede energia?
No, è un supporto passivo.
