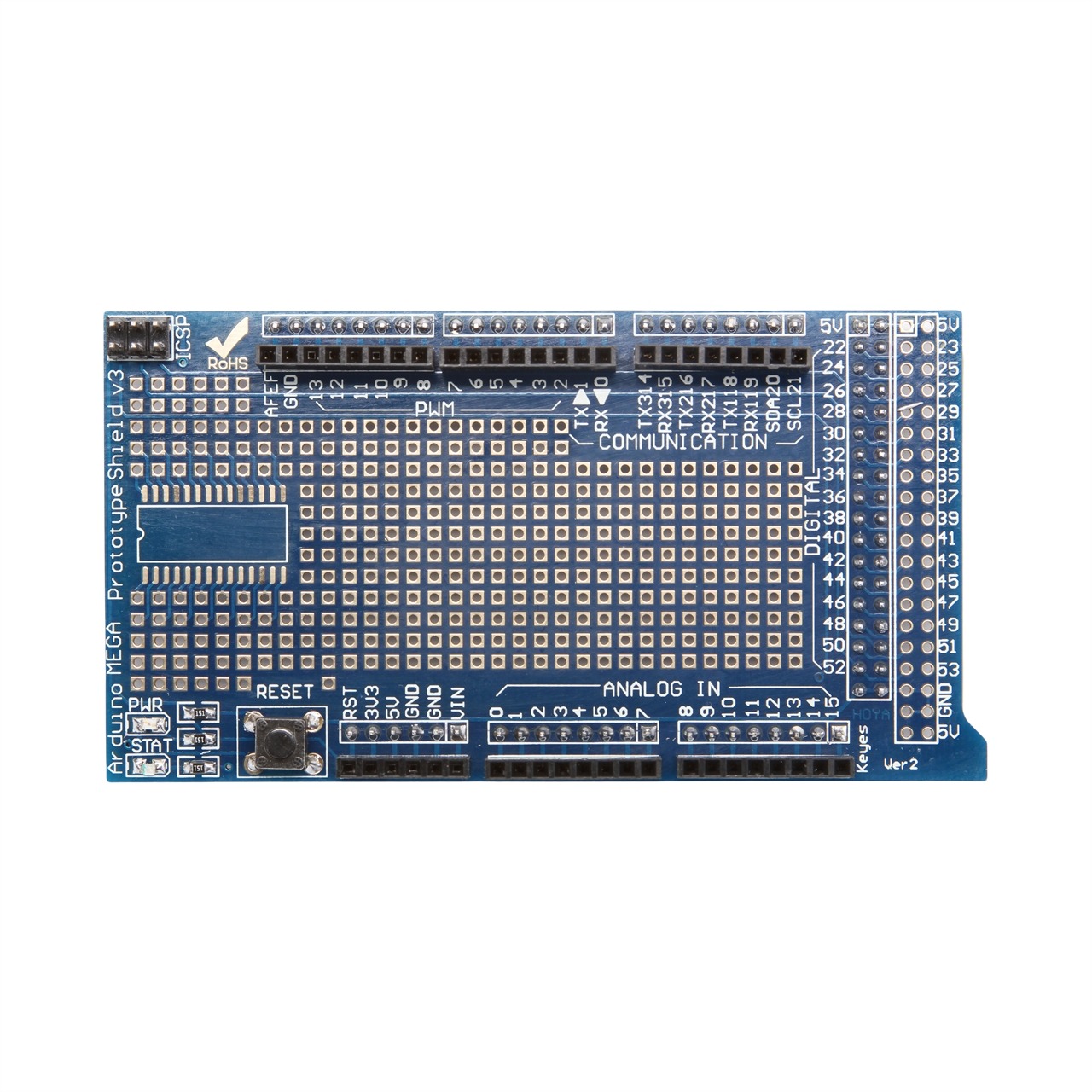

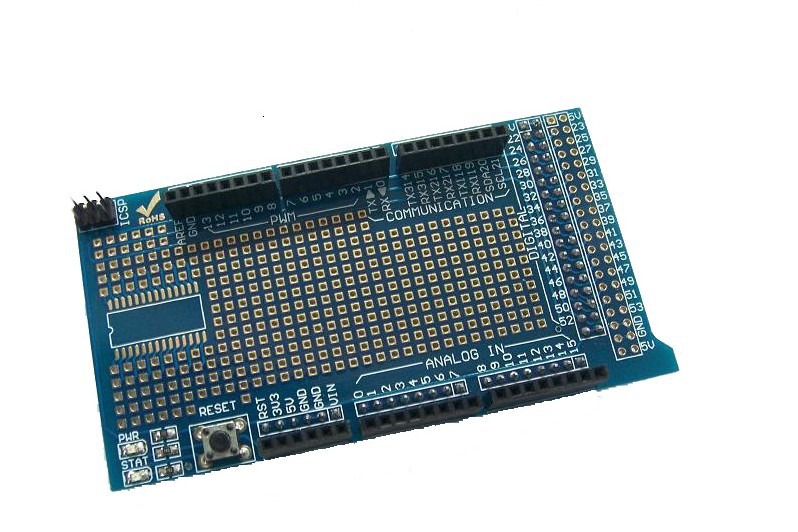

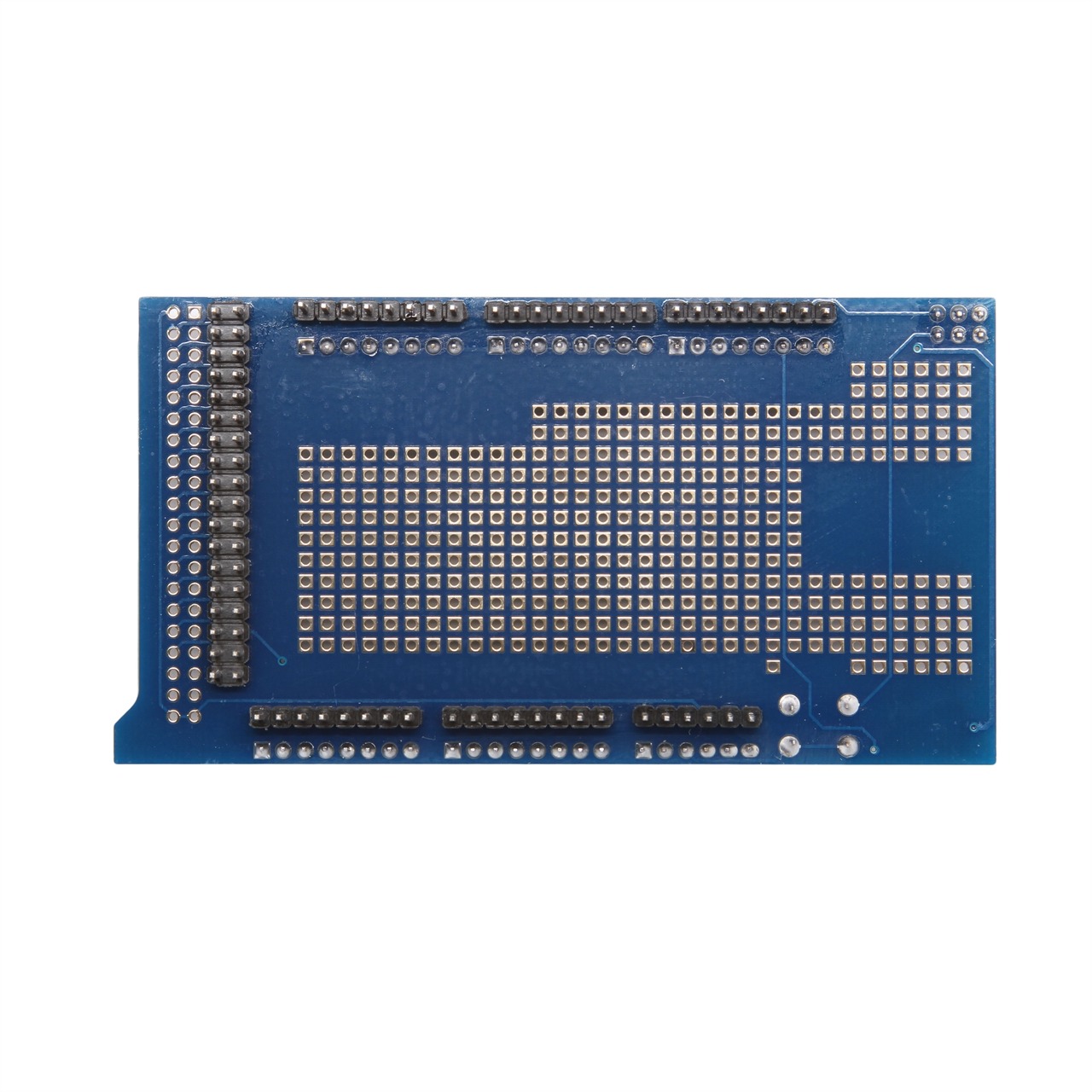

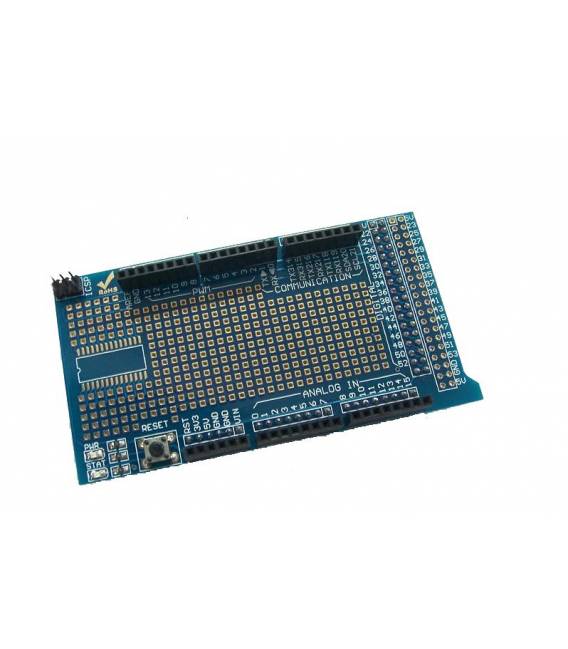

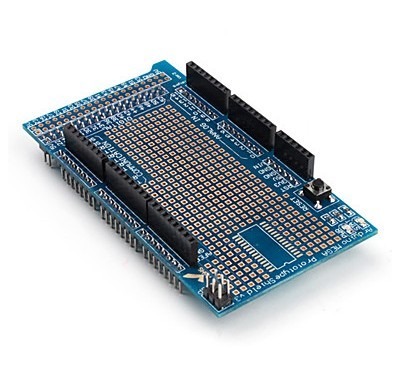

Arduino MEGA ProtoShield V3 Scheda di espansione

Descrizione

Cos’è

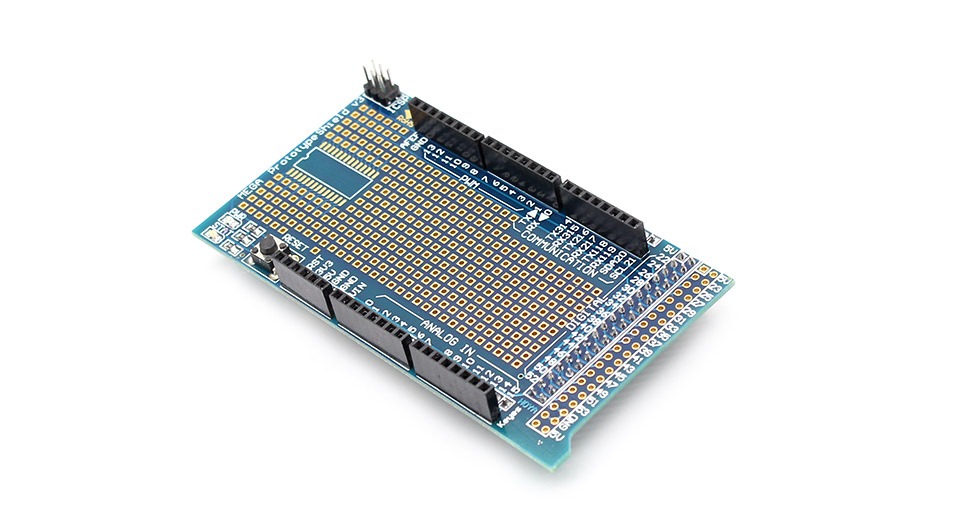

L’Arduino MEGA ProtoShield V3 è una scheda di espansione progettata per facilitare la prototipazione e lo sviluppo di progetti basati sull’Arduino Mega. Questo shield consente di aggiungere componenti direttamente sulla sua superficie, rendendo più facile l’integrazione di sensori, relè, LED e altri dispositivi.

Caratteristiche

• Scheda di espansione per Arduino MEGA
• Idealmente adatta alla prototipazione rapida
• Incluso un layout PCB per facilitare l’assemblaggio e il test dei componenti

A cosa serve

L’Arduino MEGA ProtoShield V3 è ideale sia per principianti che per esperti, permettendo di creare semplici interfacce di controllo con pulsanti e LED. Puoi utilizzarlo per progetti come controlli automatici, monitoraggio ambientale o qualsiasi altro applicazione che richieda l’interfacciamento hardware.

Tutorial: Come usare Arduino MEGA ProtoShield V3

L’Arduino Mega ProtoShield V3 è una scheda di espansione ideale per prototipazione e sviluppo di progetti basati sull’Arduino Mega. Questo shield ti permette di aggiungere componenti elettronici direttamente sulla sua superficie, rendendolo perfetto sia per principianti che per costruttori esperti.

Cosa serve

• Arduino MEGA ProtoShield V3
• Arduino MEGA 2560 o compatibile
• cavi jumper

Passi

1. Collega l’Arduino Mega al computer tramite il cavo USB.
2. Connetti fisicamente il Mega ProtoShield sulla piastra Arduino Mega, assicurandoti che tutti i collegamenti siano saldi e senza interruzioni.
3. Verifica sul datasheet del protoshield le pin relative alla sua configurazione per capire quali funzioni sono esposte.
4. Utilizza cavi jumper per collegare il protoshield all’Arduino Mega se necessario (verifica sul datasheet).
5. Carica uno sketch di prova sull’Arduino MEGA. Ad esempio, un semplice programma che accende e spegne una LED collegata al protoshield.
6. Monitora l’output del tuo progetto tramite il monitor seriale Arduino IDE per assicurarti che tutto funzioni correttamente.

Codice di esempio

// Esempio di sketch
void setup() {
  pinMode(13, OUTPUT);
}

void loop() {
  digitalWrite(13, HIGH);   // accendi la LED collegata alla pin 13
  delay(1000);               // attendi un secondo
  digitalWrite(13, LOW);    // spegni la LED
  delay(1000);               // attendi un secondo
}

Mini-progetto

Crea una semplice interfaccia di controllo con due pulsanti e una LED. Quando premi il primo pulsante, accendi la LED; quando premi il secondo, spegni la LED.

Errori comuni

• Non verificare la corretta configurazione delle pin sul datasheet.
• Omissione del collegamento fisico tra Arduino Mega e ProtoShield.
• Ignorare l’importanza di un collegamento saldo tra i cavi jumper ed il protoshield.
• Caricare uno sketch non adeguato per il progetto, causando errori di funzionamento.

Accessori consigliati

• LED
• Resistenza 220 ohm
• Pulsanti
• Cavo USB

Domande frequenti

Qual è la differenza tra questo shield e altri protoshield?
Questo shield è specificamente progettato per l’Arduino Mega, offrendo più spazio di prototipazione rispetto a versioni per Arduino Uno o Nano.

Posso utilizzare il protoshield con altri microcontrollori?
Verifica sul datasheet del protoshield le specifiche e la compatibilità con altri microcontrollori prima di collegarlo.
