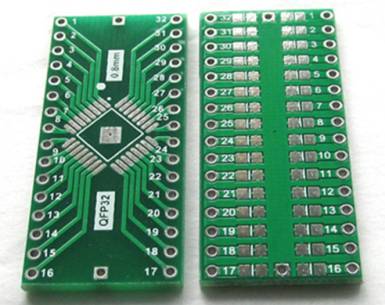

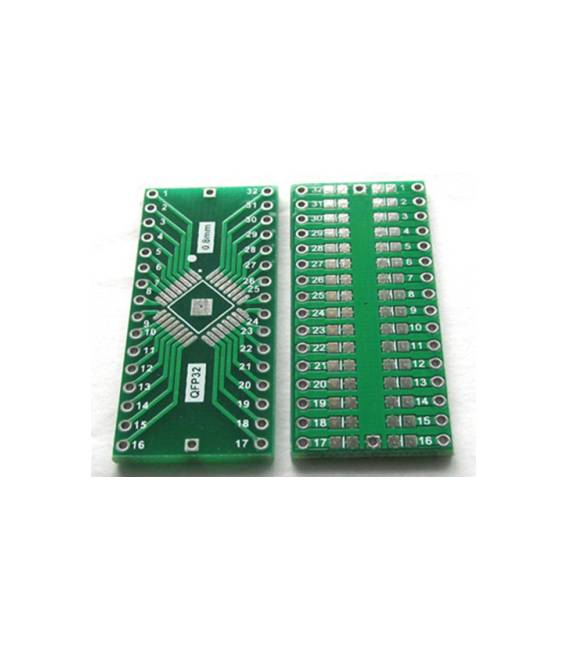

Adattatore 2 pezzi da QFP32 a DIP32 passo 0,8 mm

Descrizione

Cos’è

L’adattatore da QFP32 a DIP32 passo 0,8 mm è un componente che consente di montare componenti in formato quad-flat package (QFP) su circuiti stampati progettati per il dual-inline package (DIP). Questa soluzione facilita la compatibilità tra diverse configurazioni fisiche dei componenti elettronici.

Caratteristiche

• Formato: QFP32 a DIP32
• Passo: 0,8 mm

A cosa serve

L’adattatore è utile per progetti Arduino e altri tipi di circuiti stampati dove si desidera utilizzare componenti QFP in un contesto DIP. Permette ai maker e progettisti di montare facilmente microcontrollori o altri dispositivi su PCB (Printed Circuit Board) con connettori DIP, rendendo più flessibile la scelta dei componenti.

Tutorial: Come usare Adattatore 2 pezzi da QFP32 a DIP32 passo 0,8 mm

Questo adattatore è necessario per convertire i componenti da un formato a un altro, rendendo più facile la montaggio su circuiti stampati. Utile per maker e progettisti che lavorano con componenti in formato QFP32 e desiderano montarli in formato DIP32.

Cosa serve

• Adattatore 2 pezzi da QFP32 a DIP32 passo 0,8 mm
• Componenti QFP32
• Collegamenti da 0,8 mm
• Soldatino

Passi

1. Verifica sul datasheet le specifiche del componente QFP32.
2. Disegna o stampa un supporto per il circuito stampato (PCB) con i pin DIP32.
3. Collega i pin QFP32 ai pin DIP32 attraverso i collegamenti da 0,8 mm.
4. Monta il componente QFP32 sull’adattatore.
5. Solda i collegamenti e il componente per assicurare la stabilità.
6. Controlla la posizione dei pin per assicurare che siano correttamente allineati.
7. Verifica la connessione e il funzionamento del componente.
8. Testa il circuito stampato con un oscilloscopio o un multimetro.

Mini-progetto

Monta un microcontrollore Arduino UNO (formato DIP32) su un circuito stampato con componenti QFP32. In 30 minuti puoi montare il microcontrollore e i componenti QFP32 utilizzando l’adattatore.

Errori comuni

• Non verificare le specifiche sul datasheet prima dell’installazione.
• Omettere la verifica della posizione dei pin.
• Non soldare i collegamenti, rendendo il circuito instabile.
• Non testare il circuito dopo la montaggio.

Accessori consigliati

• Collegamenti da 0,8 mm
• Soldatino
• Supporto PCB
• Multimetro

Domande frequenti

Posso utilizzare questo adattatore con componenti in formato QFP64?
Verifica sul datasheet se il formato QFP64 può essere adattato con questo adattatore.

Quanto tempo ci vuole per montare un componente?
Il tempo di montaggio dipende dal numero di componenti, ma in genere richiede 15-30 minuti.

Ho bisogno di un oscilloscopio per testare il circuito?
No, un multimetro è sufficiente per testare la connessione e il funzionamento del componente.

Posso utilizzare questo adattatore con componenti in formato BGA?
Verifica sul datasheet se l’adattatore supporta componenti in formato BGA.
