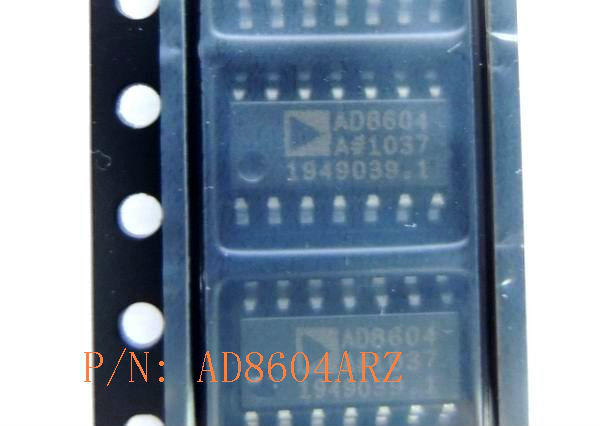

AD8604ARZ OP AMP QUAD CMOS 8604 SOIC14 IC Circuiti Integrati

Descrizione

Tutorial: Come usare AD8604ARZ OP AMP

L’AD8604ARZ è un amplificatore operazionale quad che consente di realizzare circuiti di filtraggio, modulazione e conversione analogica-digitale. Ideale per progetti di elettronica avanzata e per chi vuole esplorare la sintesi audio o la misurazione di segnali.

Cosa serve

• Arduino Uno
• Breadboard
• Cavi di connessione
• Fonte di alimentazione

Passi

1. Verifica sul datasheet le tensioni di alimentazione necessarie per l’AD8604ARZ.
2. Collega la fonte di alimentazione ai pin VCC e GND dell’AD8604ARZ.
3. Collega i segnali di input e output tra Arduino e l’AD8604ARZ secondo le specifiche del datasheet.
4. Scrivi uno sketch Arduino per inviare un segnale di input all’AD8604ARZ.
5. Monitora l’output dell’AD8604ARZ utilizzando il monitor seriale di Arduino.
6. Verifica la corretta funzione dell’amplificatore operazionale con un oscilloscopio o un multimetro.
7. Ricalibra l’AD8604ARZ se necessario, seguendo le istruzioni del datasheet.
8. Testa ulteriori funzioni dell’AD8604ARZ come filtraggio o conversione analogica-digitale.

Codice di esempio

void setup() {
  Serial.begin(9600);
}

void loop() {
  int val = analogRead(A0);
  Serial.println(val);
}

Mini-progetto

Realizza un filtro passa-basso di primo ordine con l’AD8604ARZ per filtrare un segnale audio.

Errori comuni

• Non verificare le tensioni di alimentazione richieste.
• Non collegare correttamente i segnali di input e output.
• Non ricalibrare l’AD8604ARZ se necessario.
• Non testare l’output dell’amplificatore operazionale con un oscilloscopio o un multimetro.

Accessori consigliati

• Fonte di alimentazione 5V
• Oscilloscopio
• Multimetro
• Breadboard

Domande frequenti

Come si collega l’AD8604ARZ?
Collega i pin VCC e GND per l’alimentazione, poi collega i segnali di input e output secondo le specifiche del datasheet.

Quali tipi di progetti si possono fare con l’AD8604ARZ?
Si possono realizzare progetti di filtraggio, modulazione e conversione analogica-digitale.

Dove posso trovare le specifiche tecniche dell’AD8604ARZ?
Le specifiche tecniche sono disponibili sul datasheet, che puoi trovare sul sito del produttore Analog Devices.
