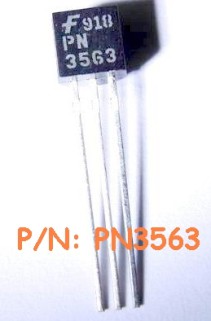

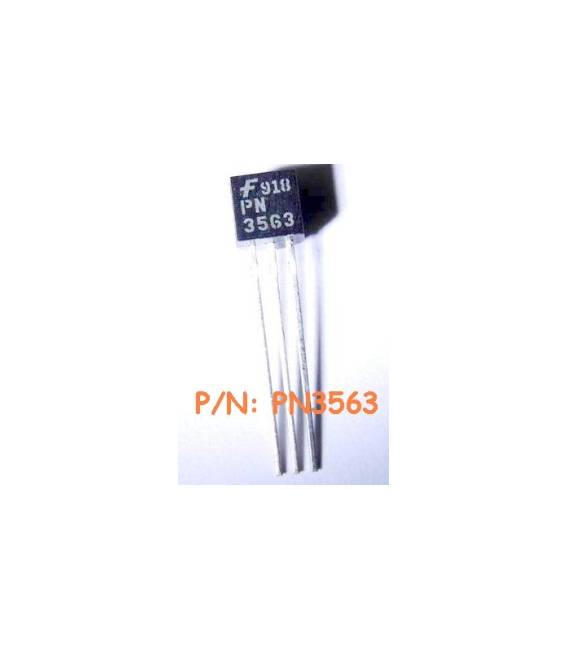

6 Pezzi PN3563 Transistor Bipolare Singolo IC Circuiti Integrati

Descrizione

Tutorial: Come usare PN3563 Transistor Bipolare

Il transistor bipolare PN3563 è un componente fondamentale per i progetti di elettronica che richiedono l’amplificazione o la commutazione del segnale. Questo tutorial ti guiderà attraverso le basi della sua utilizzazione, ideale sia per principianti che per maker intermedi.

Cosa serve

• PN3563 Transistor Bipolare
• Arduino Uno R3
• Resistenze di pull-up e pull-down
• Lampadina a led
• Batteria o alimentatore
• Filo da collegamento

Passi

1. Verifica le specifiche del PN3563 sul datasheet per capire i pin corretti.
2. Collega la base del transistor al pin di controllo dell’Arduino, ad esempio il pin digital 2.
3. Collega l’emettitore (E) a massa e il raccolto (C) all’anodo della lampadina LED. Il catodo della LED va collegato alla massa attraverso una resistenza adeguata per proteggere la LED.
4. Scrivi un semplice sketch Arduino che controlli lo stato del pin 2, alternando tra HIGH e LOW.
5. Carica il codice sull’Arduino e testa il circuito. La LED dovrebbe accendersi e spegnersi in sincronia con i segnali del transistor.
6. Verifica la corretta funzione del componente aggiungendo un sensore di input per controllare l’attivazione della LED.

Codice di esempio

void setup() {
  pinMode(2, OUTPUT);
}

void loop() {
  digitalWrite(2, HIGH); // Attiva il transistor
  delay(1000);
  digitalWrite(2, LOW); // Disattiva il transistor
  delay(1000);
}

Mini-progetto

Crea un semplice sistema di allarme che attivi una LED quando viene rilevato movimento da parte di un sensore PIR collegato al pin del transistor PN3563.

Errori comuni

• Collegare l’anodo della LED direttamente alla massa senza resistenza.
• Non verificare le specifiche del transistor sul datasheet prima dell’uso.
• Usare un segnale di basso livello per attivare il transistor in modalità comutazione.
• Ignorare la protezione elettronica necessaria durante l’amplificazione.

Accessori consigliati

• Sensore PIR ARD01234
• Kit Base Arduino Starter Kit ARD05678
• Breadboard ARD09876
• Resistenze variabili ARD04567

Domande frequenti

Qual è la differenza tra un transistor NPN e PNP?
Un transistor NPN funziona attivando il segnale in alto (HIGH) per accendere l’output, mentre un PNP richiede un segnale basso (LOW).

Posso usare PN3563 con altri microcontrollori?
Sì, il PN3563 è compatibile con la maggior parte dei microcontrollori che forniscono un segnale digitale.
