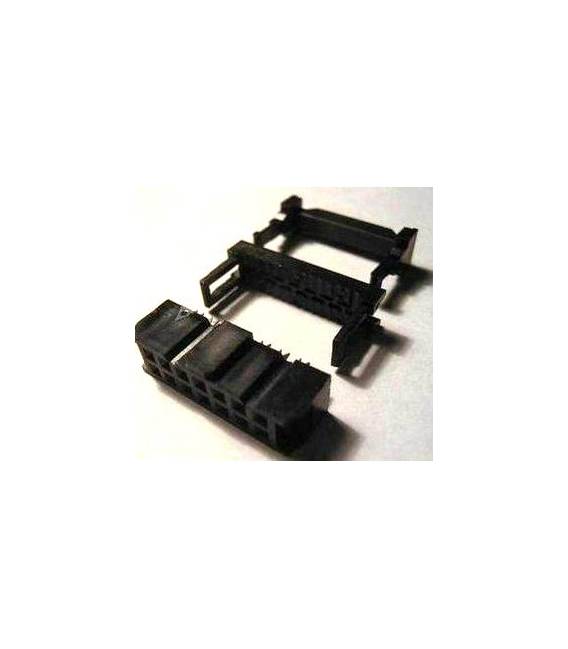

4 Pezzi Connettore IDC per cavo piatto 14 Poli Passo 2.54MM Socket Femmina FC-14P

Descrizione

Connettore IDC per cavo piatto 14 Poli

Tutorial: Come usare Connettore IDC per cavo piatto 14 Poli

Questo connettore IDC FC-14P è ideale per i progetti di elettronica che richiedono la connessione di un cavo piatto a circuiti stampati o a schede madre. È particolarmente utile per i maker principianti e intermedi che stanno sviluppando progetti con Arduino.

Cosa serve

• cavo piatto 14 poli
• pinnettone

Passi

1. Verifica sul datasheet il numero di poli del connettore (dovrebbe essere 14).
2. Prepara un cavo piatto compatibile con il tuo connettore.
3. Utilizza un pinnettone per inserire i fili del cavo nel connettore, assicurando che ogni filo sia posizionato correttamente in una delle guide del connettore.
4. Verifica la connessione dei fili con uno strumento di test come un multietto o un tester di continuità.
5. Se necessario, applica della sella termoplastica intorno al connettore per proteggere i collegamenti.

Mini-progetto

Crea una console di controllo con 14 LED che si accendono e spegnono in sequenza quando vengono premuti dei pulsanti, utilizzando il cavo piatto e il connettore per collegare la scheda Arduino ai componenti esterni.

Errori comuni

• Inserire i fili del cavo nel connettore senza prima verificarne l’orientamento corretto.
• Non applicare sella termoplastica intorno al connettore, esponendo i collegamenti a danni fisici o ambientali.
• Usare un pinnettone inadatto per il tipo di filo utilizzato.

Accessori consigliati

• Cavo piatto 14 poli
• Pinnettone
• Sella termoplastica
• Multietto

Domande frequenti

Come posso verificare la connessione dei fili?
Utilizza un multietto o un tester di continuità per controllare che ogni filo sia correttamente collegato al polo corrispondente del connettore.

Qual è l’utilità della sella termoplastica?
La sella termoplastica protegge i collegamenti dal danno fisico e dall’umidità, assicurando una connessione stabile nel tempo.
