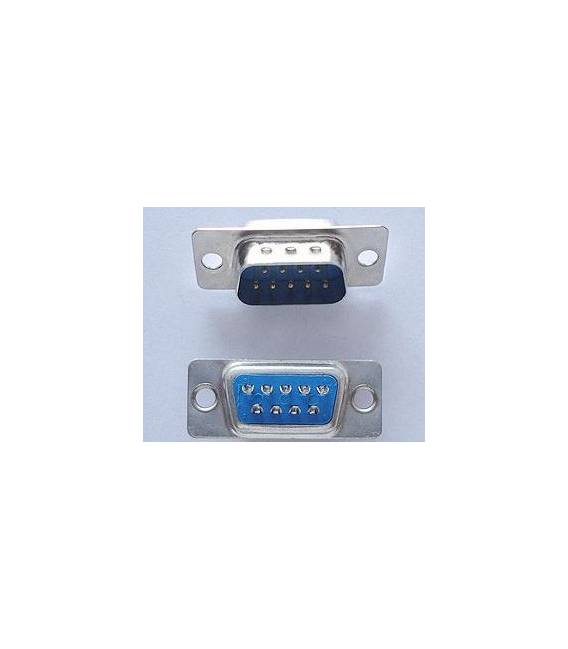

4 Pezzi Connettore DB9 Maschio 9 pins Connettore RS232 Porta Seriale

Descrizione

Tutorial: Come usare Connettore DB9 Maschio RS232

Il connettore DB9 è fondamentale per la comunicazione seriale in vari progetti elettronici, come Arduino o sistemi di controllo. Questo tutorial ti guiderà attraverso l’installazione del connettore DB9 maschio RS232.

Cosa serve

• Arduino
• cavo USB-A a B (o microUSB)
• pinnettiera
• multimetro

Passi

1. Verifica che il connettore sia compatibile con la tua scheda Arduino o dispositivo. Controlla le specifiche sul datasheet.
2. Utilizza una pinnettiera per aprire lo spazio necessario su un lato del circuito stampato (PCB) dove vuoi installare il connettore DB9.
3. Colloca il connettore DB9 nel PCB e assicurati che sia ben allineato con le linee di montaggio.
4. Utilizza la pinnettiera per inchiodare i piedini del connettore al PCB, seguendo l’orientamento corretto. Verifica sul datasheet per confermare il posizionamento dei piedini.
5. Controlla tutti i collegamenti con un multimetro in modalità continuità, assicurandoti che non ci siano corti circuito o interruzioni.
6. Se necessario, applica la resina o il sellante per fissare ulteriormente il connettore al PCB.

Mini-progetto

Crea un semplice sistema di monitoraggio seriale che invia dati dal tuo Arduino a un computer tramite un cavo RS232.

Errori comuni

• Montare il connettore in modo sbagliato o fuori posizione.
• Non verificare la continuità dei collegamenti prima di utilizzare il connettore.
• Utilizzare un connettore non compatibile con l’hardware del progetto.

Accessori consigliati

• Cavo RS232
• Multimetro digitale
• Sellante per elettronica

Domande frequenti

Il mio connettore non funziona. Cosa devo fare?
Controlla la continuità dei collegamenti con un multimetro e verifica che il connettore sia compatibile con l’hardware del progetto.

Posso utilizzare questo connettore per altri scopi oltre alla comunicazione RS232?
Sì, ma assicurati di verificare le specifiche elettriche sul datasheet prima di utilizzarlo in un altro contesto.
