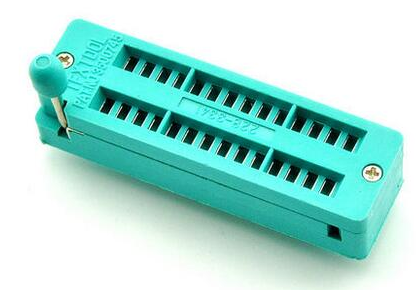

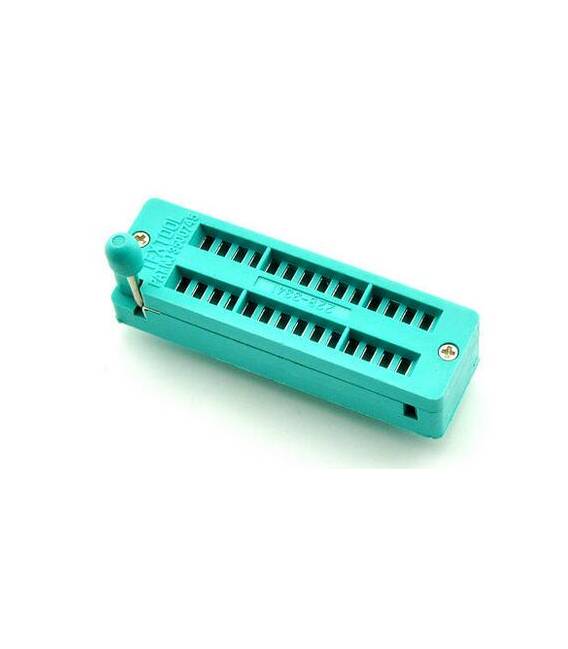

28-pin ZIF test socket IC Corpo stretto 228-3341

Descrizione

Cos’è

Il 28-pin ZIF test socket IC Corpo stretto 228-3341 è un dispositivo utilizzato per il testing e la sostituzione di circuiti integrati (IC) a 28 pin. Questo tipo di socket, noto come Zero Insertion Force (ZIF), permette di inserire e rimuovere i componenti senza causare danni.

Caratteristiche

• Pinnatura: 28-pin
• Tipo di socket: ZIF (Zero Insertion Force)
• Corpo del componente: Stretto

A cosa serve

Questo socket è ideale per gli appassionati di elettronica che lavorano su circuiti integrati a 28 pin. È utile nella prototipazione, sviluppo hardware e testing di componenti senza danneggiarli.

Tutorial: Come usare ZIF Test Socket IC 28-pin

Il socket ZIF (Zero Insertion Force) per IC a 28 pin è un dispositivo utile per testare e sostituire i chip senza danneggiarli. È ideale per gli appassionati di elettronica che lavorano su circuiti integrati.

Cosa serve

• ZIF Test Socket IC 28-pin
• Chip a 28 pin da testare o sostituire
• Pistola saldatrice (se necessario)
• Pinza per saldature

Passi

1. Verifica che il socket ZIF sia compatibile con il chip specifico da installare.
2. Se necessario, disassembla delicatamente l’attrezzatura attorno al circuito integrato esistente utilizzando una pinza per saldature.
3. Posiziona il socket ZIF sul PCB (Printed Circuit Board) in corrispondenza dell’alloggio del chip. Verifica la posizione e l’allineamento con cura.
4. Se necessario, salda i contatti del socket al PCB utilizzando una pistola saldatrice. Assicurati che le saldature siano compatte ma non troppo abbondanti.
5. Inserisci delicatamente il chip nel socket ZIF. Utilizza la manopola di spinta sul lato del socket per assicurare un contatto sicuro tra i pin del chip e quelli del socket.
6. Verifica che il chip sia correttamente inserito e in contatto con tutti i suoi pin.
7. Testa il circuito integrato attraverso il socket ZIF. Verifica sul datasheet per le specifiche di test pertinenti.
8. Se necessario, rimuovi delicatamente il chip dal socket utilizzando la manopola di spinta e ripeti il processo con un nuovo chip.

Mini-progetto

Progetta una piccola scheda madre per testare diversi tipi di circuiti integrati a 28 pin. Inserisci vari componenti come LED, resistenze e condensatori per verificare il funzionamento del chip.

Errori comuni

• Inserimento forzato del chip nel socket
• Saldature troppo abbondanti o insufficienti
• Posizionamento errato del socket sul PCB
• Test non accurati o mancante di verifiche sui datasheet

Accessori consigliati

• Pistola saldatrice (SKU: ARD012345)
• Pinza per saldature (SKU: ARD067890)
• Kit di test elettronico (SKU: ARD011111)

Domande frequenti

Come posso sapere se il mio chip è compatibile con questo socket?
Controlla la disposizione dei pin del tuo chip e confrontala con quella specificata nel datasheet del socket.

Quali strumenti sono necessari per installare un socket ZIF su una scheda madre?
Una pistola saldatrice, una pinza per saldature e un kit di test possono essere utili.

Il mio chip non funziona quando lo inserisco nel socket. Cosa posso fare?
Verifica il contatto tra i pin del chip e quelli del socket. Assicurati che nessun pin sia danneggiato o fuori posto.
