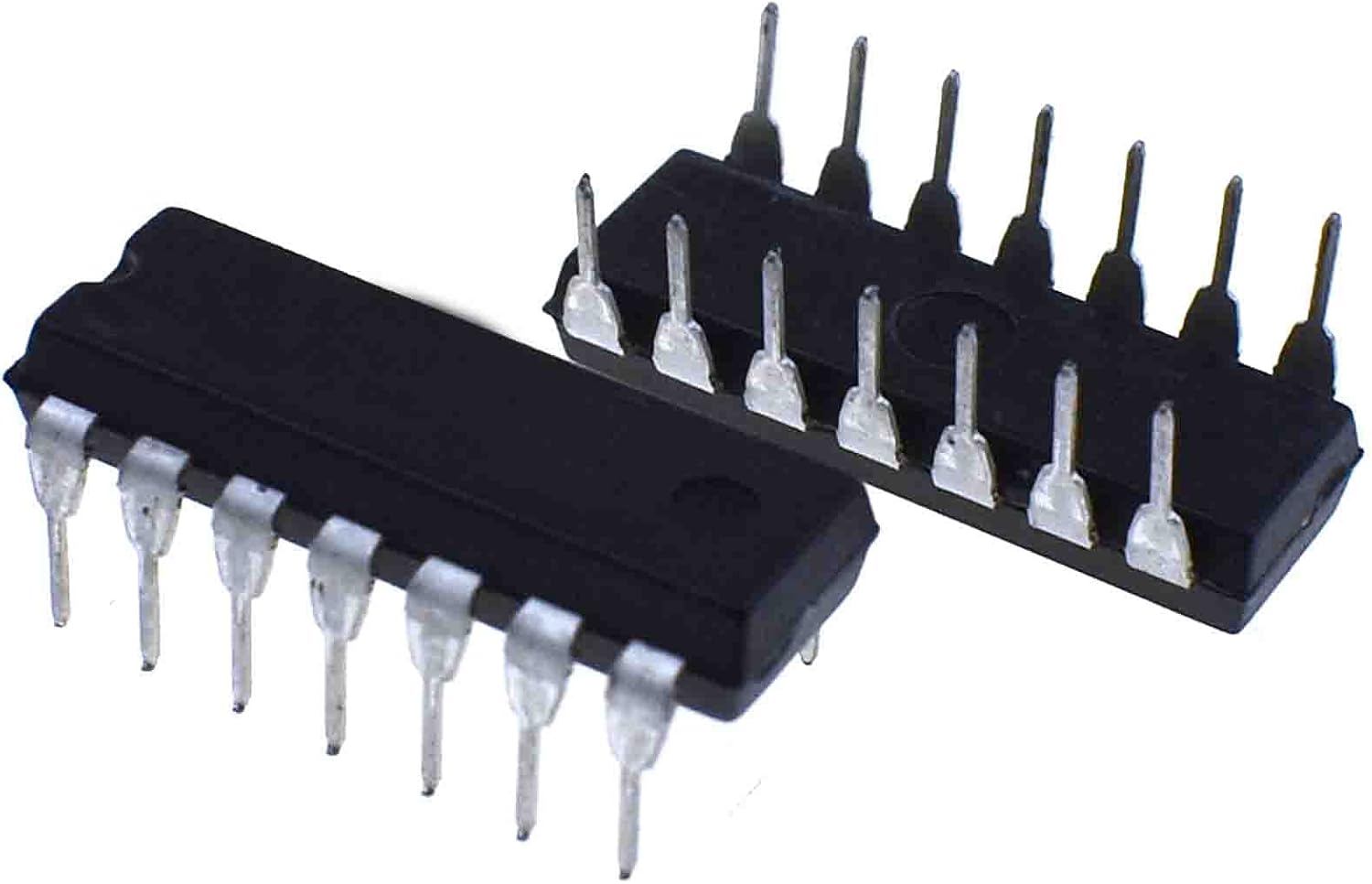

2 Pezzi SN74LS38N Porta NAND IC 4 Canale Collettore aperto 14-PDIP

Descrizione

Cos’è

Il SN74LS38N è un’integrale logica che contiene quattro porte NAND quadre. Questo componente è utilizzato in vari progetti elettronici per implementare porte logiche NAND.

Caratteristiche

• 4 porte NAND quadre
• Collettore aperto
• 14-PDIP

A cosa serve

Questo componente è ideale per progetti di logica digitale, come circuiti di controllo elettronico. Puoi utilizzarlo per creare semplici circuiti di controllo di un LED usando due bottoni come input e un LED con una resistenza come output. È compatibile con Arduino e altri sistemi di controllo digitale.

Tutorial: Come usare SN74LS38N Porta NAND IC

Il SN74LS38N è un IC che contiene quattro porte NAND quadre. È utile per progetti di logica digitale, come circuiti di controllo elettronico. Questo componente è ideale per maker principianti e intermedi che desiderano comprendere e implementare porte logiche.

Cosa serve

• Arduino
• Stampa a pallini
• Connettori
• Cavo di prova
• Multimetro
• Breadboard

Passi

1. Installare il SN74LS38N su un breadboard.
2. Collegare l’alimentazione del circuito (Vcc e GND).
3. Collegare i segnali di input delle porte NAND.
4. Verifica il funzionamento con un multimetro.
5. Se necessario, collegare un LED e una resistenza come output.
6. Testare le porte NAND con differenti combinazioni di input.
7. Implementare il circuito in un progetto più grande.
8. Verifica sempre sul datasheet per specifiche non menzionate qui.

Mini-progetto

Crea un semplice circuito di controllo di un LED usando il SN74LS38N. Collega due bottoni come input e un LED con una resistenza come output. Quando i bottoni sono premuti, il LED si accende.

Errori comuni

• Non collegare correttamente Vcc e GND.
• Non verificare il funzionamento delle porte NAND.
• Utilizzare una resistenza di protezione troppo bassa.
• Ignorare le specifiche del datasheet.

Accessori consigliati

• Arduino Uno
• Breadboard
• Connessioni all’esterno
• Resistenze variabili

Domande frequenti

Quali sono le funzioni delle porte NAND?
Le porte NAND producono un output basso solo quando tutti gli input sono alti; altrimenti, l’output è alto.

Come posso testare il SN74LS38N?
Usa un multimetro per testare i segnali di input e output.

Posso collegare direttamente un LED all’output?
No, è necessario aggiungere una resistenza di protezione.
