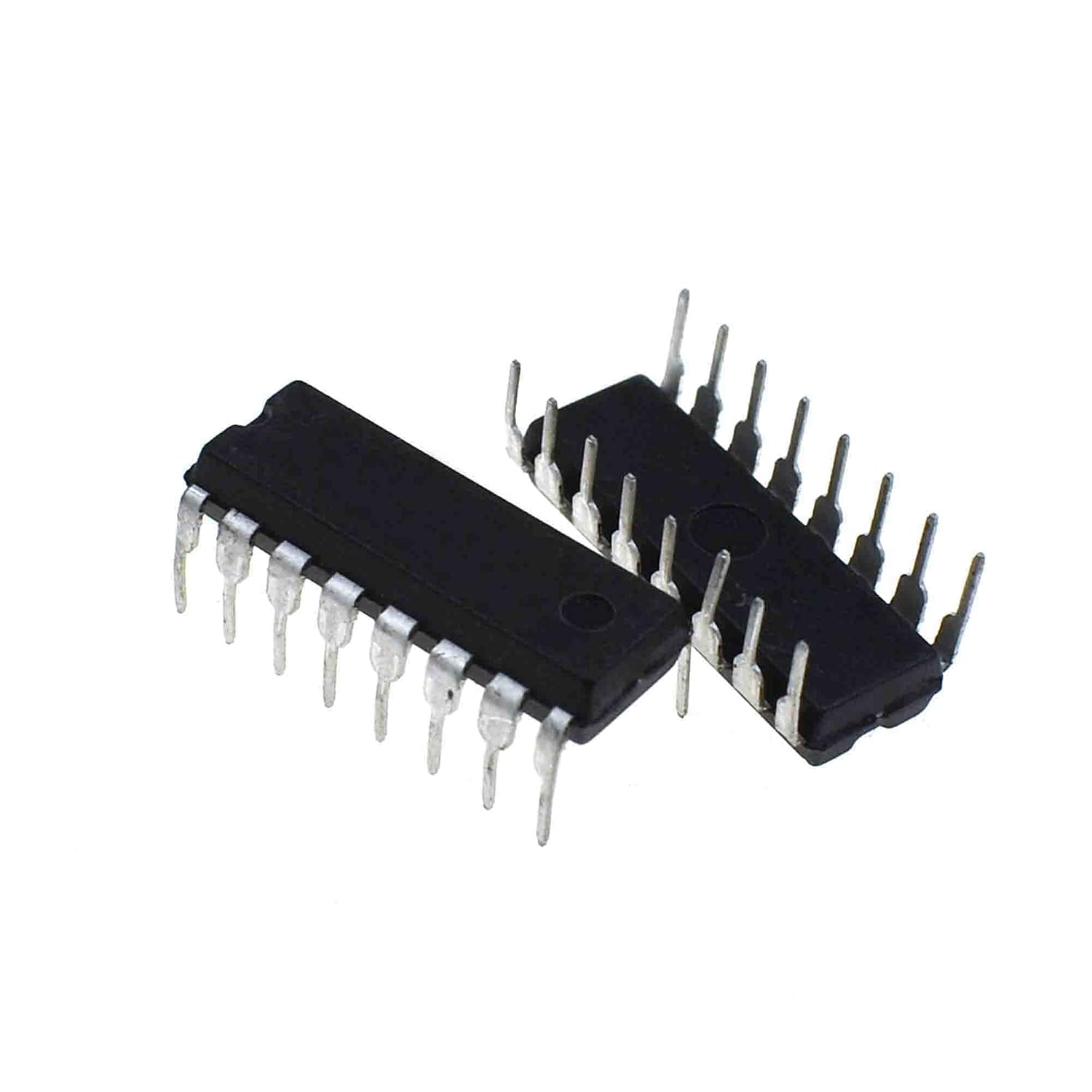

2 Pezzi SN 74LS48 Circuito Integrato BCD 7SEGM.DECOD/DRIVER

Descrizione

Cos’è

Il SN 74LS48 è un circuito integrato utilizzato per la decodifica dei segnali binari BCD (Binary Coded Decimal) in un formato che può essere visualizzato su display a 7 segmenti. Questo componente è fondamentale per progetti di illuminazione digitale o display di conteggio.

Caratteristiche

• 2 pezzi di circuito integrato SN 74LS48
• Decodifica BCD in formato 7 segmenti
• Driver per display a 7 segmenti

A cosa serve

Ideale per progetti di Arduino e elettronica, il SN 74LS48 può essere utilizzato per creare un display a 7 segmenti che mostra il conteggio da 0 a 9. Puoi usare un pulsante per incrementare il conteggio. Il componente è compatibile con Arduino e ESP per progetti di illuminazione digitale e display di conteggio.

Tutorial: Come usare SN 74LS48

Il SN 74LS48 è un circuito integrato utilizzato per decodificare i segnali binari BCD (Binary Coded Decimal) in un formato che può essere visualizzato su display a 7 segmenti. È ideale per progetti di illuminazione digitale o display di conteggio.

Cosa serve

• Arduino
• Display a 7 segmenti
• Alimentazione 5V

Passi

1. Collegare l’Arduino al SN 74LS48 secondo la tabella delle interfacce.
2. Collegare il SN 74LS48 al display a 7 segmenti.
3. Scrivere lo sketch Arduino per inviare i dati BCD.
4. Verifica sul datasheet per le specifiche di alimentazione.
5. Caricare lo sketch sul microcontrollore.
6. Verifica del funzionamento del display a 7 segmenti.
7. Verifica sul datasheet per eventuali modifiche necessarie.
8. Ripetere i passaggi con numeri diversi per testare il circuito.

Codice di esempio

void setup() {
  pinMode(2, OUTPUT);
  pinMode(3, OUTPUT);
  // Collegare i pin di output a quelli del SN 74LS48
}

void loop() {
  digitalWrite(2, HIGH);
  digitalWrite(3, LOW);
  // Invia il segnale BCD al SN 74LS48
}

Mini-progetto

Crea un display a 7 segmenti che mostra il conteggio da 0 a 9. Usa un pulsante per incrementare il conteggio.

Errori comuni

• Collegare il display a 7 segmenti al SN 74LS48 al contrario.
• Inserire un segnale BCD non valido.
• Non verificare la tensione di alimentazione sul datasheet.
• Non verificare la corretta decodifica dei segnali BCD.

Accessori consigliati

• Pulsante per Arduino
• Resistenze per Arduino
• Cavo USB per Arduino
• Display a 7 segmenti

Domande frequenti

Come posso collegare il SN 74LS48 al display a 7 segmenti?
Collega i pin del SN 74LS48 ai pin del display a 7 segmenti come indicato nel datasheet.

Quali pin dell’Arduino devo usare?
Usa i pin digitali dell’Arduino per inviare i segnali BCD al SN 74LS48.
