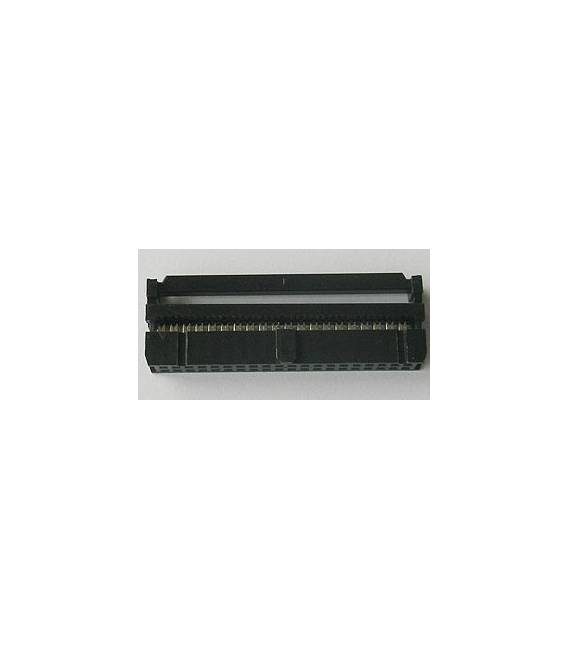

2 Pezzi Connettore IDC per cavo piatto 40 Poli Passo 2.54MM Socket Femmina FC-40P

Descrizione

Connettore IDC per cavo piatto 40 Poli

Tutorial: Come usare Connettore IDC 40 Poli

Il connettore IDC (Insulation Displacement Connector) per cavo piatto 40 poli è un componente essenziale per i progetti di elettronica che richiedono l’interconnessione rapida tra circuiti stampati e cavi. Ideale per maker principianti e intermedi, questo connettore facilita la montaggio di linee di segnali digitali o analogiche.

Cosa serve

• Cavo piatto IDC
• Strumento da taglio universale
• Pinza a tenuta

Passi

1. Verifica sul datasheet le dimensioni del connettore e prepara il cavo piatto IDC di conseguenza, tagliandolo con un strumento da taglio universale.
2. Inserisci delicatamente i fili del cavo piatto nel connettore IDC. Ogni fila deve essere inserita in una singola posizione del connettore per evitare cortocircuiti.
3. Utilizza la pinza a tenuta per premere leggermente il cavo piatto all’interno del connettore, assicurando un contatto solido tra i fili e le piste metalliche del connettore. Verifica che ogni fila sia ben inserita e non sporga.
4. Se necessario, applica una piccola goccia di sella plastica per fissare ulteriormente il cavo al connettore.

Mini-progetto

Crea un semplice circuito stampato con LED e pulsanti. Utilizza i connettori IDC per collegarli rapidamente a un microcontrollore come Arduino.

Errori comuni

• Inserire il cavo piatto nel connettore in modo non corretto, causando cortocircuiti o contatti deboli.
• Non applicare la sella plastica per fissare il cavo al connettore, aumentando le possibilità di un disconnessione accidentale.
• Tagliare il cavo piatto senza prima misurarlo correttamente sul datasheet del connettore.

Accessori consigliati

• Cavo piatto IDC
• Strumento da taglio universale
• Pinza a tenuta

Domande frequenti

Perché il mio cavo non si collega correttamente?
Controlla che i fili siano inseriti correttamente in ogni posizione del connettore IDC e verifica se la pressione è sufficiente.

Posso utilizzare un connettore IDC per alimentare il mio circuito?
Sì, ma assicurati che i fili di alimentazione siano ben isolati e non creino cortocircuiti con altri segnali.
