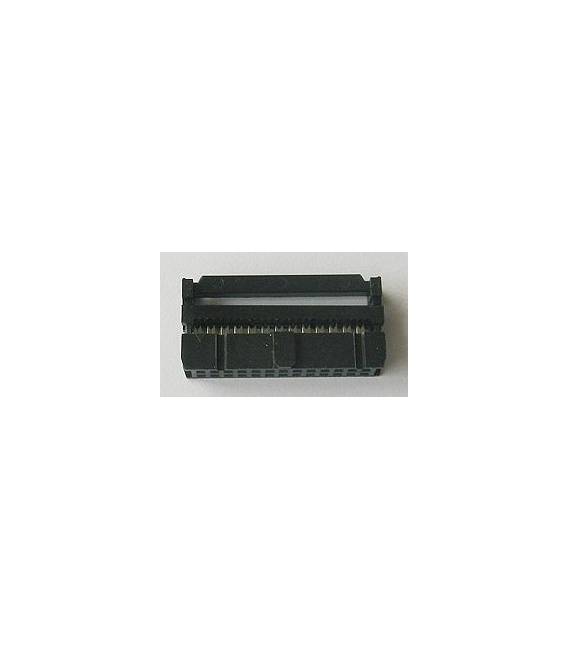

2 Pezzi Connettore IDC per cavo piatto 26 Poli Passo 2.54MM Socket Femmina FC-26P

Descrizione

Tutorial: Come usare Connettore IDC 26 Poli FC-26P

Questo connessore è ideale per collegare cabli piatti a circuiti elettronici, facilitando la connettività e l’accesso ai pin.

Cosa serve

• Pezzi Connettore IDC 26 Poli FC-26P
• Cavo piatto 26 Poli
• Strumenti per tagliare e preparare il cavo
• Punta da soldare o strumenti di connessione

Passi

1. 1. Verifica sul datasheet le specifiche del connessore.
2. 2. Taglia il cavo piatto a 26 Poli con un taglio netto.
3. 3. Prepara le estremità del cavo per l’inserimento nel connessore.
4. 4. Inserisci il cavo nel connessore, allineando i poli.
5. 5. Chiudi il connessore con il cavo interno.
6. 6. Controlla la connessione, assicurati che i poli siano ben inseriti.
7. 7. Se necessario, solda i contatti per un collegamento più robusto.
8. 8. Testa la connessione con un multimetro o un circuito semplice.

Mini-progetto

Costruisci un semplice multiplexatore di pin per un display 16×2 LCD, utilizzando un connessore IDC per collegare vari pin di un microcontrollore a diversi pin del display.

Errori comuni

• Inserire il cavo in modo non allineato.
• Omettere la verifica delle specifiche sul datasheet.
• Non soldare i contatti, causando connessioni instabili.
• Non testare la connessione prima dell’uso.

Accessori consigliati

• Cavo piatto 26 Poli
• Taglio per cavi
• Soldatino
• Multimetro

Domande frequenti

Come posso preparare il cavo prima di inserirlo nel connessore?
Taglia il cavo a 26 Poli, allinea i fili e lega con un filo isolante prima di inserirlo.

È necessario soldare i contatti?
Non è obbligatorio, ma consigliato per una connessione più robusta e stabile.

Posso utilizzare questo connessore per cabli diversi da 26 Poli?
No, verifica sul datasheet che il connessore sia compatibile con il numero di poli del cavo.
