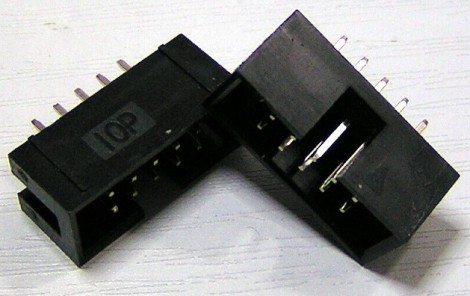

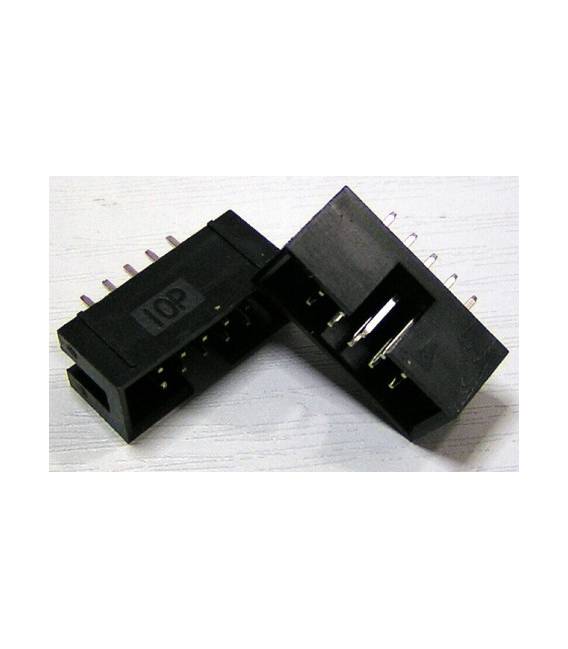

2 Pezzi Connettore DC3-10P Passo 2.00MM 10 Poli Header socket per cavo piatto IDC JTAG

Descrizione

2 Pezzi Connettore DC3-10P Passo 2.00MM 10 Poli Header socket per cavo piatto IDC JTAG

Tutorial: Come usare Connettore DC3-10P Passo 2.00MM

Il connettore DC3-10P è un componente essenziale per i progetti elettronici che richiedono la connessione di cavi piatti IDC a schede madre o altri dispositivi. Ideale per maker principianti e intermedi.

Cosa serve

• Cavo piatto IDC
• Strumento di prensaggio

Passi

1. Verifica le specifiche del connettore sul datasheet per capire i poli e la disposizione dei contatti.
2. Prendi il cavo piatto IDC e posiziona correttamente i fili nei slot del connettore DC3-10P, assicurandoti che ogni fila sia nella giusta posizione.
3. Utilizza un attrezzo di prensaggio per fissare i fili al connettore. Premere l’attrezzo sul cavo e sul connettore finché non senti una lieve resistenza indicativa della presa sicura.
4. Verifica la connessione eseguendo un test di continuità con un multietto per garantire che i contatti siano correttamente collegati.
5. Se necessario, ripeti il processo per l’altro lato del connettore.

Mini-progetto

Crea una semplice interfaccia JTAG per la programmazione di microcontrollori. Collega il connettore a un cavo piatto IDC e poi al tuo dispositivo target.

Errori comuni

• Non verificare correttamente l’allineamento dei fili prima della fissatura
• Utilizzare forza eccessiva durante la prensaggio, danneggiando i contatti
• Ignorare il test di continuità dopo la connessione

Accessori consigliati

• Kit di strumenti per prensaggio IDC
• Cavo piatto IDC 10 poli
• Multietto digitale

Domande frequenti

Come posso verificare che i contatti siano correttamente collegati?
Utilizza un multietto per testare la continuità tra ogni coppia di pin.

Quanto spessore di cavo può maneggiare questo connettore?
Verifica sul datasheet del prodotto per determinare il diametro massimo consigliato dei fili.
