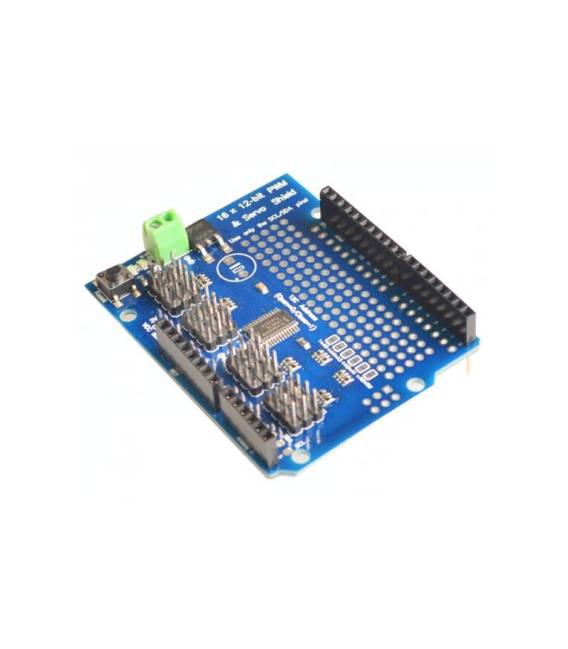

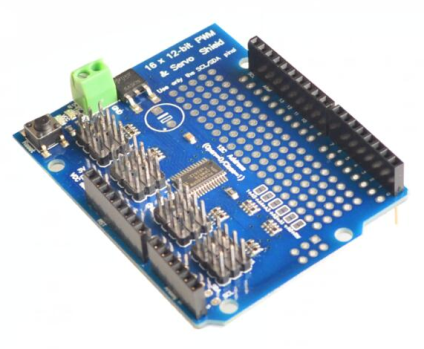

Module PCA9685pw 12 bits PWM / Servo Shield 16 voies AB5

Description

Le module PCA9685pw est un shield pour Arduino qui permet de contrôler jusqu’à 16 moteurs ou servomoteurs. Il offre une résolution de 12 bits par canal, garantissant un contrôle précis et précis. Caractéristiques 16 canaux PWM/Servo Résolution 12 bits Compatible avec Arduino SKU : ARD0010481 A quoi sert-il ? Le module PCA9685pw est idéal pour les projets nécessitant un contrôle précis de moteurs et servomoteurs. Certains usages courants incluent la construction de chariots robotiques, robots à quatre roues et systèmes de contrôle de précision. Tutoriel : Comment utiliser le module PCA9685pw 12 bits PWM / Servo Shield Le PCA9685pw est un module PWM/Servo Shield pour Arduino qui vous permet de contrôler jusqu’à 16 moteurs ou servomoteurs. Utile pour les projets nécessitant un contrôle précis. Ce qu’il vous faut Arduino Câble d’alimentation 16 moteurs/servomoteurs Étapes 1. Téléchargez et installez la bibliothèque PCA9685 depuis le gestionnaire de bibliothèques d’Arduino. 2. Connectez le module PCA9685 à votre Arduino via les broches suivantes : VCC à 5V, GND à GND, SDA à SDA, SCL à SCL. 3. Vérifiez le datasheet pour la plage de fréquence de votre servomoteur. 4. Utilisez le code suivant pour initialiser le module : `PCA9685 pwm(0x40);` 5. Définissez la fréquence PWM avec `pwm.setPWMFreq(50);`. 6. Contrôlez un seul servomoteur avec `pwm.setPWM(channel, 0, pulseWidth);` où `channel` est le canal (0-15) et `pulseWidth` est la valeur du segment. 7. Pour contrôler plusieurs servomoteurs, répétez les étapes 5 et 6 pour chaque servomoteur. 8. Testez le module avec un servomoteur pour vérifier le fonctionnement. Exemple de code « `pwm.setPWMFreq(50); pwm.setPWM(0, 0, 4096);« ` Mini-projet Construisez un chariot à 4 servomoteurs qui se déplace dans 4 directions. Utilisez 4 servomoteurs pour contrôler les roues et un bouton pour envoyer des commandes. Erreurs courantes Oublier de vérifier la fréquence sur le datasheet. Connecter les broches incorrectes. Définir la fréquence PWM trop élevée ou trop basse. Utiliser des valeurs de segment extrêmes qui endommagent les servomoteurs. Accessoires recommandés Servomoteurs Roues pour servomoteurs Boutons Câbles de protection Questions fréquentes Comment définir la fréquence PWM ?Utilisez `pwm.setPWMFreq(50);` pour une fréquence de 50 Hz, courante pour les servomoteurs. Pourquoi le servomoteur ne répond pas ?Vérifiez la connexion correcte et la fréquence PWM. Assurez-vous que le servomoteur supporte la fréquence définie. Puis-je utiliser ce module avec Arduino UNO ?Oui, le module est compatible avec Arduino UNO.
