Module de Capteur de Vibrations à Tilt FC-01 Normallement Fermé SW-420 Compatible Arduino

Description complète (original italien)

La description complète est affichée ci-dessous en italien, le temps de terminer la traduction française.

📌 Descrizione Completa del Modulo Sensore di Vibrazione a Tilt FC-01 (SW-420) per Arduino

---

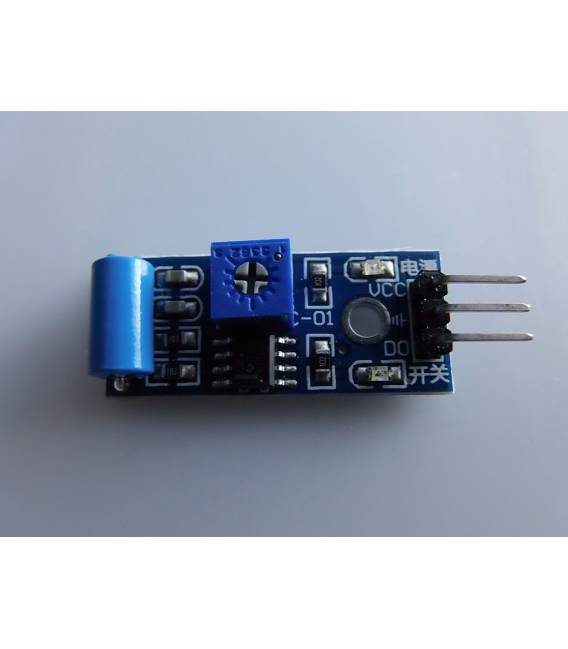

🔧 Caratteristiche Tecniche del Modulo FC-01 (SW-420)

• Nom completo: Modulo Sensore di Vibrazione a Tilt FC-01 con Sensore SW-420
• Tipo sensore: Sensore meccanico a vibrazione (normalmente chiuso)
• Tensione operativa: 3.3V – 5V DC
• Consumo di corrente: ~3.5 mA
• Interfaccia: Digitale (uscita HIGH o LOW)
• Regolazione sensibilità: Tramite trimmer integrato
• Indicazione LED: LED verde (alimentazione), LED rosso (stato di output)
• Dimensioni modulo: Circa 3.2 cm x 1.4 cm x 0.6 cm
• Sensore utilizzato: SW-420 (capsula cilindrica che rileva vibrazioni e scossoni)

---

⚙️ Funzionamento

Il sensore SW-420 integrato nel modulo FC-01 è un componente meccanico che chiude il circuito quando rileva una vibrazione. In condizioni normali (assenza di vibrazione), l’uscita digitale del modulo è LOW (0V). Quando viene rilevata una vibrazione (colpo, scossa, movimento), l’uscita passa a HIGH (5V) per un breve periodo.

Il trimmer consente di regolare la sensibilità, ovvero quanto il modulo deve essere “scosso” per attivare il segnale di uscita.

---

🔌 Collegamenti con Arduino

Modulo FC-01	Arduino
VCC	5V
GND	GND
D0	Qualsiasi pin digitale (es. pin 2)

---

🧪 Esempio di Progetto: Rilevamento di Vibrazione

✅ Obiettivo:

Accendere un LED ogni volta che viene rilevata una vibrazione dal sensore SW-420.

💡 Materiale Necessario:

• 1 Arduino UNO (o compatibile)
• 1 Modulo FC-01 SW-420
• 1 LED
• 1 Resistenza da 220 ohm
• Câbles jumper
• Plateau de prototypage

---

🔄 Schema di Collegamento:

• FC-01 VCC → Arduino 5V
• FC-01 GND → Arduino GND
• FC-01 D0 → Arduino pin 2
• LED anodo (+) → Arduino pin 13
• LED catodo (–) → GND tramite resistenza da 220 Ω

---

💻 Codice di Esempio Arduino

const int vibPin = 2;     // Pin collegato a D0 del modulo FC-01
const int ledPin = 13;    // LED collegato al pin 13

void setup() {
  pinMode(vibPin, INPUT);
  pinMode(ledPin, OUTPUT);
  Serial.begin(9600);
  Serial.println("Sensore di Vibrazione FC-01 pronto...");
}

void loop() {
  int vibValue = digitalRead(vibPin);

  if (vibValue == HIGH) {
    digitalWrite(ledPin, HIGH);   // Accende LED
    Serial.println("Vibrazione rilevata!");
    delay(100);                   // Attesa per evitare multiple letture
  } else {
    digitalWrite(ledPin, LOW);    // Spegne LED
  }
}

---

🔧 Regolazione della Sensibilità

Se il sensore FC-01 è troppo sensibile (si attiva con tocchi lievi), ruota il trimmer in senso antiorario per ridurre la sensibilità. Al contrario, ruota in senso orario per aumentarla. Un piccolo cacciavite a taglio ti sarà utile per questa regolazione.

---

🧠 Possibili Applicazioni del Sensore FC-01

• Antifurti (attivazione all’urto)
• Rilevamento cadute o colpi in oggetti o contenitori
• Sistemi di controllo vibrazioni in macchinari
• Giocattoli interattivi
• Sveglie attivabili con uno scossone

---

📚 Suggerimenti di Estensione

• Salva in memoria ogni vibrazione registrata
• Usa un modulo buzzer per allarme
• Integra con display OLED per contare i movimenti
• Invia notifiche tramite modulo Wi-Fi o Bluetooth

---

Perfetto! Aggiungiamo ora la visualizzazione su un display OLED per mostrare sullo schermo quando viene rilevata una vibrazione. Utilizzeremo un display OLED I2C 128×64 con chip SSD1306, compatibile con Arduino.

---

🖥️ Componenti Aggiuntivi:

• 1 Display OLED I2C (128×64, basato su SSD1306)
• 4 Cavi jumper

---

🔌 Collegamenti Display OLED (I2C):

Display OLED	Arduino UNO
VCC	5V
GND	GND
SDA	A4
SCL	A5

---

📦 Librerie Necessarie:

Assicurati di installare queste librerie da Arduino IDE > Sketch > Include Library > Manage Libraries:

1. Adafruit SSD1306
2. Adafruit GFX Library

Oppure installa tramite Library Manager cercando:

• Adafruit SSD1306
• Adafruit GFX

---

💻 Codice Completo con Display OLED

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

// Parametri display OLED
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET     -1 // Reset non usato con I2C
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

// Pin sensore vibrazione e LED
const int vibPin = 2;
const int ledPin = 13;

void setup() {
  pinMode(vibPin, INPUT);
  pinMode(ledPin, OUTPUT);
  Serial.begin(9600);

  // Inizializzazione del display
  if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { // Indirizzo I2C predefinito
    Serial.println(F("Errore nella inizializzazione del display OLED"));
    while (true); // Blocca esecuzione
  }

  // Pulizia schermo
  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 0);
  display.println("Sensore FC-01");
  display.println("Inizializzazione...");
  display.display();
  delay(1000);
}

void loop() {
  int vibValue = digitalRead(vibPin);

  display.clearDisplay();
  display.setCursor(0, 0);
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.println("Monitoraggio vibrazione");

  if (vibValue == HIGH) {
    digitalWrite(ledPin, HIGH);
    Serial.println("Vibrazione rilevata!");
    display.setTextSize(2);
    display.setCursor(0, 30);
    display.println("VIBRAZIONE!");
  } else {
    digitalWrite(ledPin, LOW);
    display.setTextSize(2);
    display.setCursor(0, 30);
    display.println("Nessuna");
    display.setCursor(0, 50);
    display.println("Vibrazione");
  }

  display.display();
  delay(200); // Aggiornamento display ogni 200 ms
}

---

🧠 Estensioni Possibili:

• Mostrare un contatore delle vibrazioni
• Aggiungere un timestamp con modulo RTC (orologio reale)
• Salvare eventi su SD card
• Aggiungere grafici in tempo reale su OLED

---

Tutorial: Come usare Modulo Sensore di Vibrazione a Tilt FC-01

Il modulo sensore di vibrazione a tilt FC-01 è un dispositivo utile per i progetti che richiedono la rilevazione del movimento o della vibrazione. Ideale per principianti e intermedi, può essere utilizzato in vari applicativi come allarmi domestici, sistemi di sicurezza o dispositivi DIY.

Cosa serve

• Arduino Uno
• Connessione USB
• Alimentatore 5V

Passi

1. Collegare il modulo FC-01 al portatile mediante Arduino Uno usando la connessione USB.
2. Verifica i pin del modulo: VCC, GND, OUT e verifica sul datasheet per le specifiche di alimentazione corrette.
3. Scaricare l’IDE Arduino e installare la libreria necessaria (se presente).
4. Scrivere lo sketch basico che legge il segnale dal sensore.
5. Salvare e caricare lo sketch sul tuo Arduino Uno.
6. Verifica se il LED o un altro dispositivo è attivato quando si muove il modulo FC-01.
7. Modificare lo sketch per adattarlo ai tuoi progetti specifici.
8. Testa ulteriori scenari come la registrazione di dati nel database o l’invio di notifiche.

Codice di esempio

void setup() {
  Serial.begin(9600);
}

void loop() {
  int val = digitalRead(outPin); // outPin è il pin del sensore collegato ad Arduino
  if (val == HIGH) {
    Serial.println("Vibrazione rilevata");
  }
}

Mini-progetto

Crea un sistema di allarme domestico che invia una notifica quando viene rilevata la vibrazione o il movimento.

Errori comuni

• Non verificare le specifiche del modulo prima dell’installazione.
• Omettere l’alimentazione corretta del sensore.
• Non testare lo sketch basico prima di implementarlo in un progetto più complesso.

Accessori consigliati

• Modulo Wi-Fi ESP8266
• Display LCD 16×2
• Buzzer

Domande frequenti

Cosa significa ‘Normalmente Chiuso’?
Il sensore è attivo quando non viene rilevata vibrazione; il segnale cambia a HIGH quando la vibrazione è presente.

Quali librerie sono necessarie per questo modulo?
Non è sempre necessario un’installazione di libreria specifica, ma potrebbe essere utile se si utilizzano funzionalità aggiuntive.
