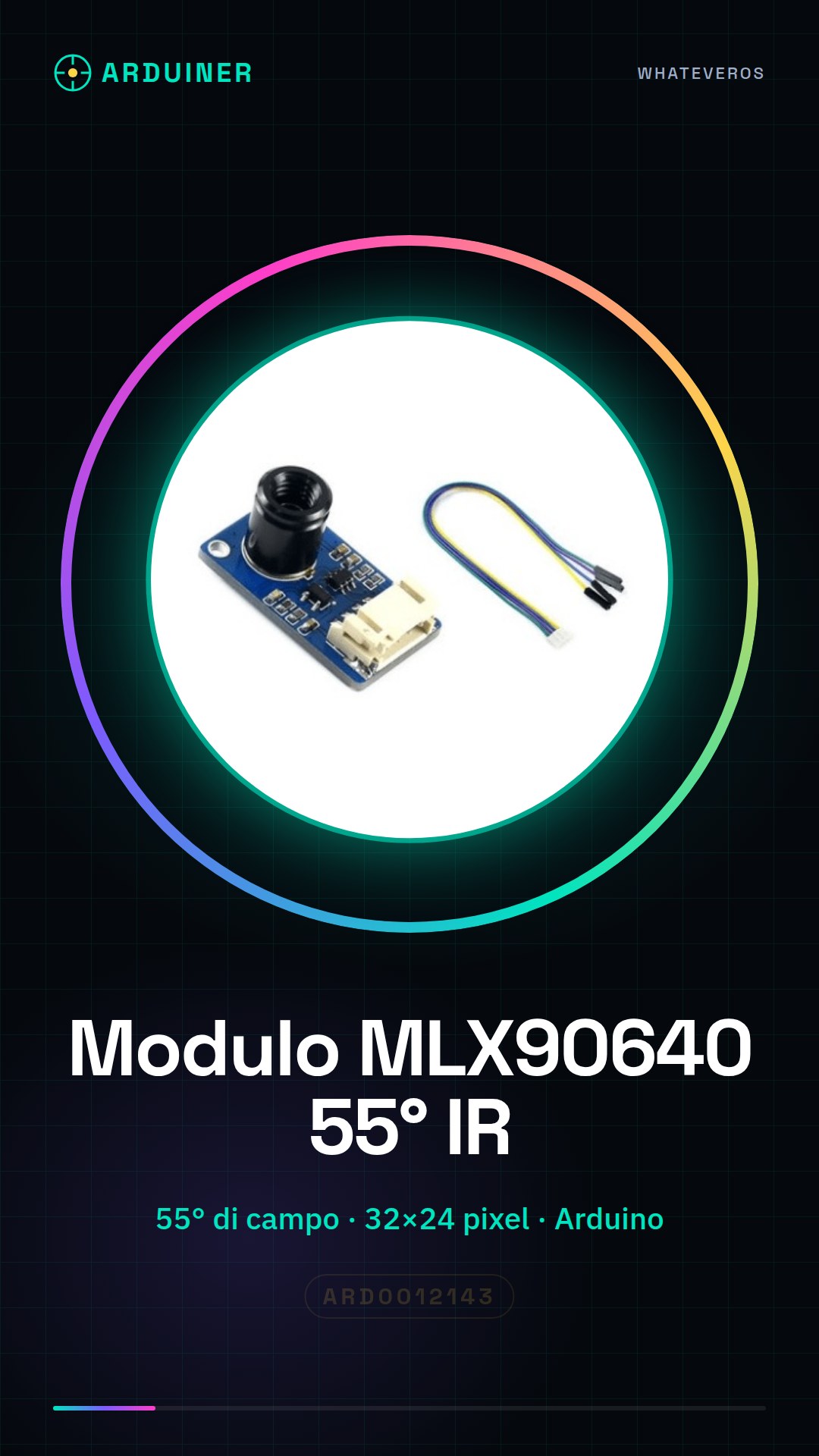

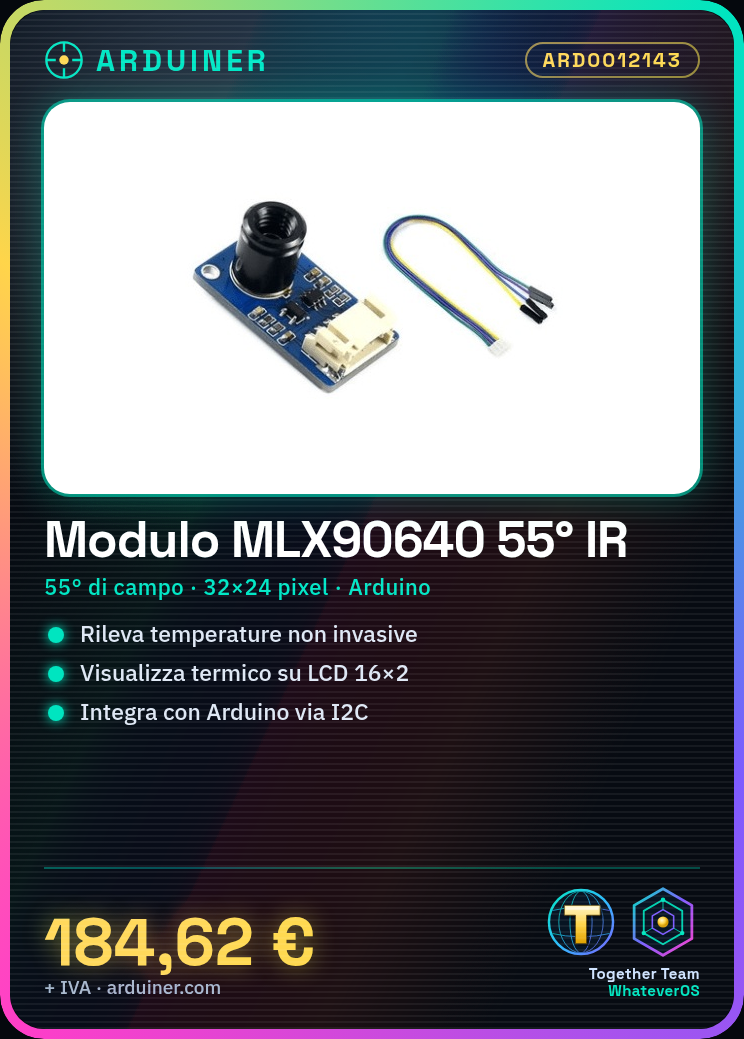

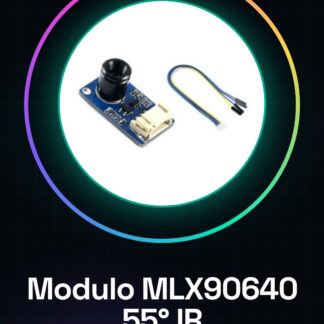

Module caméra infrarouge MLX90640 55 degrés

Description

Qu’est-ce que le MLX90640 ? Le MLX90640 est un module caméra infrarouge à 55 degrés qui permet de mesurer les températures et de détecter des profils thermiques dans les projets électroniques, en particulier avec Arduino. Il est idéal pour les applications nécessitant la détection de températures de manière non intrusive. Caractéristiques Caméra infrarouge à 55 degrés 32×24 pixels Pour projets Arduino À quoi sert-il ? Le module MLX90640 peut être utilisé pour créer des systèmes de surveillance thermique, par exemple en intégrant un écran LCD 16×2 pour afficher les températures en temps réel. Il est compatible avec Arduino et peut être utilisé dans divers projets électroniques et IoT. Tutoriel : Comment utiliser MLX90640 Le MLX90640 est une caméra infrarouge à 32×24 pixels, idéale pour des projets de surveillance thermique et de température. Qu’est-ce qu’il faut pour MLX90640 ? Module MLX90640, Arduino Uno, Écran LCD 16×2, Résistance 10kΩ Étapes 1. Connectez le MLX90640 à l’Arduino avec les pins suivants : SDA -> A4, SCL -> A5, VCC -> 5V, GND -> GND. 2. Connectez la résistance 10kΩ entre VCC et SDA pour protéger le bus I2C. 3. Lancez le code Arduino pour initialiser le module. 4. Lisez les données thermiques en utilisant la bibliothèque MLX90640. 5. Affichez les données sur un écran LCD. 6. Vérifiez le datasheet pour la fréquence de mise à jour et la précision. 7. Testez la détection thermique dans diverses conditions environnementales. 8. Ajustez le code pour améliorer la précision et l’exactitude. Exemple de code « `cpp #include #include #include LiquidCrystal_I2C lcd(0x27, 16, 2); MLX90640 mlx; void setup() { lcd.init(); lcd.backlight(); mlx.begin(); } void loop() { float* temp = mlx.getTemperatures(); lcd.clear(); lcd.print(« Temp: « ); lcd.print(temp[0]); lcd.print(« C »); delay(1000); } « ` Mini-projet Créez un système de surveillance thermique simple en utilisant le MLX90640 et un écran LCD 16×2. En 30 minutes, vous pouvez avoir un système qui affiche la température à un point spécifique. Erreurs courantes Oublier de connecter correctement les broches. Utiliser une résistance différente de 10kΩ. Ne pas vérifier les paramètres de précision dans le datasheet. Omettre le délai entre les lectures de température. Accessoires recommandés Écran LCD 16×2, Résistance 10kΩ, Câble de connexion, Résistance pull-up 10kΩ Questions fréquentes Comment puis-je améliorer la précision des données détectées ? Vérifiez la température ambiante et ajustez le code pour compenser les éventuelles variations. Quelles broches du MLX90640 dois-je connecter ? SDA -> A4, SCL -> A5, VCC -> 5V, GND -> GND. Le MLX90640 fonctionne-t-il avec Arduino Nano ? Oui, mais assurez-vous que le VCC est de 5V.
