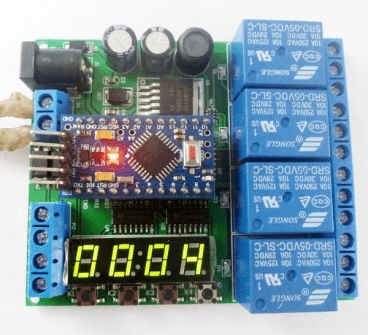

Carte d’extension mini relais Pro à 4 canaux / kit de retardement multi-fonction / dispositif de temporisation alimentation PLC

Description

Cos’è La carte d’extension mini relais Pro à 4 canaux est un composant fait maison pour Arduino qui permet de contrôler des dispositifs électriques avec une temporisation précise. Cette carte est idéale pour des projets nécessitant le contrôle de lampes, de moteurs et d’autres dispositifs électriques. Caractéristiques 4 canaux de relais Contrôle multi-fonction avec temporisation Compatible avec Arduino et ESP A quoi sert La carte d’extension mini relais Pro à 4 canaux sert à créer des systèmes de contrôle de lampes intelligents, à gérer des moteurs et d’autres dispositifs électriques. Elle est utile pour des projets d’automatisation domestique, de contrôle industriel et de prototypes de solutions de contrôle. Tutoriel : Comment utiliser La carte d’extension mini relais Pro à 4 canaux est idéale pour les makers qui souhaitent contrôler des dispositifs électriques à partir d’Arduino. Ce composant vous permet de gérer jusqu’à quatre périphériques tels que des lampes, des moteurs et plus encore, ouvrant une large gamme de projets. Ce qu’il vous faut Arduino ou compatible Câble USB Lampe de test (12V ou moins) Connecteur d’alimentation séparé (5V ou plus) Étapes Connectez l’Arduino au PC via le câble USB. Connectez la carte d’extension mini relais Pro à 4 canaux à l’Arduino en utilisant les connecteurs GPIO. Vérifiez la tension d’alimentation du relais et connectez la source d’alimentation séparée si nécessaire. Écrivez et chargez le sketch Arduino pour contrôler les relais. Testez le fonctionnement des relais avec la lampe de test. Configurez les temps d’activation et de désactivation des relais selon vos besoins. Testez le système en profondeur pour vous assurer qu’il fonctionne correctement. Essayez d’intégrer la carte dans un projet plus complexe, comme un système d’alarme ou un système de contrôle du climat. Exemple de code void setup() { pinMode(2, OUTPUT); pinMode(3, OUTPUT); pinMode(4, OUTPUT); pinMode(5, OUTPUT); } void loop() { digitalWrite(2, HIGH); delay(1000); digitalWrite(2, LOW); delay(1000); } Mini-projet Créez un système de contrôle de lampes intelligent qui allume et éteint les lampes en fonction d’un horaire prédéfini ou de signaux lumineux environnementaux. Erreurs courantes Utiliser une tension d’alimentation supérieure à la spécification du relais. Ne pas configurer correctement les broches d’Arduino pour gérer les relais. Ne pas vérifier la tension d’alimentation du relais. Ne pas tester le système avant de l’intégrer dans un projet plus complexe. Accessoires recommandés Capteurs de lumière Arduino Uno Imprimante 3D pour boîtiers modulaires Modules de communication sans fil Questions fréquentes Quelle est la tension maximale pour l’alimentation du relais ? Vérifiez le datasheet du produit. Puis-je contrôler des dispositifs à 220V avec cette carte ? Non, utilisez un transformateur ou un isolateur pour réduire la tension à un niveau sûr pour le relais. Quelles broches d’Arduino dois-je utiliser ? Utilisez les broches digitales d’Arduino pour contrôler les relais.
