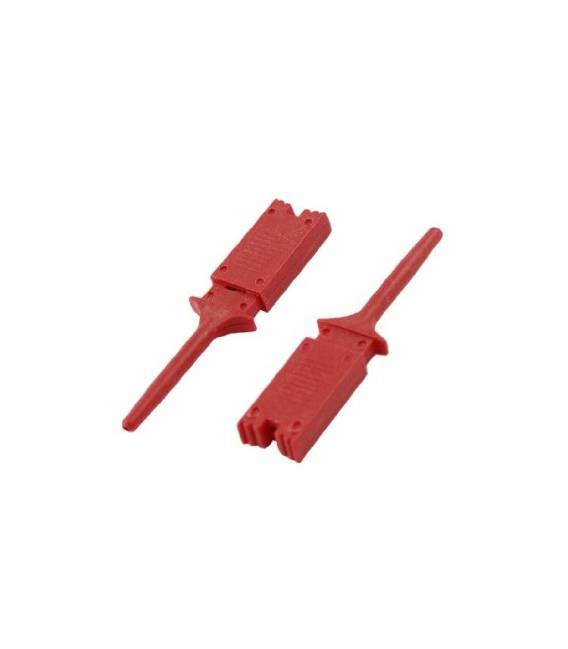

2 pièces de goupille de test IC

Description

Ces 2 pièces de goupille de test IC sont essentielles pour les makers et les électroniciens, facilitant le test et le connecteur des circuits. Elles sont parfaites pour connecter et tester des composants avec précision.

Tutoriel : Comment utiliser une goupille de test IC

Ce connecteur est un accessoire fondamental pour les makers et les électroniciens travaillant avec des circuits intégrés (IC). Il permet de tester, de connecter ou de retirer facilement les IC sans les endommager.

À quoi sert-il ?

– Circuits intégrés
– Implantation sur carte prototypage
– Test rapide des composants

Étapes

1. Identifiez le type de goupille pour l’IC que vous utilisez (par exemple, DIP).
2. Vérifiez la compatibilité de la goupille avec l’IC en question.
3. Placez délicatement l’IC sur la goupille en vous assurant que toutes les pattes sont bien alignées et insérées.
4. Connectez la goupille à une carte prototypage ou à une autre base de test de manière sûre.
5. Testez l’IC avec des outils tels qu’un multimètre, un oscilloscope ou un logiciel spécifique pour lire les données de l’IC.
6. Lorsque vous avez terminé le test, retirez délicatement l’IC de la goupille.

Mini-projet

Créez un système de test rapide pour les IC en utilisant ces goupilles et une carte prototypage. Connectez différents IC et vérifiez leur fonctionnalité.

Erreurs courantes

– Ne pas vérifier la compatibilité entre l’IC et la goupille avant.
– Forcer l’insertion de l’IC dans la goupille, causant des dommages aux pattes.
– Omettre de tester correctement l’IC avant de le retirer.

Accessoires recommandés

– Carte prototypage
– Multimètre numérique
– Oscilloscope portable

Questions fréquentes

Quelle est la différence entre une goupille DIP et une SOIC ?
Une goupille DIP s’adapte aux IC avec des pattes espacées de 0,1 pouces, tandis qu’une SOIC est pour des IC plus petits avec des pattes plus proches.

Peux-je utiliser ces goupilles sur tous les types d’IC ?
Vérifiez le datasheet de l’IC et de la goupille pour vous assurer qu’ils sont compatibles.
